Composites Magnéticos Blandos vs Acero Eléctrico de Grano No Orientado

Puntos Clave

• Los composites magnéticos blandos (SMC) son polvo de hierro compactado unido con un revestimiento aislante eléctrico, lo que les confiere isotropía magnética tridimensional que el acero eléctrico de grano no orientado laminado no puede igualar estructuralmente.
• La verdadera ventaja del SMC se manifiesta en dos lugares específicos: geometrías de motor donde el flujo debe viajar en tres dimensiones en lugar de permanecer en el plano (flujo axial, flujo transversal, diseños de polo de garra), y aplicaciones que funcionan a frecuencias lo suficientemente altas como para que la pérdida por corrientes de Foucault domine el presupuesto de pérdidas.
• El acero eléctrico de grano no orientado sigue ganando decisivamente en permeabilidad y densidad de flujo de saturación — el rendimiento magnético del SMC en ambas áreas es inferior al del acero motor convencional, razón por la cual el SMC no ha desplazado los núcleos laminados en los diseños de motor de flujo radial convencionales.
• El SMC no es automáticamente la opción más económica. El moldeo por compresión de piezas SMC requiere herramientas costosas que solo se amortizan con volúmenes de producción altos — la producción en pequeñas series con SMC es a menudo menos rentable que el acero laminado, no más.
• La pregunta correcta no es “qué material es mejor” — es si la trayectoria de flujo de tu motor es fundamentalmente tridimensional, y si tu volumen de producción puede amortizar el costo de la herramienta SMC, porque ambos factores apuntan en la misma dirección más a menudo de lo que no.

Respuesta Rápida: No es “Mejor”, es “Mejor Para Qué”

Si has visto los composites magnéticos blandos presentados como la alternativa más avanzada y de mayor rendimiento al acero eléctrico de grano no orientado — y de hecho se presenta así con bastante frecuencia — esa es una simplificación que no se sostiene una vez que miras los números reales. El SMC gana claramente en situaciones específicas — geometrías de flujo 3D complejas y operación a alta frecuencia — y pierde claramente en otras, incluyendo las dos propiedades que importan más para la abrumadora mayoría de diseños de motor: permeabilidad y densidad de flujo de saturación. Para un motor de flujo radial estándar funcionando a frecuencias de operación típicas, el acero eléctrico de grano no orientado laminado sigue siendo el mejor material, no un valor predeterminado heredado esperando ser reemplazado.

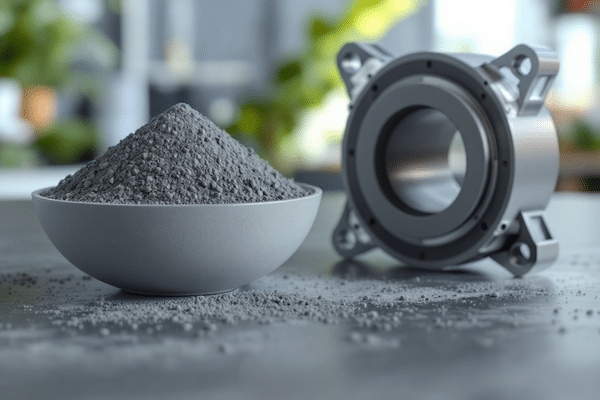

Los composites magnéticos blandos son una clase de material de núcleo hecho compactando partículas de polvo de hierro, cada una revestida individualmente con una capa aislante eléctrica delgada, en una forma sólida bajo alta presión — a diferencia de un núcleo de acero laminado, que se construye a partir de láminas planas apiladas en una dirección, una pieza SMC se moldea como una sola pieza tridimensional con propiedades magnéticas que son aproximadamente iguales en todas las direcciones.

Qué Son Realmente los Composites Magnéticos Blandos

El revestimiento aislante alrededor de cada partícula individual de hierro es toda la historia, magnéticamente hablando. En un núcleo de acero laminado, las corrientes de Foucault se confinan dentro de cada lámina delgada por el aislamiento interlaminar entre capas — lo que solo ayuda para corrientes que intentan fluir a través de láminas, no dentro del plano de una sola lámina. En una pieza SMC, cada partícula de polvo individual está revestida, por lo que las corrientes de Foucault se confinan a una escala mucho más fina, hasta el nivel de partícula, en todas las direcciones simultáneamente.

Esa es la fuente de las dos propiedades principales del SMC: isotropía magnética tridimensional (el flujo se comporta de la misma manera independientemente de la dirección, porque no hay dirección de laminación o plano de laminación que favorezca) y pérdida genuinamente baja por corrientes de Foucault a frecuencia elevada, porque el aislamiento que confina la corriente existe a una escala mucho más pequeña que un espesor de laminación único.

Dónde el SMC Genuinamente Gana

Trayectorias de flujo tridimensionales. Los núcleos laminados convencionales funcionan porque el flujo se mantiene principalmente dentro del plano de cada laminación — esa es la premisa completa detrás del apilamiento de láminas planas. Algunas topologías de motor no respetan esa restricción: los motores de flujo axial, las máquinas de flujo transversal y los diseños de polo de garra todos enrutan el flujo en direcciones que una pila de laminación plana maneja mal o no en absoluto. Las propiedades isotrópicas del SMC hacen que estas geometrías sean genuinamente prácticas de una manera que el acero laminado lucha por igualar, porque el material no se preocupa por la dirección en que viaja el flujo.

Operación a alta frecuencia. Porque el confinamiento de corrientes de Foucault ocurre a nivel de partícula en lugar de a nivel de laminación, la ventaja relativa de pérdida por corrientes de Foucault del SMC crece a medida que aumenta la frecuencia. La investigación que compara los dos materiales ha encontrado que la ventaja de pérdida de hierro del SMC se vuelve claramente favorable por encima de aproximadamente 10 kHz bajo excitación sinusoidal, mientras que en las frecuencias de operación fundamental de la mayoría de motores convencionales, la pérdida de hierro total del SMC está más cerca de estar a la par con el acero laminado en lugar de ser superior a él — la ventaja es real, pero se concentra en el extremo de alta frecuencia, no universal en todas las condiciones de operación.

Libertad de diseño para geometrías complejas y compactas. Porque las piezas SMC se moldean por compresión en lugar de ser estampadas y apiladas, formas genuinamente complejas tridimensionales — piezas de polo integradas, geometrías de diente no convencionales — son alcanzables de maneras que requerirían pasos de fabricación adicionales extensos con acero laminado.

Dónde el Acero Eléctrico de Grano No Orientado Sigue Ganando, y Por Qué No es Cercano

Permeabilidad. La permeabilidad magnética del SMC se queda atrás del acero eléctrico de grano no orientado convencional por un margen significativo. Una permeabilidad más baja significa que se necesita más corriente magnetizante para lograr la misma densidad de flujo, lo que cuesta directamente eficiencia exactamente en el rango de operación — densidad de flujo moderada, frecuencia de línea o cercana a la línea — donde la mayoría de motores realmente pasan la mayor parte de su vida operativa.

Densidad de flujo de saturación. El SMC también se satura a una densidad de flujo más baja que el acero motor laminado. Prácticamente, eso significa que un núcleo SMC necesita una sección transversal más grande para manejar el mismo flujo sin saturarse, trabajando en contra de los diseños compactos de alta densidad de potencia que hacen que los motores eléctricos sean atractivos en aplicaciones con espacio limitado.

Pérdida por histéresis. Esta es la propiedad que es fácil de pasar por alto al comparar los números de corrientes de Foucault principales: la pérdida por histéresis del SMC es más alta que la del acero eléctrico laminado, porque las partículas de polvo individuales y sus límites crean más sitios para el anclaje de paredes de dominio magnético que la estructura cristalina continua de una lámina de acero laminada y recocida. A frecuencias de operación típicas de motor, donde la pérdida por histéresis es una parte sustancial de la pérdida de núcleo total, esto trabaja en contra del SMC en lugar de a su favor.

Resistencia mecánica. El polvo compactado es inherentemente menos robusto mecánicamente que la lámina de acero laminada y recocida, lo que importa para diseños de motor sujetos a estrés mecánico significativo, vibración o carga de choque.

La Trampa de Costo: el SMC No es Automáticamente Más Barato

Aquí hay una idea equivocada que vale la pena abordar directamente, porque genuinamente cambia las matemáticas de abastecimiento y la vemos atrapar a la gente: el SMC se describe como la opción de menor costo porque elimina el trabajo de estampado, corte y apilamiento. Eso es cierto en aislamiento, pero se salta el otro lado del libro mayor. El moldeo por compresión de piezas SMC requiere herramientas de precisión que son costosas de producir, y ese costo de herramienta solo se amortiza favorablemente a volúmenes de producción altos. Para producción en pequeñas series o prototipo, el SMC es frecuentemente la opción más costosa una vez que el costo de la herramienta se distribuye en el volumen de unidad real — no la más barata.

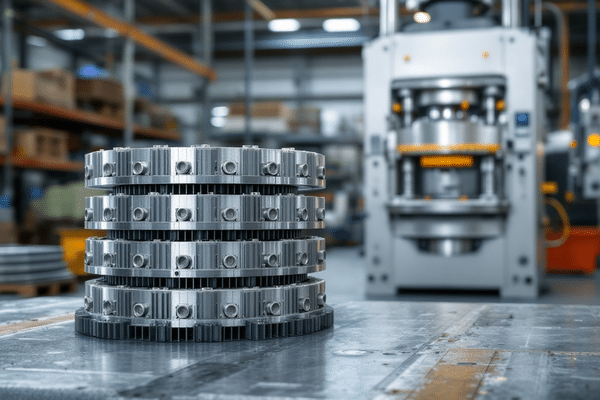

Eso invierte la intuición con la que muchos compradores comienzan. El acero eléctrico de grano no orientado laminado, abastecido como bobina y estampado con herramientas de matriz progresiva estándar, generalmente tiene un piso de costo más bajo para tiradas de producción más pequeñas, precisamente porque la herramienta de estampado — aunque sigue siendo una inversión real — tiende a ser menos especializada y menos costosa de producir que la herramienta de moldeo por compresión para geometrías SMC 3D complejas.

Una Forma Práctica de Decidir

En lugar de comenzar desde “qué material es mejor”, trabaja a través de estas preguntas en orden:

1. ¿Tu topología de motor requiere una trayectoria de flujo genuinamente tridimensional — flujo axial, flujo transversal, polo de garra, o similar — que una pila de laminación plana no pueda acomodar? Si es así, el SMC merece consideración seria independientemente de los otros factores a continuación.
2. ¿Tu aplicación opera a frecuencias bien por encima de los rangos de operación estándar de motor, donde la pérdida por corrientes de Foucault domina la pérdida total? Si es así, la ventaja del SMC se vuelve más convincente cuanto más alta sea esa frecuencia.
3. ¿Cuál es tu volumen de producción? La economía de herramientas del SMC favorece alto volumen; la economía de estampado del acero laminado es más indulgente a volúmenes más bajos.
4. ¿El diseño necesita la permeabilidad más alta y la densidad de flujo de saturación del acero laminado para alcanzar sus objetivos de densidad de potencia y eficiencia a niveles de flujo de operación típicos? Para la mayoría de diseños de motor de flujo radial convencional, la respuesta es sí, y eso solo a menudo resuelve la pregunta.

Lo Que Esto Significa Si Estás Abasteciendo Núcleos Laminados

La mayoría de diseños de motor — máquinas estándar de inducción de flujo radial y de imán permanente, funcionando a frecuencia de línea o cercana a la línea — caen cuadratamente en el rango donde la permeabilidad más alta del acero eléctrico de grano no orientado, la densidad de flujo de saturación más alta y la pérdida por histéresis más baja superan la isotropía 3D del SMC y la ventaja de corrientes de Foucault a alta frecuencia. El SMC se gana su lugar en situaciones específicas genuinamente diferenciadas, no como una ruta de actualización de propósito general.

Una limitación que vale la pena ser franco al respecto: los puntos de cruce y comparaciones de rendimiento descritos aquí — el umbral de frecuencia de aproximadamente 10 kHz, las figuras relativas de pérdida y permeabilidad — provienen de investigación comparativa publicada usando condiciones de prueba específicas y grados de material; el intercambio de rendimiento real para cualquier diseño de motor específico depende del grado SMC exacto, grado de acero, densidad de flujo de operación y perfil de frecuencia, y debe confirmarse a través de modelado o pruebas específicas del diseño en lugar de asumirse a partir de figuras generales.

Preguntas Frecuentes

¿Es el composite magnético blando siempre más eficiente que el acero eléctrico de grano no orientado?

No. La ventaja de pérdida por corrientes de Foucault del SMC se vuelve claramente favorable solo a frecuencias elevadas — la investigación sitúa el punto de cruce en aproximadamente 10 kHz bajo excitación sinusoidal. A frecuencias de operación típicas de motor, la pérdida por histéresis más alta del SMC y la permeabilidad más baja generalmente hacen que el acero eléctrico de grano no orientado laminado sea el material de mejor rendimiento en general.

¿Qué diseños de motor realmente se benefician de cambiar a SMC?

Las topologías de motor con trayectorias de flujo genuinamente tridimensionales — motores de flujo axial, máquinas de flujo transversal y diseños de polo de garra — se benefician más, porque las propiedades magnéticas isotrópicas del SMC manejan estas geometrías de maneras que las pilas de laminación plana estructuralmente no pueden. Las aplicaciones de alta frecuencia donde la pérdida por corrientes de Foucault domina son el otro caso de uso claro.

¿Es el SMC más barato que el acero eléctrico laminado?

No automáticamente. El SMC elimina el trabajo de estampado y apilamiento, pero la herramienta de moldeo por compresión es costosa y solo se amortiza a volúmenes de producción altos. Para producción en pequeñas series o prototipo, el acero laminado con herramientas de estampado estándar es frecuentemente la opción de menor costo.

¿Por qué el SMC no ha reemplazado el acero eléctrico de grano no orientado en la mayoría de motores?

Porque la mayoría de motores son diseños convencionales de flujo radial operando a frecuencia de línea o cercana a la línea, que es exactamente el régimen donde la permeabilidad más alta del acero eléctrico de grano no orientado, la densidad de flujo de saturación más alta y la pérdida por histéresis más baja superan las ventajas del SMC. Los beneficios del SMC son reales pero concentrados en geometrías y rangos de frecuencia específicos que no describen la mayoría de aplicaciones de motor.

Fuentes: IEEE Xplore — Iron Loss Characteristics of Induction Motor Made of Soft Magnetic Composite (SMC) | IEEE Xplore — Soft Magnetic Powder Composites and Potential Applications in Modern Electric Machines and Devices | PMC — Temperature and Torque Measurements of Switched Reluctance Actuator with Composite or Laminated Magnetic Cores | IEEE Xplore — Design Considerations of Electric Motors with Soft Magnetic Composite Cores
