Puntos Clave
- El mismo grado de acero eléctrico de grano no orientado puede tener un desempeño diferente en un estátor terminado dependiendo únicamente de cómo se unan las laminaciones — enclavamiento, soldadura y adhesión cada uno afecta la pérdida de núcleo a través de un mecanismo físico diferente.
- El enclavamiento (pasadores/pestañas en prensa) es rápido y económico, pero la investigación en núcleos enclavados muestra un aumento aproximadamente lineal en la pérdida de hierro local con el número de enclaves utilizados — el efecto es localizado alrededor de cada punto de enclave, no distribuido uniformemente en el núcleo.
- La soldadura es mecánicamente resistente y ampliamente utilizada, pero introduce tensión residual, cambio microestructural y — críticamente — puede crear caminos de conducción eléctrica no intencionados entre laminaciones que se supone deben permanecer aisladas entre sí, degradando el desempeño magnético si no se controla cuidadosamente.
- La adhesión (incluyendo recubrimientos de “backlack” autoadhesivos) generalmente supera tanto la soldadura como el enclavamiento en pérdida de hierro, porque evita tanto la tensión localizada del enclavamiento como los efectos secundarios térmicos/eléctricos de la soldadura — al costo de una operación de apilamiento más lenta e intensiva en procesos.
- Ninguno de estos métodos es universalmente “correcto”. La opción correcta depende del volumen de producción, los requisitos de desempeño del motor y cuánto puede tolerar la aplicación la penalización de pérdida que cada método introduce.
Respuesta Rápida: El Método de Unión es una Decisión de Diseño, No Solo un Detalle de Producción
Si ha especificado un grado premium de acero eléctrico de grano no orientado y el estátor terminado aún no alcanza su cifra de pérdida de núcleo esperada, el método de apilamiento vale la pena verificar antes que cualquier otra cosa — porque cómo se unen las laminaciones individuales en una pila sólida cambia el desempeño magnético del núcleo terminado, independientemente del acero en sí. El enclavamiento, la soldadura y la adhesión son los tres métodos que encontrará con más frecuencia, y no solo difieren en costo y velocidad; difieren en el mecanismo físico por el cual degradan (o preservan) las propiedades magnéticas nominales del acero.

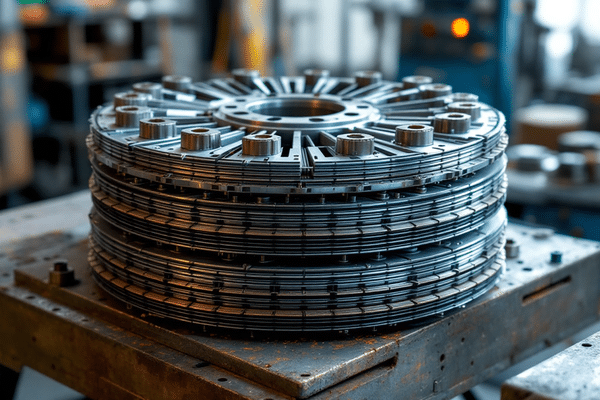

El apilamiento de núcleo de estátor es el proceso de unir laminaciones individuales de acero eléctrico en una pila única mecánicamente estable. Porque cada laminación se supone que debe permanecer eléctricamente aislada de sus vecinas — eso es lo que mantiene las corrientes de Foucault confinadas dentro de cada lámina delgada — el método de apilamiento importa magnéticamente, no solo estructuralmente.
Enclavamiento: Económico, Rápido y Localmente Lossy
El enclavamiento — a veces llamado apilamiento por ajuste en prensa — utiliza pequeños pasadores, pestañas o hoyuelos perforados directamente en cada laminación durante la operación de estampado, que se cierran mecánicamente en la capa inferior a medida que se construye la pila. Es rápido, no requiere un paso de unión separado, y es genuinamente el método más común en producción de alto volumen exactamente por esa razón.
El compromiso se muestra específicamente en cada punto de enclave. La investigación en núcleos enclavados ha encontrado una relación aproximadamente lineal entre el número de enclaves utilizados y el aumento de pérdida de hierro local alrededor de ellos — el enclave en sí crea una pequeña concentración de tensión y una ruta magnética localmente alterada, y más enclaves por laminación significa más de estas pequeñas contribuciones de pérdida localizadas sumándose. Es importante notar que esto se describe como un efecto local, no uno que degrada el grueso de la laminación lejos de los puntos de enclave — que es exactamente por qué la colocación y el número de enclaves es una palanca de diseño real, no solo un detalle de fabricación. Menos enclaves, mejor colocados, pueden reducir significativamente esta contribución de pérdida en comparación con un diseño que enclava más puntos de los mecánicamente necesarios.
Soldadura: Resistente, pero el Calor y la Ruta de Corriente Son el Problema

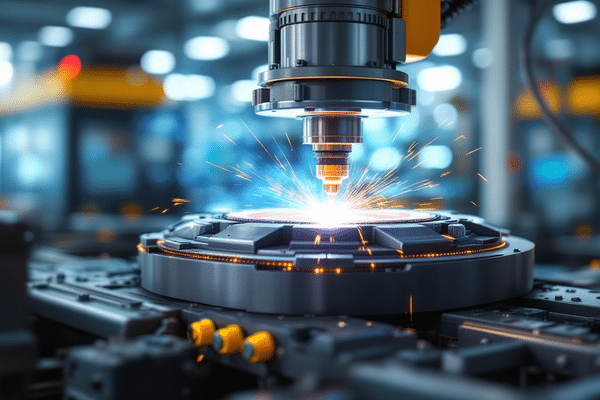

La soldadura — típicamente TIG o, cada vez más, soldadura láser a lo largo del borde exterior de la pila — produce un conjunto de núcleo mecánicamente rígido y resistente, que es parte de la razón por la que sigue siendo ampliamente utilizada, a menudo junto con enclavamiento en lugar de como un reemplazo completo para él.
La desventaja magnética es más seria que con el enclavamiento, sin embargo, y viene de dos direcciones a la vez. Primero, el proceso de soldadura introduce calor localizado y tensión residual en y cerca de la soldadura, cambiando la microestructura de una manera que degrada las propiedades magnéticas en esa región — similar en espíritu al efecto de tensión de punzonado cubierto en otro lugar, pero impulsado por calor en lugar de corte mecánico. Segundo, y más específico de la soldadura como método de unión: la soldadura en sí puede crear una conexión eléctrica no intencionada entre laminaciones que se supone deben estar aisladas entre sí. Una vez que eso sucede, ha reintroducido exactamente el tipo de ruta de corriente interlaminar que toda la estructura de laminación existe para prevenir, lo que empeora mediblemente la pérdida de núcleo alrededor de la línea de soldadura.
Nada de esto significa que la soldadura deba evitarse — es un método legítimo y ampliamente utilizado, especialmente donde la rigidez mecánica es una prioridad. Significa que el patrón de soldadura (longitud, número de líneas de soldadura y ubicación relativa a la ruta de flujo) vale la pena especificar deliberadamente en lugar de usar por defecto lo que sucede que sea el proceso estándar de un fabricante.
Adhesión: La Opción Más Lenta y Cara Que A Menudo Gana en Pérdida

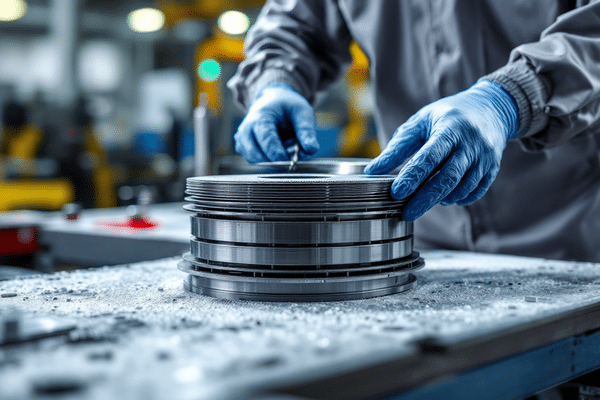

La adhesión — ya sea aplicando adhesivo entre laminaciones durante el apilamiento, o usando laminaciones prerecubiertas con un barniz autoadhesivo (“backlack”) que se activa con calor y presión después del apilamiento — evita ambos problemas anteriores. No hay concentración de tensión mecánica localizada como la hay con el enclavamiento, y no hay efecto secundario térmico o eléctrico como lo hay con la soldadura, porque las capas permanecen adecuadamente aisladas entre sí en toda la junta.
La investigación que compara estos métodos encuentra consistentemente que la adhesión alivia la pérdida de hierro en comparación con la soldadura, e interés en técnicas de adhesión específicamente para reducir pérdidas por corrientes de Foucault ha estado creciendo a medida que los requisitos de eficiencia del motor se han endurecido. El costo es la complejidad del proceso y el tiempo: la adhesión típicamente requiere un control de proceso más cuidadoso (aplicación de adhesivo o activación de backlack, tiempo de curado, control de presión durante el apilamiento) que el enclavamiento o la soldadura, que es exactamente por qué no ha desplazado completamente los métodos más rápidos en producción de alto volumen sensible al costo.
Factor de Apilamiento: El Número Que Cambia Con Los Tres Métodos
El factor de apilamiento — la relación de la sección transversal real de acero magnético a la sección transversal geométrica total de la pila — típicamente se ejecuta en el rango de 94% a 96% para núcleos laminados en general, pero el método de unión específico tiene su propio efecto en esta cifra que vale la pena conocer:
| Método | Mecanismo de Pérdida | Costo/Velocidad Típico | Efecto en Factor de Apilamiento |
|---|---|---|---|
| Enclavamiento | Tensión localizada en cada punto de enclave, escalando con el número de enclaves | Rápido, bajo costo, común en alto volumen | Efecto directo mínimo, pero la geometría del enclave utiliza algo de sección transversal |
| Soldadura | Zona afectada por calor + riesgo de cortocircuito eléctrico interlaminar en soldadura | Costo moderado, resultado mecánico resistente | Efecto directo mínimo en el factor de apilamiento en sí |
| Adhesión | Generalmente la penalización magnética más baja de las tres | Más lento, más intensivo en procesos, costo más alto | El espesor de la capa adhesiva añade una pequeña cantidad versus contacto laminación-a-laminación desnudo |
El punto de la tabla no es que un método gane en cada dimensión — es que “factor de apilamiento” y “impacto de pérdida de núcleo” son dos cosas separadas que un comprador necesita evaluar independientemente, porque un método que es neutral en uno aún puede llevar un costo real en el otro.
Haciendo Coincidir el Método con el Motor
No hay un método de apilamiento universalmente correcto, y tratar esto como una pregunta simple de “mejor práctica” pierde el compromiso real que se está haciendo:
- Motores de alto volumen, sensibles al costo (muchas aplicaciones de motores industriales y de consumo) — enclavamiento, a menudo combinado con soldadura limitada para resistencia mecánica, es generalmente la opción correcta, con número y colocación de enclaves optimizados para minimizar la penalización de pérdida local.
- Motores donde la rigidez mecánica es crítica (aplicaciones de alta velocidad, motores sujetos a vibración significativa o impacto) — la soldadura se gana su lugar aquí, con el patrón de soldadura especificado cuidadosamente para limitar la pérdida y el riesgo de cortocircuito interlaminar.
- Motores de eficiencia premium, motores de tracción EV, o diseños donde cada fracción de porcentaje de pérdida de núcleo importa — la adhesión es cada vez más el método de elección precisamente porque evita tanto los mecanismos de pérdida de enclavamiento como de soldadura, y el costo de proceso añadido es más fácil de justificar cuando la reducción de pérdida de núcleo se traduce directamente en clase de eficiencia del motor o desempeño de rango/ciclo de servicio.
Preguntas Que Vale la Pena Hacer a un Fabricante de Núcleos
- ¿Cuál es el método de apilamiento que se utiliza, y — si es enclavamiento — cuántos puntos de enclave por laminación, y fueron optimizados para pérdida o solo para conveniencia mecánica?
- Si se utiliza soldadura, ¿cuál es el patrón de soldadura (número y longitud de líneas de soldadura), y se ha probado la resistencia interlaminar para confirmar que no hay cortocircuito no intencionado entre laminaciones?
- Si se utiliza adhesión, ¿es adhesivo húmedo aplicado durante el apilamiento o un recubrimiento backlack autoadhesivo activado después del apilamiento, y qué parámetros de curado/activación se están utilizando?
- ¿Se ha medido la pérdida de núcleo en el núcleo real terminado y apilado — no solo en el acero de laminación plano entrante — para que la contribución real del método de apilamiento a la pérdida total sea visible?
Una limitación que vale la pena afirmar directamente: los patrones generales de desempeño descritos aquí — escalado de pérdida local del enclavamiento, riesgo de cortocircuito interlaminar de la soldadura, penalización general más baja de la adhesión — reflejan investigación publicada en diseños de núcleo representativos; la magnitud real de cada efecto depende de la geometría de laminación, grado y calibre de acero, y los parámetros de proceso específicos utilizados, y debe verificarse contra los datos de prueba de nivel de núcleo propios del fabricante en lugar de asumirse a partir de patrones generales.
Preguntas Frecuentes
¿Cuál método de apilamiento de núcleo de estátor produce la pérdida de núcleo más baja?
La adhesión (incluyendo recubrimientos backlack autoadhesivos) generalmente produce la penalización de pérdida de núcleo más baja de los tres métodos comunes, porque evita tanto la concentración de tensión localizada del enclavamiento como los efectos secundarios térmicos/eléctricos de la soldadura. El compromiso es una operación de apilamiento más lenta e intensiva en procesos en comparación con el enclavamiento o la soldadura.
¿El enclavamiento siempre daña la pérdida de núcleo?
Introduce un aumento de pérdida local alrededor de cada punto de enclave, y ese efecto se escala aproximadamente linealmente con el número de enclaves utilizados — pero es un efecto localizado, no una degradación general de la laminación. La colocación cuidadosa de enclaves y el uso del número mínimo mecánicamente necesario pueden limitar significativamente esta penalización mientras se mantienen las ventajas de velocidad y costo del enclavamiento.
¿Puede la soldadura causar un cortocircuito entre laminaciones de motor?
Puede, si no se controla adecuadamente. Las laminaciones están aisladas entre sí específicamente para confinar las corrientes de Foucault dentro de cada lámina, y una soldadura que penetra o se extiende entre capas puede crear una conexión eléctrica no intencionada a través de ese aislamiento, reintroduciendo rutas de corriente de Foucault interlaminar y aumentando la pérdida de núcleo alrededor de la soldadura.
¿Vale la pena cambiar de soldadura a adhesión para un diseño de motor existente?
Depende de cuánto valore la aplicación la mejora de pérdida de núcleo contra el costo y la complejidad del proceso añadidos. Para motores de eficiencia premium, motores de tracción EV, o diseños donde cada fracción de porcentaje de eficiencia importa, el caso es generalmente fuerte. Para producción de alto volumen sensible al costo donde el método de apilamiento actual ya cumple con el objetivo de eficiencia del motor, cambiar puede no valer el costo de proceso añadido.
Fuentes: IEEE Xplore — Influence of Interlocking on Magnetic Properties of Electrical Steel Laminations | IEEE Xplore — Analysis of Iron Loss in Interlocked Lamination Core | ResearchGate — Effects of Stator Core Welding on an Induction Machine: Measurements and Modeling | ScienceDirect — Pulsed Laser Welding of Laminated Electrical Steels
