Hastelloy C-276 frente a acero al carbono: Evitar la corrosión galvánica

Puntos clave

Hastelloy C-276 se sitúa cerca del extremo noble (pasivo) de la serie galvánica práctica; el acero al carbono se sitúa cerca del extremo activo — la brecha de potencial realista entre ellos es una de las mayores que verá en tuberías industriales.
El contacto directo sin aislamiento entre los dos en un electrolito húmedo convierte el acero al carbono en un ánodo sacrificial y puede acelerar su velocidad de corrosión varios órdenes de magnitud en la junta.
La relación de áreas importa más de lo que la mayoría de los ingenieros esperan: un componente pequeño de acero al carbono junto a una superficie grande de Hastelloy es la configuración de peor caso, no la mejor.
Los kits de aislamiento de brida (junta dieléctrica + manguitos + arandelas) son la solución estándar para juntas atornilladas; una pieza de transición soldada correctamente diseñada es la solución cuando la junta debe ser soldada.
En servicio agrio (H2S), las reglas de selección de materiales NACE MR0175/ISO 15156 se aplican además de — no en lugar de — la práctica de aislamiento galvánico.

Respuesta directa primero

Respuesta corta: sí, pero no atornillado o soldado desnudo, metal con metal, en nada húmedo. He tenido esta pregunta exacta en más de una llamada de viernes por la tarde — alguien ya ha pedido la brida de acero al carbono y solo quiere saber si puede atornillar el dispersor de Hastelloy directamente a ella. C-276 se sitúa cerca del extremo noble de la serie galvánica, el acero al carbono se sitúa cerca del extremo activo, y el contacto directo entre ellos en un ambiente húmedo convierte el acero al carbono en un ánodo sacrificial. La solución no es exótica — aisle la junta atornillada con un kit de brida dieléctrica, o enrute la soldadura a través de una pieza de transición diseñada — pero omitirla es el error que veo más a menudo.

Lo que la corrosión galvánica realmente requiere

La corrosión galvánica (también llamada corrosión por metales disímiles) es la corrosión acelerada de un metal menos noble en contacto eléctrico con un metal más noble, con un electrolito compartido que une los dos. Necesita tres cosas a la vez: dos metales disímiles, una ruta eléctrica entre ellos, y una película de líquido conductor — agua de lluvia, condensado, fluido de proceso, incluso humedad ambiental en algunos servicios — tocando ambas superficies. Elimine cualquiera de los tres y deja de ocurrir. Los kits de aislamiento y los recubrimientos no cambian los metales en absoluto; solo rompen la ruta eléctrica o de electrolito.

Dónde se sitúa Hastelloy C-276 en la serie galvánica

Las referencias estándar de la serie galvánica, construidas usando la metodología en ASTM G82 (Guía estándar para el desarrollo y uso de una serie galvánica para predecir el desempeño de corrosión galvánica), clasifican los metales por potencial de circuito abierto medido en agua de mar o un electrolito de referencia similar. Las aleaciones de níquel-molibdeno-cromo como C-276 se sitúan cerca del titanio y el acero inoxidable pasivo en el extremo noble porque su película pasiva rica en cromo y molibdeno es extremadamente estable en un amplio rango de pH y cloruro — la misma química que le da a la aleación su resistencia a la corrosión en primer lugar, según los datos de aleación C-276 de Haynes International. Tenemos este grado en stock como tubo Hastelloy C-276 precisamente porque esa estabilidad de película pasiva es lo que los compradores generalmente están pagando; el comportamiento galvánico en la junta es una pregunta de diseño posterior, no una razón para evitar la aleación.

Material	Posición típica en la serie galvánica	Implicación práctica
Titanio, grafito	Más noble (catódico)	Raramente el metal problemático en una junta
Hastelloy C-276, Aleación 625 (pasivo)	Noble	Se convierte en el cátodo en casi cualquier emparejamiento
Acero inoxidable 304/316 (pasivo)	Medio-noble	Aún noble en relación al acero al carbono
Aleaciones de cobre, níquel (activo)	Rango medio	Depende de la aleación específica y del estado de película
Hierro fundido, acero al carbono	Activo (anódico)	Se convierte en el ánodo sacrificial contra aleaciones de níquel
Zinc, magnesio	Más activo	Se utiliza deliberadamente como ánodos sacrificiales en otros lugares

Ponga un número: la brecha entre C-276 y acero al carbono simple ronda los 600 mV o más en un electrolito tipo agua de mar. Esa es una diferencia lo suficientemente grande como para que AMPP no clasifique este emparejamiento bajo “compruebe si tiene tiempo” — su orientación sobre corrosión galvánica lo trata como un riesgo permanente cada vez que los dos metales aparecen en la misma BOM.

La trampa de relación de áreas que hace esto peor de lo que sugiere la brecha de voltaje

La diferencia de voltaje por sí sola no le dice cuán malo será una junta determinada. La relación de área de superficie entre el ánodo (acero al carbono) y el cátodo (Hastelloy) hace la mayor parte del trabajo de velocidad de daño. Una superficie grande de Hastelloy emparejada con un accesorio pequeño de acero al carbono — un perno de acero al carbono a través de una brida de Hastelloy, por ejemplo — concentra toda la corriente galvánica en esa área anódica pequeña. He tenido compradores que rechacen este punto exacto durante una revisión de cotización, asumiendo que una “pequeña cantidad” de acero al carbono junto a un “gran sistema” de aleación de níquel es bajo riesgo porque la aleación de níquel es la parte cara y resistente a la corrosión. Es lo opuesto. La pieza pequeña de acero al carbono es la que desaparece primero, a veces en una sola estación húmeda si la junta está al aire libre o maneja servicio con condensación — he visto una cabeza de perno pasar de intacta a desmoronándose en aproximadamente ocho meses en una plataforma de depurador al aire libre una vez, y el kit de aislamiento que lo habría prevenido costó menos que la visita al sitio para diagnosticar la falla.

Casos donde el aislamiento puede omitirse

El aislamiento no es universal. Algunas situaciones genuinamente no lo necesitan, y omitirlas aquí lo dejaría pensando que cada junta requiere un kit independientemente de la exposición:

Servicio completamente seco, interior, controlado climáticamente sin riesgo de condensación — sin electrolito, sin celda.
Duración de exposición muy corta durante la construcción antes de que se aplique recubrimiento permanente o aislamiento, si está documentado y limitado en tiempo.
Sistemas protegidos catódicamente donde toda la estructura, incluido el acero al carbono, ya está bajo protección de corriente impresa o ánodo sacrificial que supera el efecto galvánico local.

Fuera de esas condiciones específicas, trate cualquier junta Hastelloy-a-acero-al-carbono o Hastelloy-a-acero-inoxidable-estándar expuesta a clima, fluido de proceso, o humedad como necesitando aislamiento por defecto.

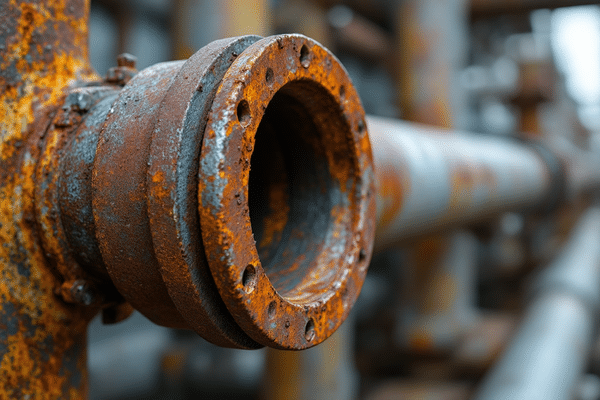

Aislamiento de una junta de brida Hastelloy-a-acero-al-carbono

Para conexiones atornilladas, un kit de aislamiento de brida rompe el circuito eléctrico en la cara de la junta y en cada perno:

Componente	Función
Junta dieléctrica (fenólica reforzada con fibra de vidrio o con cara de PTFE)	Rompe la ruta eléctrica a través de la cara de la junta; también sella el fluido de proceso
Manguitos aislantes	Recubren los orificios de los pernos para que el vástago del perno nunca toque ningún orificio de brida
Arandelas aislantes	Rompen el contacto en la superficie de apoyo de la tuerca/cabeza del perno
Arandelas de respaldo de acero	Distribuyen la carga del perno uniformemente sobre la arandela aislante para que no se agriete bajo torque

Después de la instalación, la verificación estándar de puesta en servicio es una medición de resistencia a través de la junta — una brida correctamente aislada debe leer bien por encima de 1 megaohmio. Cualquier valor más bajo generalmente significa un puente metal-a-metal errante en algún lugar del kit, a menudo un manguito desalineado o un rasguño a través del recubrimiento de la junta, y debe encontrarse antes de que la línea entre en servicio, no después de que la primera inspección de corrosión lo señale.

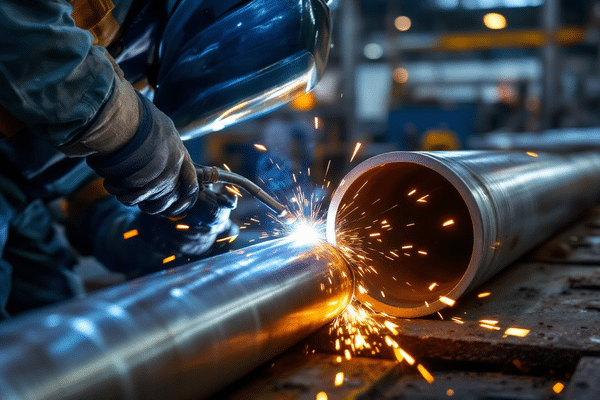

Soldadura de una pieza de transición en lugar de atornillado

Cuando la conexión debe ser soldada en lugar de atornillada — un requisito común en tuberías de alta presión o alta temperatura donde una junta de brida no es una opción — no fusiona C-276 directamente a metal de relleno de acero al carbono. El enfoque habitual es una pieza de transición bimetálica fabricada en fábrica, o una soldadura de transición mantequillada/revestida usando un relleno a base de níquel (comúnmente un consumible tipo ERNiCrMo) en el lado del acero al carbono antes de la soldadura final al componente de Hastelloy. Dos cosas resultan de hacerlo de esta manera: la química de dilución de soldadura se mantiene controlada para que la zona de fusión no termine frágil y propensa a grietas, y la unión electroquímica se sitúa dentro de una soldadura inspectable en lugar de una junta mecánica expuesta. Un ingeniero de soldadura con el que hemos trabajado lo expresó sin rodeos durante una revisión de calificación de procedimiento: tiene una oportunidad para la zona de dilución, así que no descubra en una prueba hidrostática que el metal de relleno elegido por razones de costo no pudo manejar la mezcla. Esto necesita su propio registro de calificación de procedimiento de soldadura — nadie debe estar improvisando la pasada de relleno en el sitio. Las soldaduras de aleación Inconel contra acero al carbono enfrentan el problema idéntico, ya que Inconel 625 se sitúa en una posición galvánica similarmente noble a C-276 — nuestra comparación de corrosión Inconel 625 vs Hastelloy C-276 cubre la opción de grado impulsada por química si eso aún está abierto en su proyecto.

Una captura de revisión de especificación que no olvidamos

Una consulta de retrofit de desulfuración de gases de combustión que apoyamos hace un par de años es el caso que seguimos mencionando internamente. El paquete de dibujos del contratista especificaba tubo dispersor de Hastelloy C-276 atornillado directamente a una brida de conducto de acero al carbono existente, reutilizando los pernos de acero al carbono originales para ahorrar un artículo de línea de la cotización. Ningún kit de aislamiento en ningún lugar de la BOM. Fácil de perder — la atención de todos estaba en obtener la certificación de aleación y la documentación de MTC correcta, y el atornillado se sentía como una formalidad en comparación. Lo señalamos al comprador antes de que el tubo se enviara: ese conducto transporta condensado de gas de combustión húmedo las 24 horas, aproximadamente el mejor electrolito que podría diseñar a propósito si quisiera acelerar el ataque galvánico. La solución fue un kit de aislamiento Tipo E estándar en cada brida, sin cambio de material, y costó unos pocos cientos de dólares en hardware contra lo que una re-soldadura a mitad de servicio habría costado. Cualquiera que extraiga tubo o placa de nuestra línea de productos aleación Hastelloy en un sistema de acero al carbono existente debe verificar su BOM para esta brecha exacta antes de que se envíe.

Servicio agrio cambia el cálculo: NACE MR0175 / ISO 15156

Si el sistema maneja petróleo o gas que contiene H2S, ISO 15156-1:2020 (NACE MR0175) rige qué materiales — incluido el acero al carbono y cualquier consumible de soldadura en una junta de transición — están calificados para resistencia al agrietamiento por estrés de sulfuro en ese ambiente específico. Este estándar no reemplaza la práctica de aislamiento galvánico; se sitúa encima de ella. Una junta puede estar aislada eléctricamente correctamente y aún fallar una revisión de material de servicio agrio si el lado de acero al carbono, el atornillado, o el relleno de soldadura de transición no fue independientemente calificado bajo ISO 15156. Verifique ambos requisitos por separado durante la revisión de diseño — están resolviendo modos de falla diferentes.

Una lista de verificación rápida antes de especificar la junta

Confirme que la junta verá un ambiente húmedo, con humedad, o mojado por proceso en cualquier punto de su vida útil de servicio (incluidos períodos de construcción y parada).
Identifique cuál lado es anódico (casi siempre el acero al carbono o acero inoxidable estándar) y cuál es catódico (el Hastelloy).
Verifique la relación de áreas — componentes anódicos pequeños junto a superficies catódicas grandes necesitan la mayor atención.
Especifique un kit de aislamiento de brida dieléctrica clasificado para la presión, temperatura y servicio químico de la junta — no una junta genérica lista para usar.
Para transiciones soldadas, especifique una pieza de transición bimetálica calificada o un procedimiento de soldadura mantequillada, no una soldadura de fusión directa de metales disímiles.
Si el servicio es agrio, ejecute la verificación de calificación de material ISO 15156-1 independientemente del diseño de aislamiento galvánico.
Verifique la resistencia de aislamiento (objetivo >1 megaohmio) durante la puesta en servicio, no solo en la revisión de diseño.

Preguntas frecuentes

¿Pintar o recubrir un lado de la junta resuelve la corrosión galvánica?

Parcialmente, y solo si se hace cuidadosamente. Recubrir solo el lado anódico (acero al carbono) sin aislar la junta eléctricamente es en realidad más riesgoso en algunos casos — cualquier pequeño defecto o rasguño en el recubrimiento concentra toda la corriente galvánica en ese punto diminuto expuesto, que puede corroerse a través más rápido que si toda la superficie estuviera desnuda. El recubrimiento debe ser emparejado con aislamiento eléctrico, no usado como sustituto de él.

¿Es el riesgo el mismo para Hastelloy C-276 contra acero inoxidable 316 que contra acero al carbono?

No — es significativamente menor. El acero inoxidable 316 pasivo se sitúa más cerca de C-276 en la serie galvánica que el acero al carbono, por lo que el voltaje impulsor es menor y la aceleración de corrosión práctica es más suave. Aún es buena práctica aislar la junta en servicio continuamente húmedo o rico en cloruro, pero la urgencia es menor que con una conexión de acero al carbono directo.

¿Podemos simplemente usar atornillado todo-Hastelloy en lugar de aislar una brida de acero al carbono?

Eso elimina el par de metales disímiles por completo, y algunas especificaciones lo requieren, pero rara vez es la opción económica — los sujetadores de Hastelloy llevan una prima de costo significativa sobre un kit de aislamiento hecho de pernos de acero al carbono estándar, manguitos, y una junta dieléctrica. Los kits de aislamiento resuelven el mismo problema a una fracción del costo del hardware a menos que la aplicación tenga otra razón (como expansión térmica coincidente) para especificar atornillado sólido de Hastelloy.

¿Cómo sabemos si una junta existente en el campo ya tiene corrosión galvánica comenzando?

Picaduras localizadas, manchas de óxido, o exudación de junta concentrada justo en la cara de la brida — en lugar de distribuida uniformemente en la carrera de tubería — es el signo temprano típico. Una verificación de resistencia a través de la junta (buscando una lectura bien por debajo del objetivo de aislamiento de 1 megaohmio) es la forma más rápida de confirmar si el aislamiento ha fallado antes de que sea visualmente obvio.
