Pernos y Sujetadores Hastelloy C-276: Guía de Par de Torsión y Agarrotamiento

Puntos Clave

Los hilos de Hastelloy C-276 (UNS N10276) se agarrotan más fácilmente que el acero al carbono o incluso el acero inoxidable de la serie 300 estándar, porque su matriz dúctil rica en níquel resiste la formación de la película de óxido protectora que permite que los hilos se deslicen en lugar de desgarrarse.
Los pernos de espárrago casi nunca se cortan de un material dedicado de “grado para sujetadores” — se mecanizan a partir de barras/varillas ASTM B574, la misma especificación de níquel-cromo-molibdeno de bajo carbono que cubre barras para servicio corrosivo general.
Los valores de par de torsión calculados a partir de gráficos de acero al carbono sobrestiman la precarga que realmente obtendrá, porque la fricción (factor K) de un hilo de aleación de níquel lubricado difiere de la de uno de acero al carbono sin lubricar — usar el número incorrecto ya sea sujeción insuficiente de la junta o provoca agarrotamiento.
Los compuestos anti-agarrotamiento a base de partículas de níquel y cobre funcionan para acero inoxidable, pero en asambleas Hastelloy-a-Hastelloy un lubricante a base de disulfuro de molibdeno (moly) o a base de PTFE proporciona una resistencia al agarrotamiento más consistente.
Emparejar un espárrago Hastelloy con una tuerca Hastelloy es el emparejamiento de mayor riesgo; una diferencia de dureza o aleación entre espárrago y tuerca reduce mediblemente la probabilidad de agarrotamiento.

Los pernos y sujetadores Hastelloy C-276 requieren un par de torsión instalado más bajo del que sugiere un gráfico de acero al carbono, un compuesto anti-agarrotamiento a base de moly (no de partículas de níquel), y — donde el diseño de la asamblea lo permita — una tuerca de una aleación o dureza diferente a la del espárrago, porque la matriz de níquel dúctil y auto-pasivante de la aleación se agarra bajo exactamente la misma fricción de hilo que un sujetador de acero simple tolera sin problema. Si comete un error en cualquiera de estos tres aspectos, una brida o cierre de recipiente que debería desatornillarse limpiamente en el próximo turnaround se separa solo con una antorcha de corte.

Nadie compra Hastelloy por sus pernos — lo compran por el recipiente o depurador que esos pernos tienen que mantener unidos — así que la práctica de sujetadores tiende a tratarse como una ocurrencia tardía en la decisión de selección de materiales, justo hasta que un espárrago no quiere salir.

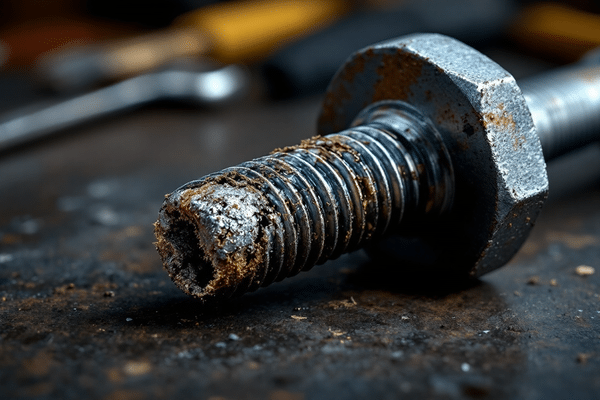

Por Qué los Hilos Hastelloy C-276 se Agarrotan Más que el Acero al Carbono

El agarrotamiento es desgaste adhesivo, no corrosión ni fatiga. Cuando dos hilos acoplados se aprietan, los puntos altos microscópicos en los flancos se deforman bajo presión y cizallan la película de óxido delgada que normalmente separa una superficie de metal de otra. Una vez que esa película desaparece, el metal desnudo entra en contacto con metal desnudo, y si el material es lo suficientemente dúctil, esos puntos de contacto se sueldan en frío juntos en lugar de deslizarse separados. Continúe apretando y los puntos de soldadura se rasgan y se reforman más rápido de lo que avanza la junta, hasta que el hilo se bloquea sólido.

La composición nominal de Hastelloy C-276 — aproximadamente 57% níquel (balance), 16% cromo, 16% molibdeno, 5% hierro y 4% tungsteno, según los datos de aleación publicados por Haynes International — es exactamente el perfil que empeora esto. El níquel en sí es un metal suave y gomoso a nivel atómico; esa es parte de la razón por la que resiste el picado y el agrietamiento por corrosión bajo tensión que los especificadores compran Hastelloy para en primer lugar, pero la misma ductilidad que se encoge ante el ataque de cloruro también permite que los flancos de los hilos se deformen y se adhieran en lugar de cortarse limpiamente. Para ver cómo esa compensación se compara con una aleación de níquel de mayor temperatura, consulte nuestro análisis completo de Hastelloy C-276 vs Inconel 625.

Un espárrago Hastelloy roscado en seco en una tuerca Hastelloy — dureza coincidente, química coincidente, nada en ninguno de los flancos para interrumpir ese ciclo de desgaste adhesivo — está cerca de la configuración de peor caso que puede construir. Todo el resto de este artículo es realmente una respuesta a esa única configuración: cambie el lubricante, cambie la aleación acoplada, o cambie la longitud de enganche, porque dejar los tres sin abordar a la vez es cómo un apriete de perno de rutina se convierte en un trabajo de antorcha de corte.

El Estándar de Material Bruto Detrás de los Pernos de Espárrago Hastelloy

A diferencia de los sujetadores de acero al carbono o de baja aleación, que generalmente se piden contra un estándar de pernería dedicado como ASTM A193, Hastelloy C-276 no tiene su propia especificación de sujetador terminado. Los pernos de espárrago, tornillos de cabeza y tuercas se mecanizan a partir de barras redondas cubiertas por ASTM B574, “Especificación Estándar para Aleación de Níquel-Cromo-Molibdeno de Bajo Carbono… Varilla”, que cubre UNS N10276 (C-276) junto con sus aleaciones de níquel de bajo carbono hermanas (N06022, N06455, N06059, y otras) en diámetros de 5/16 in. hasta 3½ in., en condición recocida en solución, decapada, rectificada o trabajada en frío.

Esa distinción importa cuando está leyendo un certificado de prueba de molino: el MTC de un espárrago Hastelloy hará referencia a ASTM B574 para la barra de la que se torneó, no a un estándar específico de pernería, y el certificado debe llevar resultados de química y propiedades mecánicas trazables a ese lote, no solo un sello de grado. Si la documentación de un proveedor no puede señalar el lote B574 detrás del espárrago terminado, esa es una brecha de documentación que vale la pena cuestionar antes de que los sujetadores se envíen — la misma disciplina de verificación de certificado que se aplica a cualquier pedido de exportación de acero especial chino. Suministramos el mismo material trazable B574 como barra redonda y como tubería Hastelloy C-276 para talleres que mecanizan sus propios espárragos internamente.

Propiedad	Hastelloy C-276 (típico)	Referencia
Composición nominal	57% Ni (bal.), 16% Cr, 16% Mo, 5% Fe, 4% W	Haynes International
Contenido de carbono	≤0,01% (grado de bajo carbono)	Haynes International
Temp. de servicio máx. permitida (ASME Sec. VIII Div. 1 & 2, B31.3)	1.250°F (677°C)	Haynes International
Especificación de barra bruta para material de espárrago	ASTM B574, diá. 5/16 in.–3½ in.	ASTM International

Par de Torsión y Precarga: Retire el Gráfico de Par de Torsión de Acero al Carbono

El par de torsión del perno no mide directamente la carga de sujeción — mide el par necesario para superar la fricción más estirar el sujetador hasta la precarga objetivo, y la fricción es la variable que cambia más entre un espárrago de acero al carbono seco y uno de Hastelloy lubricado. Los ingenieros llaman a este término de fricción el factor K (o factor de tuerca): un espárrago de acero al carbono sin lubricar típico funciona alrededor de K = 0,20, mientras que un hilo adecuadamente lubricado con un compuesto a base de moly cae a aproximadamente K = 0,13–0,15, según la guía de factor de tuerca detrás de ASME PCC-1, el estándar que la mayoría de plantas petroquímicas y de energía ya usan para gobernar procedimientos de montaje de juntas de brida atornilladas.

Ese cambio de 25–35% en el factor K significa que la misma configuración de llave dinamométrica produce una precarga real significativamente diferente dependiendo de si — y cómo — el hilo está lubricado. Aplicado a Hastelloy, donde la lubricación no es opcional (es la defensa principal contra el agarrotamiento), extraer un valor de par de torsión directamente de un gráfico genérico de acero al carbono y asumir que entregará la carga de sujeción prevista es una forma documentada de ya sea sujeción insuficiente de una junta crítica o, si el valor asume sin lubricante y la tripulación lubrica de todas formas, sobre-apriete en un agarrotamiento.

La solución no es un número universal único — es un proceso:

Confirme qué lubricante (y su factor K publicado, si el fabricante proporciona uno) se usará realmente en el trabajo antes de calcular el par de torsión objetivo.
Recalcule el par de torsión a partir de la precarga objetivo del sujetador y ese factor K específico, en lugar de reutilizar un gráfico construido para acero al carbono seco o lubricado de manera diferente.
Documente el lubricante y el valor de par de torsión juntos en el procedimiento de apriete, para que la próxima tripulación no sustituya un compuesto diferente contra el mismo número.

Elegir un Anti-Agarrotamiento que Realmente Detenga el Agarrotamiento

No todos los anti-agarrotamientos comercializados para “acero inoxidable y aleaciones exóticas” funcionan de la misma manera en Hastelloy. Los compuestos de partículas de cobre y níquel son la recomendación predeterminada para sujetadores de acero inoxidable de la serie 300 estándar, y reducen el agarrotamiento allí — pero en una aleación a base de níquel como C-276, un anti-agarrotamiento de partículas de níquel está poniendo contacto níquel-a-níquel de vuelta en una junta que ya es níquel-a-níquel por química. Los compuestos a base de disulfuro de molibdeno (moly) y a base de PTFE, que funcionan como una barrera de película sólida en lugar de depender de un metal de relleno suave para co-deformarse con el hilo, se mantienen más consistentemente en asambleas Hastelloy-a-Hastelloy.

Tipo de lubricante	Funciona bien en acero inoxidable de la serie 300	Funciona bien en Hastelloy-a-Hastelloy
Anti-agarrotamiento de partículas de cobre	Sí	Limitado — la contaminación de cobre también es una preocupación en algunos servicios de alta pureza o alta temperatura
Anti-agarrotamiento de partículas de níquel	Sí	Más débil — reintroduce una superficie de contacto de metal similar
Compuesto Moly (MoS₂)	Sí	Sí — barrera de película sólida, no depende de compatibilidad de metal de relleno
Compuesto a base de PTFE	Sí	Sí — capacidad de carga más baja que moly, mejor para juntas de servicio más ligero o temperatura más baja

Junto con la elección del lubricante, la solución mecánica más efectiva única es evitar un emparejamiento de misma aleación y misma dureza siempre que el diseño lo permita — por ejemplo, un espárrago Hastelloy con una tuerca en una aleación de níquel más dura o diferente, en lugar de Hastelloy-a-Hastelloy emparejado en ambos lados. El Manual de Diseño de Sujetadores de la NASA (RP-1228), que trata el agarrotamiento como un riesgo a nivel de diseño para sujetadores de aleación “exótica” en lugar de un error de instalación, documenta el mismo principio para hardware aeroespacial: los materiales de acoplamiento no coincidentes interrumpen el ciclo de desgarre adhesivo que los materiales idénticos sostienen.

Enganche de Hilo: Por Qué el Enganche Superficial Falla en Hilos Más Suaves

La práctica general de diseño de sujetadores dimensiona la longitud de enganche de hilo como un múltiplo del diámetro nominal, escalado a cuánta carga el material de hilo interno puede llevar antes de que se despoje en lugar de que el perno se rompa: aproximadamente 1,0–1,5× diámetro para acero-a-acero, subiendo hacia 2,0–2,5× para materiales más suaves como aluminio. Hastelloy C-276 no se sienta en ninguno de los extremos de ese rango solo por resistencia — su resistencia al flujo a temperatura ambiente es ampliamente comparable a la del acero inoxidable austenítico — pero su ductilidad y tendencia al agarrotamiento significan que una longitud de enganche marginal da a la junta menos margen para sobrevivir a un montaje áspero.

En la práctica, eso argumenta por tratar los agujeros roscados Hastelloy y las tuercas más cerca del extremo generoso del rango de acero en lugar del mínimo, particularmente en juntas de uso repetido que se romperán y reensamblará en cada turnaround. Una junta diseñada en la longitud de enganche mínima absoluta tiene menos área de contacto de hilo para distribuir carga si los primeros hilos se agarrotan y dejan de llevar su parte — los hilos restantes toman una carga desproporcionada, que es cómo una junta marginalmente diseñada falla en el segundo o tercer reensamblaje aunque se mantuvo en el primero.

He tenido esta conversación exacta con un ingeniero de adquisiciones que intentaba afeitar unos pocos milímetros de la altura de una tuerca para coincidir con un dibujo de acero al carbono heredado — en papel parecía un error de redondeo, pero en una junta Hastelloy que vería tres o cuatro ciclos de reensamblaje durante la vida del equipo, ese “error de redondeo” era el margen entre un espárrago que se desatornilla limpiamente y uno que no. No es una conversación que valga la pena tener dos veces en el mismo trabajo.

Reensamblaje de Campo: Donde el Agarrotamiento Realmente le Cuesta Dinero

El costo teórico del agarrotamiento es un hilo despojado. El costo práctico aparece durante un apagón. Hemos visto a un operador de depurador de desulfuración de gases de combustión perder la mayoría de dos días de turno extra en un turnaround porque un ciclo de mantenimiento anterior había reutilizado espárragos Hastelloy en seco contra tuercas Hastelloy sin re-lubricar — dos de seis espárragos se agarrotaron sólido a mitad del desbloqueo, y la tripulación tuvo que cortarlos con antorcha de un cierre de recipiente que se suponía que se separaría con herramientas manuales. En un apagón programado donde cada día de turno extra tiene un costo en dólares adjunto, eso no es un inconveniente menor; es la diferencia entre alcanzar la ventana de apagón y perderla.

La solución de procedimiento es la misma por la que ASME PCC-1 existe para estandarizar: documente el lubricante, el par de torsión objetivo calculado para ese lubricante específico, y la secuencia de montaje en el procedimiento de apriete en sí, no solo en la memoria de un ingeniero — para que quienquiera que abra la junta en el próximo turnaround, posiblemente una tripulación completamente diferente, siga la misma práctica que le permitió juntarse limpiamente la primera vez. Los espárragos que se agarrotan en el desbloqueo después de un ciclo generalmente no son defectuosos; fueron reensamblados contra un lubricante diferente (o ausente) que el que el valor de par de torsión original asumía.

Preguntas Frecuentes

¿Necesita Hastelloy C-276 valores de par de torsión diferentes que los pernos de acero inoxidable?

Sí. Porque Hastelloy depende más fuertemente de la lubricación para evitar el agarrotamiento que el acero inoxidable de la serie 300, y porque el par de torsión es una medición dependiente de la fricción, un valor de par de torsión calculado para una asamblea Hastelloy lubricada no coincidirá con el valor para una sin lubricar o lubricada de manera diferente de acero inoxidable, incluso en el mismo tamaño de perno y precarga objetivo. Recalcule a partir del factor K del lubricante real en lugar de reutilizar un gráfico de acero inoxidable.

¿Puede usar anti-agarrotamiento estándar en sujetadores Hastelloy?

Los compuestos anti-agarrotamiento de partículas de cobre y níquel, la recomendación estándar para acero inoxidable, son menos efectivos en juntas Hastelloy-a-Hastelloy porque no interrumpen completamente una superficie de contacto de metal similar. Un compuesto a base de disulfuro de molibdeno o a base de PTFE proporciona una resistencia al agarrotamiento más consistente en asambleas de aleación de níquel.

¿Qué estándar ASTM cubre los pernos de espárrago Hastelloy C-276?

No hay un estándar de pernería Hastelloy dedicado; los espárragos y sujetadores se mecanizan a partir de barras redondas bajo ASTM B574, que cubre varilla de aleación de níquel-cromo-molibdeno de bajo carbono (incluyendo UNS N10276) en diámetros de 5/16 in. a 3½ in. El certificado de prueba de molino para un espárrago terminado debe rastrearse hasta un lote B574.

¿Es el agarrotamiento en espárragos Hastelloy un signo de un sujetador defectuoso?

Generalmente no. El agarrotamiento es casi siempre un problema de condición de montaje — instalación en seco, un emparejamiento de espárrago/tuerca de misma aleación, o lubricante reutilizado que ya no proporciona una película de barrera — en lugar de un defecto de material en el sujetador en sí. La selección consistente de lubricante, el par de torsión correcto y el enganche de hilo adecuado abordan la gran mayoría de fallas de agarrotamiento de campo.

¿Por qué una tuerca Hastelloy se agarra en un espárrago Hastelloy pero no en un espárrago de acero inoxidable?

El riesgo de agarrotamiento aumenta bruscamente cuando las superficies de acoplamiento comparten la misma aleación y dureza, porque nada interrumpe el ciclo de desgarre adhesivo una vez que la capa de óxido protectora del hilo se rompe. Una tuerca de acero inoxidable contra un espárrago Hastelloy (o viceversa) introduce una diferencia de dureza y química que reduce mediblemente — aunque no elimina — el riesgo en comparación con un emparejamiento Hastelloy-a-Hastelloy coincidente.
