Soldadura de Monel a Acero Inoxidable: Guía de Agrietamiento por Dilución

Puntos Clave

• La soldadura directa de Monel a acero inoxidable es propensa al agrietamiento por solidificación y licuación porque el cobre se segrega en el baño de soldadura líquido durante la solidificación y forma películas de bajo punto de fusión en los límites de grano.
• Los talleres rara vez utilizan un relleno de composición Monel puro para esta junta; los consumibles de níquel-cromo-hierro como ERNiCr-3 (INCONEL Filler Metal 82 de Special Metals, AWS A5.14) para GTAW/GMAW y ENiCrFe-3 (Aleación 182, AWS A5.11) para SMAW son las opciones estándar de la industria.
• Mantener la dilución del metal base del relleno por debajo de aproximadamente 30-40% es un umbral documentado y verificable para evitar el agrietamiento por solidificación en soldaduras de relleno de níquel sobre sustrato de acero inoxidable.
• Monel 400 (UNS N04400) lleva el P-Número 42 de ASME Section IX, mientras que el acero inoxidable de la serie 300 lleva el P-Número 8 — P-números diferentes, lo que significa que la junta de transición necesita su propia calificación de WPS y no puede tomar prestada una escrita para cualquiera de los metales base únicamente.
• El revestimiento multipase, el bajo aporte de calor y la colocación de cordones estrechos son los factores prácticos que los soldadores utilizan para mantener la dilución dentro de ese rango; un único pase raíz caliente y ancho puede superarlo en una sola pasada.

La soldadura directa de Monel a acero inoxidable se agrieta con más frecuencia que cualquiera de los metales soldados a sí mismo, porque el cobre — aproximadamente un tercio de la composición de Monel — tiene casi ninguna solubilidad en la matriz de hierro-níquel-cromo del acero inoxidable y se rechaza hacia adelante del baño de soldadura que se solidifica en una película de bajo punto de fusión a lo largo de los últimos límites de grano que se congelan. Esa película se desgarra bajo el estrés residual del enfriamiento, produciendo exactamente las fisuras que los talleres de fabricación llaman. La solución no es una abrazadera más fuerte o una velocidad de avance más lenta únicamente; es elegir un metal de relleno de níquel-cromo-hierro en lugar de uno que coincida con Monel, y mantener la dilución de ese relleno por los metales base por debajo de un umbral documentado. Si se comete un error en cualquiera de los dos aspectos, la grieta aparece en el mismo lugar donde siempre lo hace — el último líquido que se congela.

Quiero ser transparente sobre lo que este artículo cubre y no cubre. No se trata del agrietamiento de soldadura de Inconel, que es una familia de aleaciones diferente con un mecanismo diferente — agrietamiento por licuación impulsado por niobio en la zona afectada por el calor, que hemos escrito por separado en por qué las soldaduras de Inconel siguen agrietándose. Tampoco se trata de los otros problemas bien documentados de Monel, el agarrotamiento en sujetadores roscados o el endurecimiento por trabajo durante el mecanizado. Se trata específicamente de la segregación de cobre en un límite de fusión Monel-a-acero inoxidable, los metales de relleno que la manejan, y la disciplina de dilución que un procedimiento de soldadura necesita para controlarla realmente.

El Cobre Es la Razón por la que Esta Junta se Agrieta

Monel 400 es una aleación de solución sólida níquel-cobre, típicamente 63-70% níquel y 28-34% cobre con pequeñas adiciones de hierro y manganeso. El níquel y el cobre son completamente miscibles entre sí en todo el rango de composición, que es exactamente por qué Monel se suelda hermosamente a Monel — no hay problema de segregación cuando ambos lados de la junta son químicamente de la misma familia.

El acero inoxidable cambia completamente ese panorama. El hierro y el cromo, la columna vertebral del acero inoxidable de la serie 300, tienen una solubilidad muy limitada para el cobre a las temperaturas típicas de solidificación de soldadura. Cuando una junta Monel-a-acero inoxidable se solidifica, el cobre no se distribuye uniformemente a través de la estructura cristalina en crecimiento como lo hace en una soldadura solo de Monel. En su lugar, se rechaza del sólido a medida que crecen los granos, concentrándose en el líquido restante hasta que ese último bolsillo de líquido — apretado en los espacios entre granos — es una película rica en cobre con un punto de fusión muy por debajo del metal sólido circundante.

Esa película es la grieta. A medida que la soldadura continúa enfriándose y contrayéndose, los granos aún sólidos alrededor de ella se separan, y la película de cobre de bajo punto de fusión simplemente no puede soportar la carga de tracción. Se desgarra. Los metalúrgicos llaman a esto agrietamiento por licuación cuando ocurre en una zona recalentada y agrietamiento por solidificación cuando ocurre en el baño de soldadura que se congela; en una junta Monel-a-acero inoxidable, ambos mecanismos se remontan a la misma causa raíz. Una investigación de 1995 sobre el agrietamiento en soldaduras de vasos de reacción de Monel-400-a-316L de acero inoxidable documentó esto directamente, encontrando grietas por licuación concentradas a lo largo de los límites de grano y confirmando que el aporte de calor — no solo la química — gobernaba si aparecían (Ahmed & Hussain, Advanced Materials-95, 1995). El aporte de calor más bajo, mantenido en la corriente mínima que aún sustentaría el baño de soldadura, eliminó el agrietamiento en sus ensayos.

En resumen: esto no es una técnica de soldadura deficiente en el sentido habitual. Es la química haciendo exactamente lo que un diagrama de fases cobre-hierro-cromo dice que hará, a menos que el proceso esté configurado para trabajar alrededor de ello.

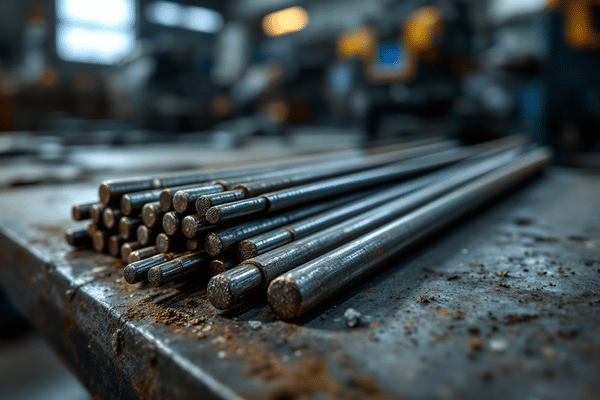

Adaptación del Metal de Relleno a un Desajuste de Metal Base

El instinto de agarrar un relleno que coincida con Monel — algo cercano a ERCu o una varilla de composición Monel — es comprensible e incorrecto. Un relleno que es principalmente níquel-cobre aún trae cobre a una junta que ya está lidiando con un problema de segregación de cobre en el lado del acero inoxidable. No soluciona el desajuste; lo alimenta.

Lo que la industria realmente especifica en su lugar es un relleno de níquel-cromo-hierro que no intenta coincidir con ninguno de los metales base, sino sentarse químicamente entre ellos y tolerar la dilución de ambos sin formar una película líquida de bajo punto de fusión. Dos consumibles dominan este espacio:

Metal de Relleno	Clasificación AWS	Proceso	Composición Aprox.	Nombre Comercial Típico
Alambre/varilla desnuda	ERNiCr-3 (AWS A5.14)	GTAW, GMAW	~70% Ni, 18-22% Cr, 2-3% Nb+Ta, bal. Fe	INCONEL Filler Metal 82
Electrodo revestido	ENiCrFe-3 (AWS A5.11)	SMAW	~59% Ni mín, 13-17% Cr, 5-9,5% Mn, ≤10% Fe	INCONEL Electrode 182

El boletín técnico de Special Metals para Filler Metal 82 enumera la soldadura disímil entre sus aplicaciones principales, específicamente la unión de aleaciones de níquel y Monel a aceros inoxidable y al carbono (Special Metals Corporation, INCONEL Filler Metal 82 Technical Bulletin). El alto contenido de cromo eleva el liquidus del metal de soldadura lo suficiente para resistir la formación de película impulsada por cobre, mientras que la base de níquel mantiene el depósito compatible con el lado Monel de la junta. En el lado del electrodo, el contenido de manganeso de ENiCrFe-3 — 5 a 9,5%, muy por encima de lo que verías en una varilla que coincida con Monel — actúa como desoxidante y estabilizador de austenita que reduce aún más la tendencia a microfisuras, que es parte de por qué se convirtió en la opción de facto para juntas de transición níquel-a-acero disímil en tuberías nucleares y de proceso, no solo para trabajo específico de Monel.

Nada de esto significa que un relleno Monel puro nunca se use cerca del acero inoxidable. Donde el diseño de junta requiere revestir primero el lado del acero inoxidable con una capa de níquel-cromo-hierro antes de que Monel complete el relleno, ese es un uso diferente y controlado del mismo principio — simplemente estás moviendo la transición a un lugar donde la química puede ser manejada.

Mantener la Dilución por Debajo del Umbral que Realmente Importa

La selección de relleno resuelve la mitad del problema. La otra mitad es la dilución — cuánto del cordón de soldadura terminado es realmente metal base que se derritió y se mezcló, en lugar de metal de relleno depositado fresco. Incluso el relleno correcto puede agrietarse si el baño de soldadura absorbe demasiada química del metal base de cualquiera de los lados.

La literatura de metalurgia de soldadura sobre juntas disímiles con relleno de níquel da un número específico y verificable aquí, no solo una instrucción general de “mantenerlo bajo”. El trabajo sobre dilución de relleno de base de níquel contra sustratos de acero inoxidable encontró grietas por solidificación que aparecen consistentemente en soldaduras de alta dilución, pero no cuando la dilución del relleno por el metal base se mantenía por debajo de aproximadamente 30%, con el techo de trabajo práctico generalmente citado alrededor de 30-40% antes de que el riesgo de agrietamiento suba bruscamente (Lippold et al., Hot Cracking Phenomena in Welds II, Springer, 2008). Por debajo de ese rango, la química del depósito de soldadura se mantiene lo suficientemente cerca de la composición propia del relleno para resistir la formación de película rica en cobre descrita anteriormente. Por encima de él, la química del metal base — llevando cobre del lado Monel, hierro y cromo del lado del acero inoxidable — domina cada vez más el baño, y el margen contra el agrietamiento impulsado por segregación se reduce rápidamente.

Nivel de Dilución	Resultado Típico
Por debajo de ~30%	La química del metal de soldadura se mantiene cerca de la composición del relleno; el agrietamiento por solidificación rara vez se observa
~30-40%	Techo de trabajo en la mayoría de la práctica documentada; el riesgo aumenta pero permanece manejable con buena técnica
Por encima de ~40%	El agrietamiento por solidificación se observa consistentemente en soldaduras de prueba

No quiero exagerar la precisión aquí. Treinta a cuarenta por ciento no es una línea clara estampada en un libro de códigos de la manera que a veces es un límite de dureza — es un techo de ingeniería práctica construido a partir de pruebas de Varestraint y experiencia de campo, y se desplaza algo con la geometría de junta, el proceso de soldadura, y los grados exactos de metal base involucrados. Pero es lo suficientemente específico para diseñar un procedimiento alrededor, que es más de lo que “suéldalo con cuidado” te da.

El Diseño de Junta y la Secuencia de Cordones Cambian Cuánta Dilución Obtienes

La dilución no es una propiedad fija de un metal de relleno — es un resultado de cómo se hace la soldadura. Un pase raíz ancho y caliente en una junta de ranura cuadrada tira mucho de ambos metales base en el primer cordón. Un pase estrecho y controlado con un bisel adecuadamente preparado tira mucho menos.

Tres cosas mueven esa aguja más en la práctica:

1. Geometría de junta. Un ángulo de ranura generoso y una separación raíz controlada permiten al soldador colocar relleno sin forzar una penetración de arco excesiva en ninguno de los metales base. Las juntas apretadas y mal preparadas empujan al soldador hacia una corriente más alta solo para obtener fusión, lo que impulsa la dilución hacia arriba como efecto secundario.
2. Aporte de calor y velocidad de avance. El amperaje más bajo y el avance constante y sin prisa reducen cuán profundamente el arco penetra en el metal base en cada pase — directamente consistente con lo que la investigación de 1995 de Monel-a-316L encontró cuando rastreó el agrietamiento específicamente al aporte de calor.
3. Revestimiento multipase. En lugar de fusionar Monel directamente a acero inoxidable en un pase, muchos talleres depositan dos o tres capas de ENiCrFe-3 o ERNiCr-3 en la cara del acero inoxidable primero — una capa revestida — dejan que se enfríe, luego completan la junta contra esa superficie revestida en lugar de acero inoxidable desnudo. Cada pase de revestimiento individualmente tiene menor dilución que un único pase de penetración completa, y para cuando los pases de relleno final entran, se están fusionando relleno-a-relleno en lugar de relleno-a-metal-base, lo que evita la mayor parte del riesgo de segregación de cobre completamente.

El revestimiento cuesta tiempo y añade pases. También reduce de manera confiable la dilución en la junta que realmente importa — la capa de interfaz — en lugar de apostar por acertar un único pase caliente en el primer intento.

Una WPS de Metal Idéntico No Cubre Esta Junta de Transición

Aquí es donde el papeleo atrapa a quienes acertaron la metalurgia. ASME Section IX asigna P-Números a metales base específicamente para que un taller pueda calificar un procedimiento de soldadura en un grupo de materiales metalúrgicamente similares en lugar de probar cada combinación de grado único. Monel 400 se encuentra bajo P-Número 42. Los aceros inoxidables austeníticos como 304 y 316 se encuentran bajo P-Número 8. Esos son P-Números diferentes, y una WPS calificada solo dentro de P-8 (acero inoxidable-a-acero inoxidable) o solo dentro de P-42 (Monel-a-Monel) no, por sí sola, califica una junta de transición P-8-a-P-42. El código la trata como su propia combinación, requiriendo su propio registro de calificación de procedimiento.

Revisé un paquete de WPS hace unos años para un fabricante que ofertaba un recipiente revestido de Monel con boquillas de 316L — un alcance aparentemente sencillo en papel. Su taller tenía una WPS calificada desde hace mucho para trabajo Monel-a-Monel y una separada, igualmente sólida, para 316L-a-316L. Ninguna de ellas había sido realmente ejecutada como una junta de transición de metal disímil con un PQR documentado. Cuando presionamos para la prueba de calificación antes de la presentación de oferta en lugar de después de la adjudicación, el primer cupón se agrietó a lo largo de la línea de fusión en el lado del acero inoxidable — no por soldadura deficiente, sino porque la hoja de procedimiento especificaba un relleno que coincidía con Monel por hábito, llevado de su WPS Monel-a-Monel. Cambiar a ENiCrFe-3 con una raíz revestida y re-ejecutar la calificación produjo una prueba de flexión limpia en el segundo intento. Esa falla de cupón habría sido una falla de campo en su lugar, en un recipiente revestido donde una fuga significa un cierre, si hubiera enviado bajo el supuesto de que dos procedimientos válidos de metal idéntico se suman a un procedimiento válido de metal disímil. No lo hacen.

Ese no es un error raro. Es uno fácil de cometer precisamente porque ambos procedimientos padre se ven correctos aisladamente.

Orientación Práctica para Fabricantes y Compradores

Algunas cosas reducen el riesgo significativamente en esta junta, en orden aproximado de cuán a menudo se omiten:

1. Especificar ERNiCr-3 o ENiCrFe-3 por nombre en la WPS, no “relleno de níquel compatible con Monel.” Los callouts de relleno genéricos invitan a la sustitución con una varilla que coincida con Monel que reintroduce el problema del cobre.
2. Requerir un PQR específico para la transición P-8/P-42, no una referencia a procedimientos separados de metal idéntico. Pregunta al fabricante directamente si el cupón de calificación fue realmente una junta Monel-a-acero inoxidable.
3. Preguntar si el revestimiento es parte del procedimiento, particularmente en secciones más gruesas o donde la junta lleva presión. Un filete de un solo pase en lámina delgada puede no necesitarlo; una soldadura de ranura de penetración completa en tuberías de proceso generalmente sí.
4. Solicitar datos de aporte de calor, no solo rangos de amperaje. La investigación de campo de 1995 citada anteriormente encontró agrietamiento eliminado específicamente en la corriente más baja que mantenía el baño de soldadura — un objetivo más estrecho que la mayoría de los rangos de aporte de calor WPS estándar permiten.
5. Verificar la dilución indirectamente a través de la geometría del cordón, ya que la dilución en sí misma generalmente no se mide directamente en el piso del taller. Los cordones estrechos y convexos con penetración controlada son un proxy razonable para mantenerse dentro de la ventana 30-40%; los cordones anchos, planos y profundamente fusionados son una señal de advertencia.
6. Verificar la trazabilidad del metal base en ambos lados de la junta. Para orientación sobre lo que un certificado de molino realmente debe documentar, ver cómo verificar un certificado de prueba de molino de aleación de níquel — la misma disciplina de verificación se aplica si estás obteniendo tubo sin costura Monel 400 o la placa de acero inoxidable 316L grado marino a la que se está soldando.

Nada de esto hace que la soldadura Monel-a-acero inoxidable sea exótica o poco confiable. Es una junta de transición rutinaria en tuberías de proceso y fabricación marina, realizada exitosamente todos los días. Solo que no es una junta donde “suéldalo como Monel, suéldalo como acero inoxidable, elige el que parezca lo suficientemente cercano” se sostiene. El metal de relleno y la disciplina de dilución son las dos variables que realmente deciden si la junta se agrieta, y ambas son cosas especificables y verificables — no cuestiones de sensación del soldador.

Preguntas Frecuentes

¿Por qué no puedo simplemente usar un relleno que coincida con Monel para una junta Monel-a-acero inoxidable?

Porque un relleno de composición Monel sigue siendo aproximadamente un tercio cobre, y el cobre es exactamente el elemento que se segrega en una película de grano-límite de bajo punto de fusión cuando se diluye en una matriz de acero inoxidable de hierro-cromo. Usarlo no evita el desajuste — añade más del elemento problemático a una junta que ya es propensa a ello.

¿Cuál es una cantidad segura de revestimiento para una junta de tubo de pared gruesa?

No hay un único recuento de pase universal; depende del espesor de pared y del diseño de junta, pero dos a tres pases de revestimiento de ERNiCr-3 o ENiCrFe-3 en la cara del acero inoxidable antes del relleno final es práctica común para soldaduras de ranura de penetración completa en tuberías de proceso. El objetivo es terminar la capa revestida antes de que la junta vea sus pases de dilución más alta, no alcanzar un número exacto.

¿Es la dilución de 30-40% algo que un taller pueda realmente medir durante la soldadura?

No directamente en el piso del taller en la mayoría de los casos — típicamente se establece durante la calificación de procedimiento a través del análisis químico del metal de soldadura o correlación de geometría de cordón, luego se controla en producción a través del aporte de calor, velocidad de avance y ajuste de junta en lugar de medirse pase a pase.

¿Se aplica este riesgo de agrietamiento por dilución a Monel K-500 de la misma manera que a Monel 400?

El mecanismo de segregación de cobre en sí es el mismo, ya que K-500 comparte la base níquel-cobre de Monel 400. El tratamiento de endurecimiento por envejecimiento de K-500 introduce preocupaciones separadas alrededor del tratamiento térmico posterior a la soldadura y la sensibilidad al hidrógeno que no se aplican a 400 recocido, por lo que una WPS escrita para 400-a-acero inoxidable no debe asumirse que cubre K-500-a-acero inoxidable sin su propia calificación.

Referencias

1. Ahmed, J. and Hussain, S.W. “The Problem of Cracking During Welding of Monel to Stainless Steel.” Advanced Materials-95, 4th International Symposium on Advanced Materials, 1995, pp. 629-633. https://inis.iaea.org/records/x5q0x-hex19
2. Special Metals Corporation. INCONEL Filler Metal 82 Technical Bulletin (AWS A5.14 ERNiCr-3). https://www.specialmetals.com/divisions/welding-products/tradenames/inconel/fm82.pdf
3. American Welding Society. AWS A5.11/A5.11M:2018, Specification for Nickel and Nickel-Alloy Welding Electrodes for Shielded Metal Arc Welding (covers ENiCrFe-3). https://pubs.aws.org/p/1839/a511a511m2018-specification-for-nickel-and-nickel-alloy-welding-electrodes-for-shielded-metal-arc-welding
4. Lippold, J.C., Böllinghaus, T., and Cross, C.E. (eds.). “Hot Cracking Susceptibility of Ni-Base Alloy Dissimilar Metal Welds,” in Hot Cracking Phenomena in Welds II. Springer, 2008. https://link.springer.com/chapter/10.1007/978-3-540-78628-3_10
5. NeoNickel. “Welding Dissimilar Metals” Technical Resource. https://www.neonickel.com/technical-resources/welding-dissimilar-metals
