Puntos Clave
- El agrietamiento de soldaduras de Inconel casi siempre se debe a una de cuatro causas: licuación en la ZAT, exceso de aporte térmico, restricción de la junta o dilución del metal de aporte — tratarlo como un problema genérico de “agrietamiento en caliente” desperdicia ciclos de revisión.
- El agrietamiento por licuación se concentra en un rango estrecho de fragilidad a alta temperatura; en soldaduras de reparación de Inconel 713C este rango se ha medido en aproximadamente 246°C (1053–1299°C), casi cinco veces más amplio que en el material base.
- Hacer coincidir el metal de aporte con la aleación base — ERNiCrMo-3 (aporte tipo 625) para metal base 718 y 625, según AWS A5.11/A5.11M — resuelve más casos de agrietamiento que cualquier cambio en la técnica del soldador.
- El azufre y otras impurezas de bajo punto de fusión son la causa más importante de agrietamiento en caliente impulsada por contaminación en aleaciones base níquel; la limpieza antes de cada pasada importa más de lo que la mayoría de talleres asumen.
- Si el agrietamiento recurre en múltiples soldadores y múltiples procedimientos en el mismo diseño de junta, la solución generalmente no es la técnica — es el diseño de la junta o la selección del material base en sí.
La Respuesta Breve: Cuatro Mecanismos, No Un Problema
Las soldaduras de Inconel se agrietan por cuatro razones distintas: agrietamiento por licuación en la zona afectada por el calor (ZAT), aporte térmico excesivo, restricción de la junta por mala preparación, y desajuste o dilución del metal de aporte. Cada uno deja una firma diferente — dónde se sitúa la grieta, cuándo aparece y cómo se ve bajo ampliación — así que la solución depende completamente de cuál sea el que estés tratando. Los talleres que tratan cada soldadura de Inconel agrietada como el mismo problema de “agrietamiento en caliente” terminan cambiando la variable equivocada, repitiendo el mismo fallo en el siguiente lote.
Suministramos Inconel 600, 601, 625, 718 y X-750 a fabricantes y compradores OEM, y el agrietamiento de soldaduras es una de las llamadas más comunes que recibimos después de que un envío se despacha. Un caso que se nos quedó grabado: un lote de doce tees de soldadura de reparación 718 salió un viernes, y para el martes siguiente el gerente de calidad del comprador había enviado por correo tres piezas agrietadas y una demanda de recheck de química, convencido de que nuestro molino había enviado material fuera de especificación. El certificado de prueba del molino salió limpio, como casi siempre ocurre en estas llamadas — la química estaba dentro de especificación en las tres. Lo que realmente había sucedido, una vez que revisamos la hoja de procedimiento del taller con ellos, fue un cambio de metal de aporte a mitad de la corrida que nadie había señalado. Ese es el patrón detrás de la mayoría de estas llamadas: el agrietamiento se remonta a una de las cuatro causas a continuación, y rara vez es el material.
Agrietamiento por Licuación en la ZAT: El Culpable de Rango Estrecho
El agrietamiento por licuación ocurre en la ZAT, no en el cordón de soldadura en sí. Conforme el baño de soldadura se solidifica, los constituyentes de bajo punto de fusión en los límites de grano del metal base adyacente — carburos de niobio en 718, por ejemplo — se relicúan bajo el calor del arco y no pueden resolidificarse lo suficientemente rápido para resistir la deformación de contracción que los tira.
Este es el mecanismo detrás de la mayoría de fallos de soldadura de reparación en Inconel fundido y endurecido por precipitación. Un estudio revisado por pares de soldaduras de reparación de Inconel 713C midió el rango de fragilidad a alta temperatura (RFAT) — la banda de temperatura donde la aleación es susceptible — en 246°C, abarcando aproximadamente 1053°C a 1299°C, casi cinco veces más amplio que el rango equivalente en el material base no afectado.[1] El agrietamiento en ese estudio solo se mantuvo por debajo del umbral cuando la deformación durante la relicuación se mantuvo por debajo del 0,3%.
Firma: las grietas corren paralelas a la línea de fusión, situadas justo fuera del cordón de soldadura en lugar de dentro de él. A menudo no aparecen hasta una inspección posterior a la soldadura, no durante la soldadura en sí.
Aporte Térmico y Velocidad de Avance: Por Qué las Aleaciones de Níquel Castigan el Sobrecalentamiento
Las aleaciones base níquel tienen aproximadamente un tercio de la conductividad térmica del acero al carbono, así que el calor no se disipa lejos de la soldadura — se mantiene concentrado en la junta. Empuja el amperaje o la velocidad de avance más allá de lo que la geometría de la junta puede tolerar, y amplías la ZAT, lo que amplía la ventana de agrietamiento por licuación descrita arriba.
GTAW pulsado (TIG) es la solución estándar en talleres que sueldan Inconel regularmente: alternar entre una corriente de pico alta y una corriente de fondo más baja mantiene el baño de soldadura estrecho y controlado, en lugar de ejecutar una pasada de calor alto continuo. Es un proceso más lento, pero para cualquier cosa más gruesa que calibre de lámina es la diferencia entre una soldadura limpia y un ticket de retrabajo.
Preparación de Junta y Restricción: La Causa No Metalúrgica
El agrietamiento no siempre es metalúrgico. Una junta que está mal alineada, con espacios desiguales o fuertemente restringida por la estructura circundante concentra el esfuerzo de contracción exactamente en el punto débil descrito arriba — convirtiendo un riesgo marginal de licuación en la ZAT en una grieta real.
Esto aparece más a menudo en trabajo de reparación y retrofit, donde un componente de Inconel nuevo se suelda en un conjunto existente restringido en lugar de fabricarse en un banco. Penetración completa, espaciamiento de raíz consistente, y — donde el diseño lo permite — una secuencia de junta que permite que la soldadura se contraiga sin luchar contra la estructura circundante todo reduce este riesgo. Nada de esto aparece en un informe de química, que es por qué la preparación de junta es lo primero que vale la pena verificar antes de culpar al material.
Desajuste de Metal de Aporte y Dilución: La Causa Más Corregible
La selección de metal de aporte es la causa corregible más común que vemos. AWS A5.11/A5.11M-2010, la especificación de la Sociedad Americana de Soldadura que cubre electrodos de soldadura de níquel y aleaciones de níquel, define las clasificaciones que los fabricantes deben hacer coincidir con el metal base — ERNiCrMo-3 (aporte tipo 625) es la opción predeterminada para ambos metales base 625 y 718 en la mayoría de códigos, precisamente porque la química de aporte propia de 718 es más sensible al agrietamiento que la de 625.
La dilución agrava el problema en soldaduras multipasada y reparaciones: cada pasada subsecuente relicúa parte de la anterior, y si esa pasada anterior estaba subalimentada (“desnutrida”) o usaba un metal de aporte desajustado, la mezcla diluida en el límite de fusión es exactamente donde se inician las grietas. Los propios boletines técnicos de Special Metals para la aleación 625 y la aleación 718 especifican rangos de metal de aporte y tratamiento térmico posterior a la soldadura recomendados por esta razón — desviarse de ellos sin una razón documentada es la forma más rápida de reintroducir el agrietamiento que una corrección anterior había resuelto.
Una Lista de Verificación de Diagnóstico: ¿Cuál Mecanismo Estás Realmente Combatiendo?
| Observación | Causa Más Probable | Dónde Buscar |
|---|---|---|
| Las grietas corren paralelas a la línea de fusión, fuera del cordón de soldadura | Licuación en la ZAT | Límites de grano del metal base, tiempo de permanencia a temperatura pico |
| El agrietamiento aumenta con cada pasada subsecuente en una reparación | Dilución del metal de aporte | Coincidencia del metal de aporte, limpieza entre pasadas |
| Agrietamiento de cráter al final de cada parada-arranque | Relleno insuficiente / aporte térmico | Velocidad de avance, técnica de relleno de cráter |
| El agrietamiento aparece solo en juntas de retrofit/reparación, no en las fabricadas en taller | Restricción de junta | Preparación de junta, espaciamiento de raíz, secuencia de soldadura |
| El agrietamiento se agrupa cerca de contaminación visible en la superficie (aceite, polvo de esmerilado, recubrimiento anterior) | Agrietamiento en caliente impulsado por azufre/impurezas | Procedimiento de limpieza previa a la soldadura |

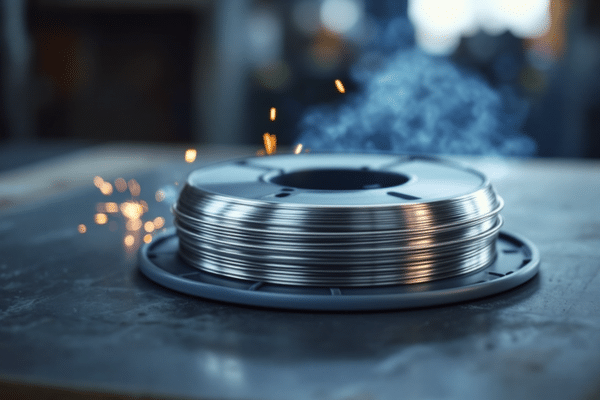

Haciendo Coincidir el Metal de Aporte con el Metal Base por Grado
| Metal Base | Metal de Aporte Recomendado (clasificación AWS A5.14) | Notas |
|---|---|---|
| Inconel 600 | ERNiCr-3 | Propósito general, bueno para juntas disímiles con acero |
| Inconel 601 | ERNiCrMo-3 o ERNiCr-3 | Hacer coincidir con la temperatura de servicio, no solo la química base |
| Inconel 625 | ERNiCrMo-3 | Misma familia de aleación; riesgo mínimo de dilución |
| Inconel 718 | ERNiCrMo-3 | La química de aporte propia de 718 es más sensible al agrietamiento; el aporte tipo 625 es el estándar de la industria |
| Inconel X-750 | ERNiCrMo-3, seguido de endurecimiento por envejecimiento posterior a la soldadura coincidente | Requiere ciclo TPPS coincidente con la respuesta de precipitación de X-750 |
Cuando el Agrietamiento Significa que la Selección del Material Base Fue Incorrecta
No todo problema de agrietamiento es una corrección de procedimiento. Si un taller ha corregido la preparación de junta, ha cambiado a GTAW pulsado, ha hecho coincidir el metal de aporte con la guía AWS A5.11, y el agrietamiento aún recurre en múltiples soldadores en el mismo diseño de junta, eso es una señal de que el diseño de la junta o la selección del grado en sí necesita revisión — no otro soldador. La misma lógica se aplica a juntas de aleación de níquel mecánicamente fijadas: a veces la corrección más confiable es evitar la soldadura completamente en favor de una conexión atornillada clasificada para las mismas condiciones de servicio.
Hemos visto esto más a menudo en piezas de retrofit X-750, donde la respuesta de endurecimiento por precipitación de la aleación hace que el tratamiento térmico posterior a la soldadura sea mucho menos indulgente que en 625 recocida en solución. En algunos de esos casos, la recomendación honesta fue reevaluar si X-750 era la opción correcta para un componente soldable en campo, versus una alternativa atornillada o brazada. Esa es una limitación que vale la pena declarar claramente: ninguna cantidad de disciplina de procedimiento de soldadura arregla un diseño de junta que no debería ser una soldadura de penetración completa en primer lugar.
Preguntas Frecuentes
¿Es Inconel más difícil de soldar que el acero inoxidable?
Sí. La conductividad térmica más baja de Inconel concentra el calor en la junta, y su química de endurecimiento por precipitación (en grados como 718 y X-750) lo hace más sensible al agrietamiento por licuación en la ZAT que el acero inoxidable austenítico. Es soldable con equipo GTAW/TIG estándar, pero tolera mucha menos desviación en aporte térmico, coincidencia de metal de aporte y limpieza.
¿Puedes soldar Inconel 718 sin tratamiento térmico posterior a la soldadura?
Técnicamente sí, pero no se recomienda para servicio de carga o alta temperatura. La resistencia de Inconel 718 proviene del endurecimiento por precipitación, y la soldadura interrumpe localmente esa estructura en la ZAT. El boletín técnico de Special Metals para la aleación 718 especifica ciclos de solución y envejecimiento específicamente para restaurar propiedades mecánicas después de la soldadura.[4]
¿Qué Causa el Agrietamiento de Cráter al Final de una Pasada de Soldadura de Inconel?
El agrietamiento de cráter es casi siempre un problema de aporte térmico y relleno: detener el arco sin rellenar adecuadamente el cráter deja un punto de contracción concentrado sin metal suficiente para resistirlo. Usar una función de relleno de cráter / pendiente descendente programada en el soldador, en lugar de una parada de arco abrupta, resuelve la mayoría de estos casos.
¿Usar el Metal de Aporte Incorrecto Realmente Causa Agrietamiento, o Solo Problemas Cosméticos?
Causa agrietamiento, no solo defectos cosméticos. Un metal de aporte desajustado cambia la química de solidificación en el límite de fusión, y en soldaduras multipasada ese desajuste se agrava a través de la dilución con cada pasada subsecuente — esta es una de las causas raíz más comunes que vemos rastreadas después del hecho.
Referencias
- Sieniawski, J. et al., “The Phenomena and Criteria Determining the Cracking Susceptibility of Repair Padding Welds of the Inconel 713C Nickel Alloy,” PMC (National Institutes of Health), https://pmc.ncbi.nlm.nih.gov/articles/PMC8778835/
- American Welding Society, AWS A5.11/A5.11M:2010 — Specification for Nickel and Nickel-Alloy Welding Electrodes for Shielded Metal Arc Welding, https://pubs.aws.org/Download_PDFS/A5.11-A5.11M-2010PV.pdf
- Special Metals Corporation, INCONEL Alloy 625 Technical Bulletin, https://www.specialmetals.com/documents/technical-bulletins/inconel/inconel-alloy-625.pdf
- Special Metals Corporation, INCONEL Alloy 718 Technical Bulletin, https://www.specialmetals.com/documents/technical-bulletins/inconel/inconel-alloy-718.pdf
