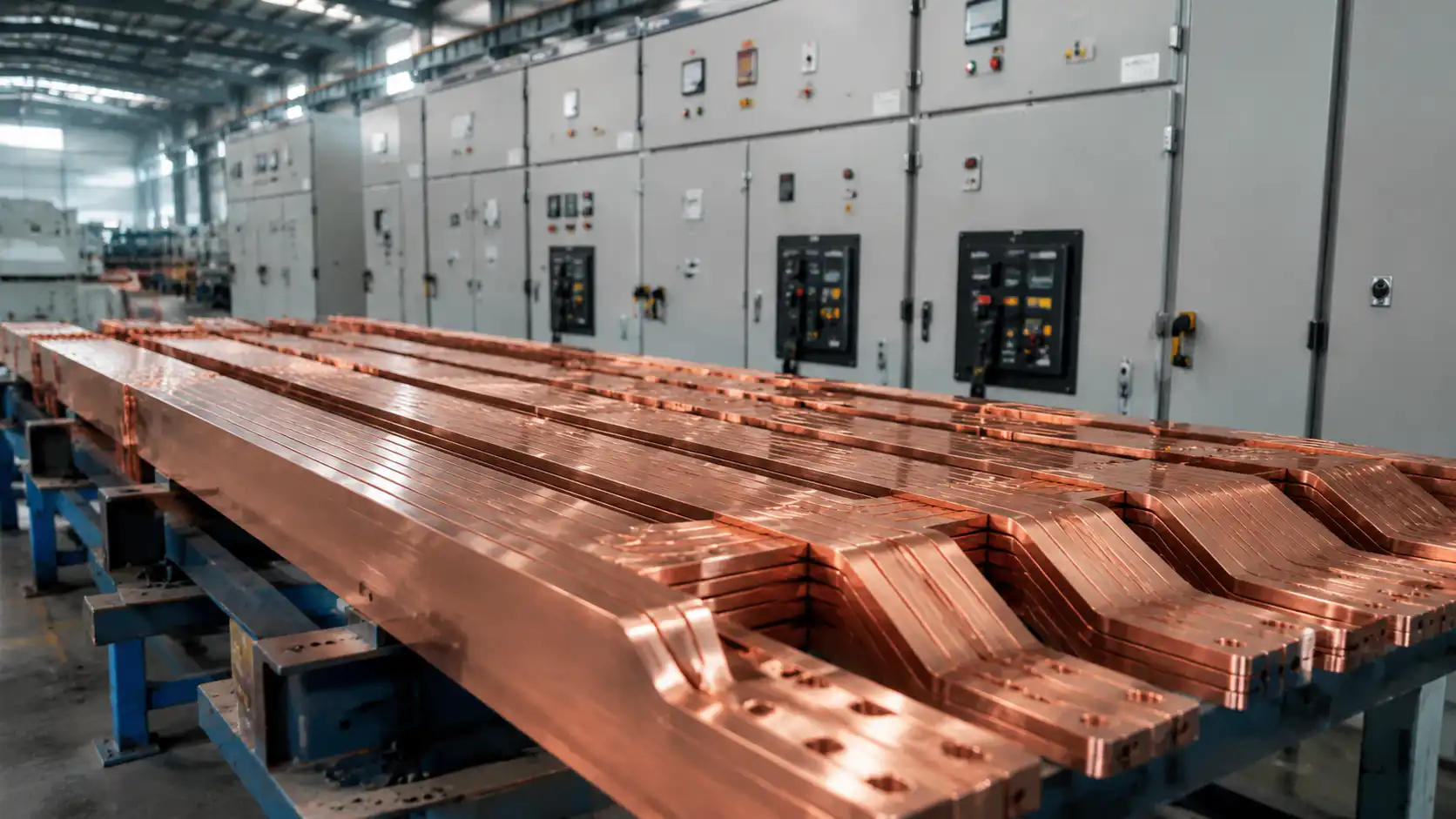

Barra Colectora de Cobre para Aparamenta Eléctrica

Soluciones para la Distribución Eléctrica

Barras colectoras de cobre fabricadas con precisión que ofrecen una conductividad superior, dimensiones personalizadas con exactitud y fiabilidad certificada para infraestructuras de distribución de energía de uso crítico en todo el mundo.

≥99.9%

Pureza de Cu

 101%

IACS

 A Medida

Dimensiones

Excelencia Técnica y Certificación

Cada barra colectora se entrega con certificados de material trazables y cumple los requisitos más exigentes de las normas internacionales de distribución de energía.

Dimensiones a Medida

Doblado, punzonado y corte de precisión conforme a los planos técnicos del cliente. Tolerancias de ±0,1 mm para aplicaciones exigentes de aparamenta eléctrica.

Certificación de Conductividad

Cobre puro T2/C11000 de calidad superior (pureza ≥99,9%) con conductividad mínima del 101% IACS. Cumplimiento total con las normas ISO/IEC 60943, ASTM B187 y EN 13601.

Tratamiento Superficial

Diversas opciones de acabado superficial: estañado (Sn 5–10 μm), plateado (Ag 5–25 μm) y cobre desnudo, todos con protección antioxidante para una vida útil prolongada.

Alto Rendimiento Térmico

Secciones transversales optimizadas que minimizan la elevación de temperatura a plena carga, cumpliendo los requisitos térmicos de la IEC 60439 para instalaciones de aparamenta interior y exterior.

Formatos de Suministro Flexibles

Disponible en barras planas, perfiles conformados o sistemas de barras colectoras totalmente ensamblados. Se suministra en bobinas, longitudes rectas o piezas cortadas a medida según especificación del pedido.

Soporte de Ingeniería

Ingenieros de aplicaciones dedicados que ofrecen consultoría especializada en DFM, revisión de planos 3D, certificados de material (MTC/COA) y documentación de trazabilidad completa para cada proyecto.

Presente en los Sectores Industriales más Exigentes

Nuestras barras colectoras de cobre alimentan infraestructuras críticas en los entornos eléctricos más exigentes del mundo.

Aparamenta de Baja y Alta Tensión

Barras principales y de derivación para paneles de aparamenta MT/BT, unidades de anillo y centros de control de motores, con intensidades de cortocircuito certificadas.

Unidades de Distribución de Energía (PDU)

Barras colectoras estañadas de perfil compacto y robusto para PDU en bastidor o de suelo, que requieren alta densidad de corriente eficiente en envolventes de espacio reducido y optimizado.

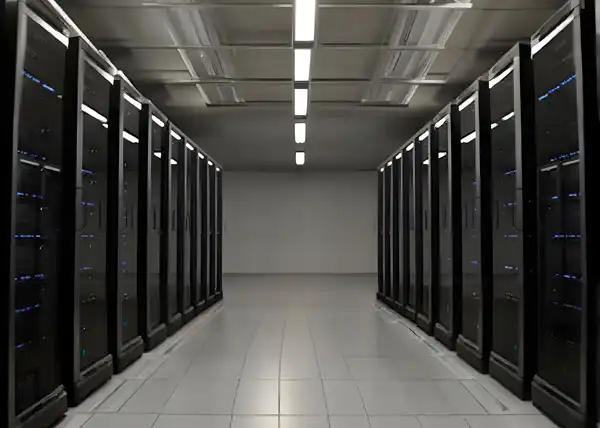

Suministro Eléctrico para Centros de Datos

Barras colectoras de resistencia ultrabaja para la distribución de energía en centros de datos Tier III/IV, con mínima elevación de temperatura y disponibilidad continua sin interrupciones.

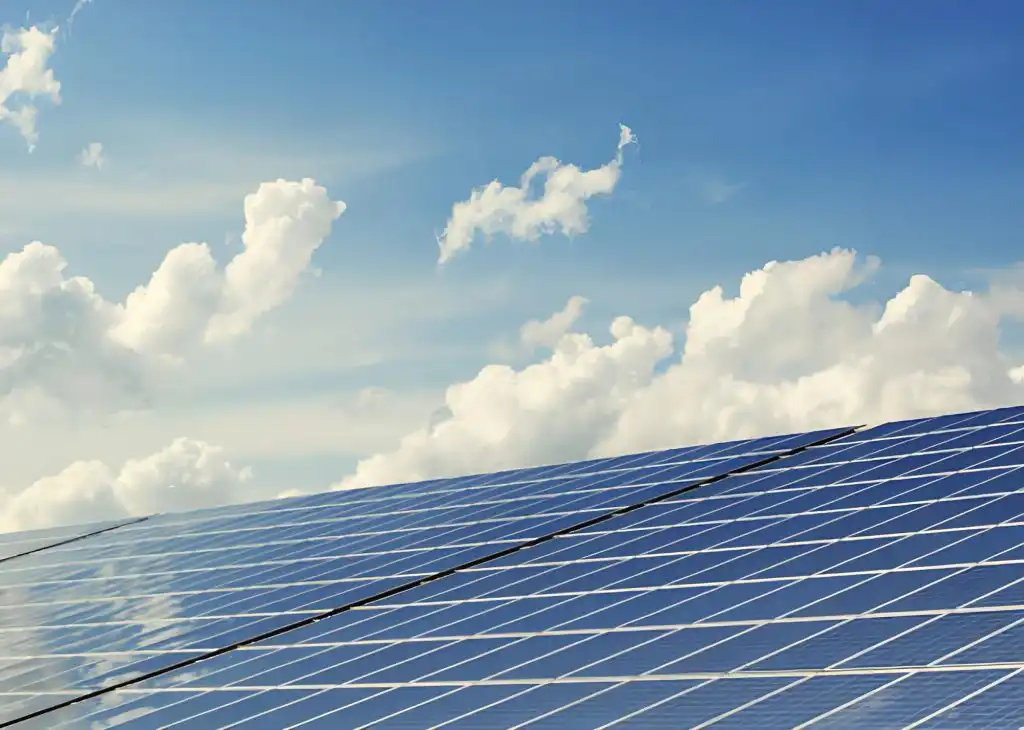

Inversores de Energías Renovables

Barras colectoras plateadas para inversores solares de cadena/centrales y convertidores de aerogeneradores, optimizadas para conexiones de bus AC y DC de alta frecuencia.

Variadores de Frecuencia Industriales

Barras colectoras robustas para variadores de frecuencia, arrancadores progresivos y aplicaciones de control de grandes motores industriales, con fijaciones resistentes a la vibración.

Red de electrolineras

Barras colectoras de alta corriente para estaciones de carga rápida DC y sistemas de gestión de energía en depósitos de flotas de vehículos eléctricos, con una disponibilidad del 99,9%.

Datos Completos de Material y Dimensiones

Todas las especificaciones son verificables mediante certificados de ensayo de materiales (MTC) y certificados de análisis (COA), disponibles a petición.

Parámetro

Especificación

Referencia

Material

Cobre electrolítico de alta conductividad (ETP) — T2 / C11000

ASTM B187 / EN 13601

Pureza del Cobre

≥ 99,9% Cu

COA por lote de producción

Conductividad Eléctrica

≥ 101% IACS (mín. 58 MS/m)

IEC 60943

Resistencia a la Tracción

200 – 260 MPa (temple blando/duro)

ISO 6892-1

Límite Elástico

≥ 70 MPa (blando) / ≥ 200 MPa (duro)

Según grado de temple

Alargamiento en Rotura

≥ 30% (blando) / ≥ 6% (duro)

Según grado de temple

Personalización — Espesor

1 mm – 30 mm

Tolerancia ±0,1 mm

Personalización — Anchura

5 mm – 400 mm

Tolerancia ±0,2 mm

Personalización — Longitud

Hasta 6.000 mm (corte a medida)

Bobina / barra recta / a medida

Opciones de Tratamiento Superficial

Cobre desnudo · Estañado (5–10 μm) · Plateado (5–25 μm)

Certificado antioxidante

Temperatura de Operación

−40°C a +105°C continuo

IEC 60439

Normativas Aplicables

ISO 9001 · IEC 60943 · ASTM B187 · EN 13601 · RoHS

Certificados completos a petición

*Especificaciones personalizadas disponibles. Todas las dimensiones, aleaciones y tratamientos superficiales pueden adaptarse a los requisitos técnicos del cliente. Envíe una consulta a continuación para una asesoría técnica detallada.

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

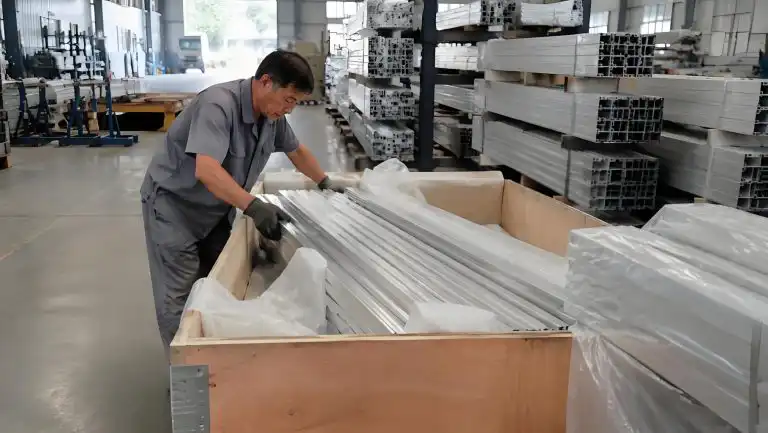

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

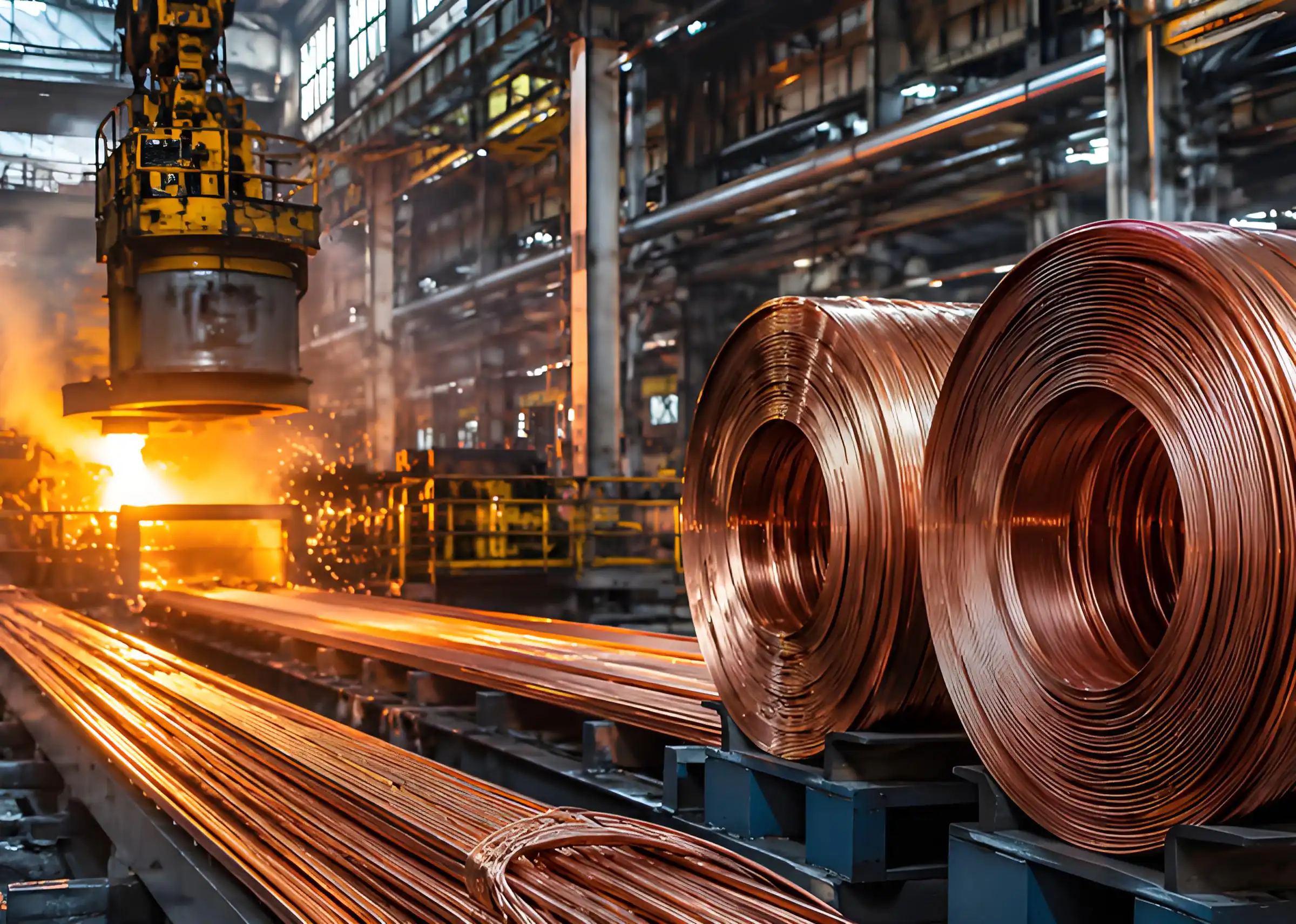

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Preguntas Frecuentes

Todo lo que necesita saber antes de solicitar la Barra Colectora de Cobre para Aparamenta Eléctrica.

Las barras colectoras se fabrican con cobre electrolítico de alta conductividad (ETP), grado T2/C11000, con una pureza de cobre ≥99,9% conforme a ASTM B187/EN 13601. Este nivel de pureza garantiza la conductividad ≥101% IACS requerida para la distribución de energía con bajas pérdidas.

La conductividad está certificada en ≥101% IACS (mínimo 58 MS/m) según IEC 60943, con un rango de temperatura de operación continua de −40°C a +105°C conforme a IEC 60439. Esto las hace aptas tanto para paneles de aparamenta interior como para instalaciones exteriores con amplias variaciones de temperatura ambiente.

Se ofrecen acabados en cobre desnudo, estañado (5–10 μm) y plateado (5–25 μm), todos con protección antioxidante. El estañado se emplea habitualmente en aparamenta general y PDU, mientras que el plateado es la opción preferida para uniones de alta corriente donde se requiere la mínima resistencia de contacto posible.

El temple blando ofrece un límite elástico ≥70 MPa con un alargamiento ≥30%, lo que facilita el doblado y conformado. El temple duro alcanza un límite elástico ≥200 MPa con alargamiento ≥6%, adecuado para aplicaciones que requieren mayor rigidez. La resistencia a la tracción varía entre 200 y 260 MPa según el temple, de acuerdo con ISO 6892-1.

El espesor varía de 1 mm a 30 mm (tolerancia ±0,1 mm) y la anchura de 5 mm a 400 mm (tolerancia ±0,2 mm), con longitudes de hasta 6.000 mm cortadas a medida o suministradas en bobina. Las barras también pueden doblarse, punzonarse y cortarse con precisión conforme a los planos del cliente, manteniendo las mismas tolerancias.

Las aplicaciones más comunes incluyen aparamenta de baja y media tensión, unidades de anillo, unidades de distribución de energía (PDU), sistemas de alimentación en centros de datos Tier III/IV, inversores de energías renovables, variadores de frecuencia industriales e infraestructura de carga rápida DC para vehículos eléctricos. El tratamiento superficial y las dimensiones se seleccionan en función de los requisitos de corriente y unión de cada sistema.

La producción cumple con ISO 9001, IEC 60943, ASTM B187, EN 13601 y RoHS, e incluye certificados de ensayo de materiales (MTC) y certificados de análisis (COA) por lote. Todos los pedidos incorporan ensayos PMI por terceros para la verificación del material.

Sí, el equipo realiza doblado, punzonado y corte de precisión conforme a los planos del cliente, con tolerancias de ±0,1 mm, además de consultoría DFM y revisión de planos 3D. Los formatos de suministro van desde barras planas y perfiles conformados hasta sistemas de barras colectoras totalmente ensamblados.

La capacidad de conducción depende de la sección transversal, el tratamiento superficial, la temperatura ambiente y la ventilación del envolvente, por lo que se calcula por proyecto en lugar de publicarse en una tabla fija — comparta el diseño de su cuadro y la carga objetivo para una revisión técnica. El rango de operación continua de −40°C a +105°C según IEC 60439 constituye la restricción térmica de referencia para ese cálculo.

El MOQ y el plazo de entrega dependen de las dimensiones, el tratamiento superficial y la complejidad de fabricación — contacte con nosotros con su plano o especificación para obtener un presupuesto confirmado. Las barras planas de stock estándar suelen tener plazos más cortos que los conjuntos completamente personalizados.
