Varilla de Puesta a Tierra de Cobre Macizo

Diseñada para máxima conductividad y resistencia superior a la corrosión en entornos de corriente de falla elevada. Ideal para subestaciones de potencia, infraestructura de telecomunicaciones y sistemas de puesta a tierra industrial pesada que requieren confiabilidad a largo plazo y cumplimiento estricto de normativas.

  • Composición de cobre electrolítico puro al 99,9% para máxima conductividad
  • Conforme con las normas internacionales UL 467, BS 7430 e IEC 62561
  • Vida útil superior a 30+ años en entornos de suelo húmedo y agresivo
  • OEM/ODM disponible — longitudes personalizadas, diámetros y acoplamientos roscados bajo solicitud

Especificaciones Técnicas y Dimensiones

Todos los valores de dimensión son nominales medidos a temperatura estándar (23°C). Las tolerancias cumplen con ANSI/IEEE Std 837.

Número de Modelo

Diámetro (pulgada/mm)

Longitud (ft/m)

Espesor de Cobre

Resistencia a la Tracción

Cantidad de Embalaje

ZX-SCR-125-8

1/2″ / 12,7mm

8 ft / 2,44m

Macizo (12,7mm)

≥ 380 MPa

50 piezas / caja

ZX-SCR-125-10

1/2″ / 12,7mm

10 ft / 3,05m

Macizo (12,7mm)

≥ 380 MPa

40 piezas / caja

ZX-SCR-588-8

5/8″ / 15,9mm

8 ft / 2,44m

Macizo (15,9mm)

≥ 420 MPa

30 piezas / caja

ZX-SCR-588-10

5/8″ / 15,9mm

10 ft / 3,05m

Macizo (15,9mm)

≥ 420 MPa

25 piezas / caja

ZX-SCR-750-8

3/4″ / 19,0mm

8 ft / 2,44m

Macizo (19,0mm)

≥ 450 MPa

20 piezas / caja

ZX-SCR-750-10

3/4″ / 19,0mm

10 ft / 3,05m

Macizo (19,0mm)

≥ 450 MPa

16 piezas / caja

*Longitudes personalizadas, diámetros y opciones de roscado están disponibles previa presentación de planos. Contacte a nuestro equipo de ingeniería con las especificaciones del proyecto.

Proceso de Producción y Aseguramiento de Calidad

Nuestro flujo de fabricación verticalmente integrado garantiza una calidad consistente desde la barra bruta hasta el producto terminado — cada varilla certificada antes de dejar el piso de fábrica.

Selección de Materia Prima

Solo se aceptan barras de cobre electrolítico puro al 99,9% procedentes de fundiciones certificadas por ISO. Cada lote entrante se somete a análisis espectrográfico para verificar la composición química antes de entrar en producción.

Extrusión y Trefilado

Las barras de cobre se someten a trefilado en frío de múltiples pasadas a través de dados de carburo de tungsteno de precisión, asegurando diámetro uniforme, acabado superficial excepcional y densidad de grano molecular óptima para máxima conductividad eléctrica.

Enderezado y Roscado

Las varillas trefiladas pasan por una máquina de enderezado rotatorio logrando tolerancia de flecha <1mm/m. El roscado (UNC o métrico) se realiza mediante centros de mecanizado CNC asegurando alineación perfecta del acoplamiento.

Inspección de Calidad

Cada varilla se somete a medición de resistencia de cuatro hilos, prueba de flexión a 180° sin fractura, medición láser dimensional e inspección visual según ANSI/IEEE Std 837 antes del embalaje final.

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Escenarios de Aplicación

Una galería visual que muestra nuestros productos impulsando el éxito en diversas aplicaciones industriales.

  • subestación de potencia

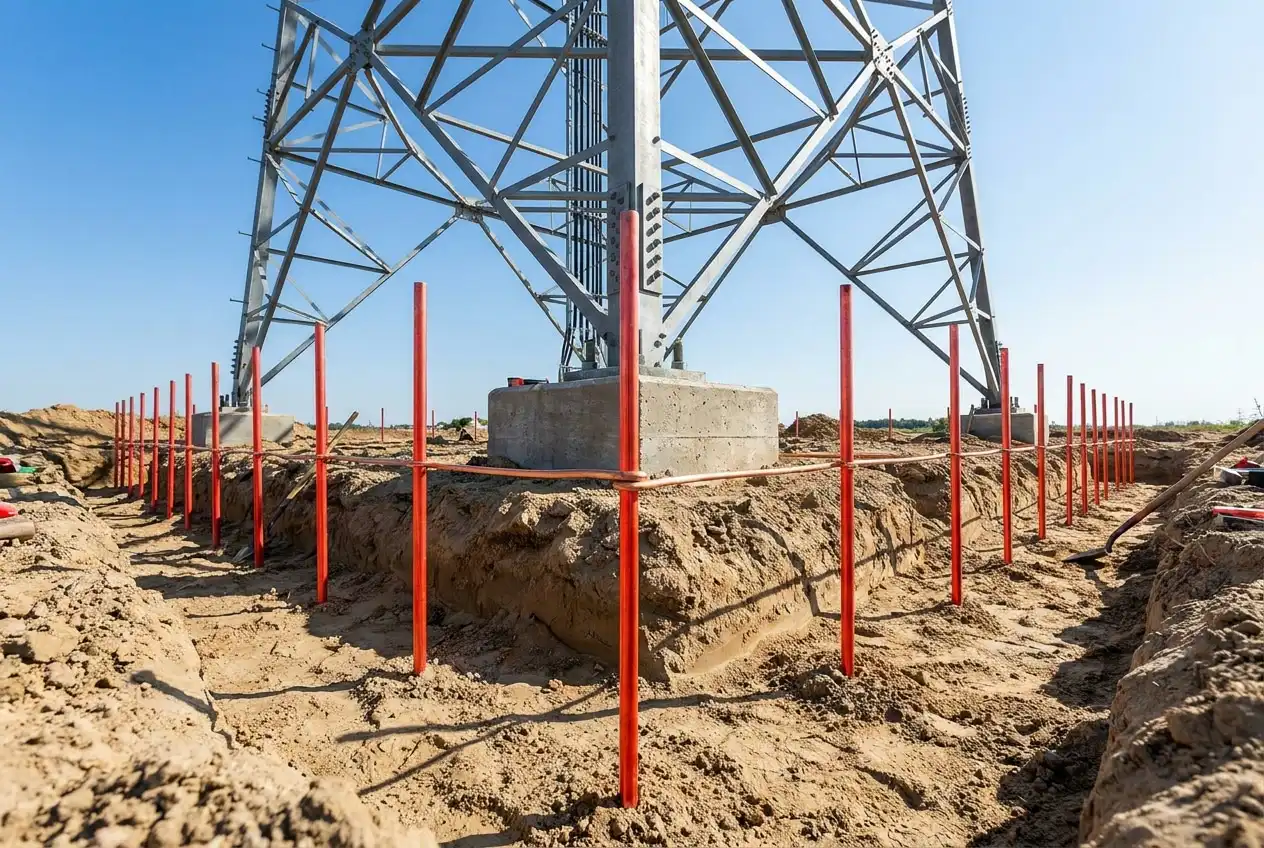

  • torre de telecomunicaciones
  • protección contra rayos
  • planta industrial

Preguntas Frecuentes

Todo lo que necesita saber antes de pedir la Varilla de Puesta a Tierra de Cobre Macizo.

Nuestras varillas de puesta a tierra de cobre macizo se fabrican a partir de cobre electrolítico puro al 99,9%, que proporciona máxima conductividad eléctrica y resistencia a la corrosión a largo plazo. La materia prima se obtiene de fundiciones certificadas por ISO y se verifica mediante pruebas PMI (Positive Material Identification) de terceros antes de la producción.

Ofrecemos tres diámetros — 1/2″ (12,7mm), 5/8″ (15,9mm) y 3/4″ (19,0mm) — cada uno disponible en longitudes de 8 ft (2,44m) y 10 ft (3,05m). La resistencia a la tracción varía de ≥380 MPa (1/2″) a ≥450 MPa (3/4″) según el diámetro de la varilla. Las especificaciones completas se encuentran en la tabla de datos del producto en esta página.

La varilla de puesta a tierra de cobre macizo se fabrica para cumplir con los requisitos de UL 467, BS 7430, IEC 62561 y ANSI/IEEE Std 837, cubriendo las principales normas referenciadas en especificaciones de sistemas de puesta a tierra norteamericanas, europeas e internacionales.

Basándose en nuestra especificación de producción y datos de campo, las varillas de puesta a tierra de cobre macizo están diseñadas para una vida útil superior a 30 años, incluyendo instalación en entornos de suelo húmedo y agresivo donde la resistencia a la corrosión es crítica.

Una varilla de cobre macizo es cobre en toda su sección transversal, mientras que una varilla revestida de cobre tiene un núcleo de acero con un revestimiento de cobre delgado. Las varillas de cobre macizo ofrecen mayor resistencia a la corrosión a largo plazo porque no hay metal base expuesto si la superficie se raya o se desgasta durante la instalación, lo que es especialmente importante en suelos corrosivos o instalaciones de servicio prolongado como subestaciones.

Cada varilla se somete a medición de resistencia de cuatro hilos y prueba de flexión a 180° antes del embalaje final, además de verificación de rectitud (tolerancia menor a 1mm por metro). Las materias primas también se verifican mediante pruebas PMI de terceros antes de que comience la producción.

Las varillas de puesta a tierra de cobre macizo se especifican comúnmente para subestaciones de potencia, infraestructura de telecomunicaciones, sistemas de protección contra rayos y sistemas de puesta a tierra de plantas industriales, en cualquier lugar donde se requiera puesta a tierra consistente y de baja resistencia durante una vida útil prolongada.

Sí. Longitudes personalizadas, diámetros y opciones de roscado están disponibles previa presentación de su plano o especificación. Contacte a nuestro equipo de ventas con sus requisitos para una verificación de viabilidad y cotización.

Las cantidades de embalaje estándar varían de 16 a 50 varillas por caja según el tamaño (consulte la tabla de especificaciones para cantidades exactas por modelo). El precio depende del tamaño, cantidad y destino, así que use la solicitud “Cotización Instantánea” en esta página o contacte directamente a nuestro equipo de ventas para una cotización formal y plazo de entrega.

Las varillas se empacan en embalaje estándar de exportación dimensionado por modelo (16-50 piezas por caja, según la tabla de especificaciones) para prevenir daños y flexión durante el tránsito. Como distribuidor autorizado de Nivel 1 con 10 años de experiencia suministrando aceros especiales y productos de puesta a tierra de cobre a nivel mundial, Zhongxin Special Steel (Zhxsteel) puede gestionar documentación de exportación y envío a destinos internacionales.
