Acero al Silicio Ultrafino: Por Qué los Núcleos Enrollados Reemplazan al Troquelado

Puntos Clave

El troquelado (punzonado de laminaciones individuales a partir de chapa plana) y el enrollado de cinta (enrollado continuo de tira alrededor de un mandril) son las dos formas dominantes en que el acero eléctrico se convierte en un núcleo magnético terminado, y no son igualmente viables en cada espesor.
A medida que el espesor disminuye hacia el rango ultrafino (muy por debajo de 0,15 mm), el punzonado se vuelve progresivamente más difícil de ejecutar correctamente — no solo más costoso — porque la holgura punzón-matriz que produce cortes limpios se reduce con el material, el desgaste de herramientas se acelera, y el material fino es más propenso a desgarrarse o arrugarse bajo el impacto repetido del troquelado.
El enrollado de cinta evita completamente el problema del impacto repetido del troquelado al construir el núcleo mediante enrollado continuo de tira en lugar de ciclos de punzonado discretos, lo cual es una razón importante por la que el acero al silicio ultrafino termina desproporcionadamente en núcleos enrollados en lugar de laminaciones troqueladas.
La compensación es geométrica: la construcción enrollada se adapta naturalmente a formas toroidales, núcleos en C y núcleos cortados, pero no puede producir las geometrías complejas de dientes y ranuras que logran los apilados de laminaciones troqueladas — exactamente por eso los núcleos enrollados dominan aplicaciones de transformadores e inductores mientras que las laminaciones troqueladas siguen siendo el estándar para estatores y rotores de motores.
El umbral de espesor donde el troquelado deja de ser práctico no es un corte universal fijo — depende del grado de acero específico, de la precisión de herramientas del fabricante y de la geometría requerida — lo que lo convierte en una pregunta real para hacer directamente a un fabricante en lugar de asumir solo por el espesor.

Respuesta Rápida: Dos Paradigmas de Fabricación, y el Espesor Decide Cuál Aplica

Si está especificando cómo el acero al silicio ultrafino se convertirá realmente en un núcleo terminado, el método de fabricación no es un detalle menor posterior — es una decisión que el espesor mismo limita sustancialmente. El acero eléctrico estándar y moderadamente fino se troquelea en laminaciones individuales y se apila, el mismo enfoque básico utilizado en la mayoría de transformadores y motores. El espesor ultrafino presiona contra los límites físicos de ese enfoque — la precisión de herramientas requerida se reduce más rápido de lo que la mayoría de operaciones de troquelado pueden seguir económicamente — exactamente por eso el acero al silicio ultrafino termina desproporcionadamente enrollado en núcleos de cinta continua en lugar de troquelado en laminaciones discretas.

El enrollado de cinta construye un núcleo magnético enrollando continuamente una tira de acero eléctrico alrededor de un mandril bajo tensión controlada, en lugar de punzonar formas de laminación individuales a partir de chapa plana y apilarlas — es un proceso de fabricación fundamentalmente diferente, no solo una forma diferente de lograr el mismo resultado, y se vuelve cada vez más favorecido a medida que el espesor disminuye hacia el rango ultrafino.

Por Qué el Punzonado Se Vuelve Más Difícil, No Solo Más Caro, Conforme Disminuye el Espesor

Es tentador pensar en el troquelado de acero ultrafino como simplemente “punzonado más caro” — más chapas necesarias para la misma altura de pila, más desgaste de herramientas durante una tirada de producción. Eso es cierto, pero honestamente subestima cuánto más difícil se vuelve realmente el problema. Varios problemas distintos se combinan específicamente a medida que el espesor disminuye hacia el rango ultrafino:

La holgura punzón-matriz tiene que reducirse con el material, y mantener una holgura proporcionalmente más ajustada se vuelve progresivamente más difícil para las herramientas de troquelado estándar y prensas de precisión estándar, no solo más costoso de mantener.
El desgaste de herramientas se acelera. El material más fino ofrece menos resistencia durante el corte, lo que suena como si fuera más fácil para las herramientas, pero las holguras más ajustadas requeridas para obtener un corte limpio en material fino significan que los bordes de las herramientas operan con menos margen antes de que el embotamiento comience a producir rebaba y desgarro en lugar de un corte limpio.
El material en sí es más propenso a desgarrarse, arrugarse o distorsionarse bajo el impacto repetido de una prensa de troquelado, simplemente porque tiene menos margen mecánico para absorber el estrés de cada ciclo de punzonado — una configuración de prensa que produce laminaciones perfectamente limpias en espesor estándar puede producir piezas visiblemente dañadas en espesor ultrafino sin ningún cambio en las herramientas mismas.
La rebaba se vuelve proporcionalmente más significativa, por la misma razón que importa más durante el corte en espesor fino: una altura de rebaba absoluta fija representa una fracción mucho mayor del espesor total de la chapa cuando la chapa misma es una fracción del espesor estándar.

Ninguno de estos problemas es imposible de resolver con herramientas de propósito específico suficientemente precisas y control de proceso — pero en algún punto, el costo y la dificultad de resolverlos para el troquelado comienza a exceder el costo de un enfoque de fabricación completamente diferente que evita el problema por completo.

Lo Que la Construcción de Núcleo Enrollado Hace Diferente

El enrollado de cinta evita esencialmente todos los problemas específicos del punzonado anteriores porque no troquelea nada. La tira se alimenta continuamente desde un carrete de suministro y se enrolla alrededor de un mandril bajo tensión controlada, construyendo la sección transversal del núcleo vuelta a vuelta en lugar de a través de una secuencia de ciclos de troquelado de alto impacto discretos. No hay holgura punzón-matriz que mantener, no hay estrés de impacto repetido ciclando el material, y no hay rebaba generada por una operación de corte que ocurra en cada laminación individual.

También hay una ventaja magnética específica del acero al silicio ultrafino de grano orientado que hace que la construcción enrollada sea un ajuste particularmente bueno: porque la dirección de laminación de la tira — la dirección de sus mejores propiedades magnéticas — permanece alineada con la trayectoria de flujo a medida que se enrolla continuamente alrededor del núcleo, un núcleo enrollado evita las juntas de esquina que un núcleo de laminación rectangular apilada necesita, donde el flujo tiene que cruzar una discontinuidad en la alineación de grano del acero. Para material de grano orientado ultrafino de alto rendimiento, esa es una ventaja de eficiencia significativa además de simplemente ser más fácil de fabricar sin defectos relacionados con el punzonado.

Lo Que Se Sacrifica: La Geometría Es la Verdadera Compensación

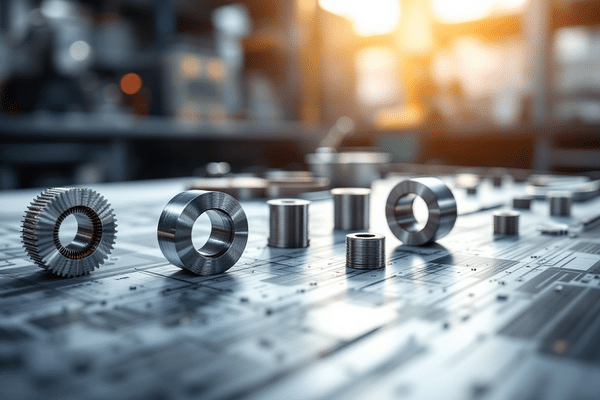

Nada de esto significa que la construcción enrollada sea una mejora universal — viene con una restricción geométrica real que explica exactamente por qué no ha desplazado la construcción de laminación troquelada en todas partes. El enrollado de cinta produce naturalmente formas toroidales, y con procesamiento adicional, núcleos en C y núcleos cortados — geometrías construidas alrededor de un bucle enrollado continuo, cortado abierto cuando se necesita un entrehierro o acceso de bobinado.

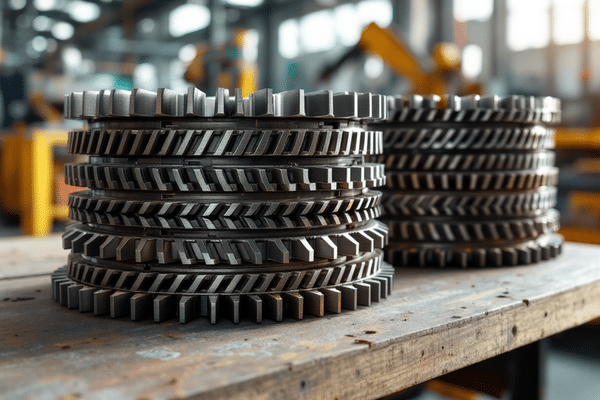

Lo que fundamentalmente no puede producir es la geometría compleja de dientes y ranuras que requiere un estator o rotor de motor — el perfil troquelado intrincado con docenas de dientes y ranuras alrededor de la circunferencia que una laminación troquelada logra en una operación de matriz única. No hay forma de enrollar esa forma a partir de tira continua; tiene que cortarse de chapa plana. Exactamente por eso la división del método de fabricación tiende a caer a lo largo de líneas de aplicación: transformadores, reactores e inductores — que necesitan una forma de bucle magnético cerrado relativamente simple — son ajustes naturales para construcción enrollada, especialmente en espesor ultrafino, mientras que estatores y rotores de motores — que necesitan geometría de dientes compleja independientemente del espesor — siguen siendo dependientes de construcción de laminación troquelada, con todos los desafíos relacionados con el espesor que eso implica en el extremo más fino del rango.

Dónde Cae Realmente la Línea

No hay un umbral de espesor universal único donde el troquelado deja de funcionar y el enrollado toma el relevo — depende de las propiedades mecánicas específicas del grado de acero, de la precisión de herramientas del fabricante y de la capacidad de prensa, y de la complejidad geométrica requerida. Una operación de troquelado bien equipada y enfocada en precisión puede avanzar más en territorio de espesor fino que una operación estándar antes de encontrar los problemas descritos anteriormente; un diseño que absolutamente requiere geometría de diente troquelado puede no tener otra opción que invertir en esa capacidad de precisión en lugar de cambiar a construcción enrollada, porque la construcción enrollada simplemente no es una opción para esa geometría independientemente del espesor.

Lo que es consistente en umbrales específicos es el patrón subyacente: a medida que el espesor disminuye, el caso para construcción enrollada (donde la geometría de la aplicación lo permite) se fortalece, y el costo y la dificultad del troquelado bien hecho se vuelven más pronunciados — exactamente por eso el acero al silicio ultrafino se inclina tan fuertemente hacia aplicaciones de transformador e inductor construidas como núcleos enrollados, en relación con cómo el acero al silicio de espesor estándar se utiliza en una mezcla mucho más amplia de aplicaciones troqueladas y enrolladas.

Preguntas para Hacer a un Fabricante de Núcleos Sobre Capacidad Ultrafina

Si un diseño podría ir en cualquier dirección — troquelado o enrollado — en el espesor siendo considerado, estas preguntas ayudan a aclarar qué enfoque un fabricante específico puede realmente ejecutar bien:

¿Cuál es el espesor más fino que este fabricante ha troquelado en producción, con qué tasa de defectos, y esa experiencia es específica del acero al silicio o del troquelado general de chapa metálica?
Si se está considerando construcción enrollada en su lugar, ¿qué perfil de tensión de enrollado y equipo usa el fabricante específicamente para espesor ultrafino, dado los modos de falla relacionados con la tensión cubiertos en otros lugares?
Para un núcleo enrollado que requiere un corte (un núcleo en C o núcleo cortado con un entrehierro), ¿qué proceso se usa para hacer ese corte, y cómo se controla el daño de borde de la operación de corte en espesor ultrafino específicamente?

Una limitación que vale la pena ser directo al respecto: el patrón general descrito aquí — el troquelado volviéndose progresivamente más difícil en espesor más fino, la construcción enrollada como alternativa común — refleja práctica de fabricación bien establecida; el espesor específico en el que la capacidad de troquelado de un fabricante dado se vuelve impráctica, o la construcción enrollada se vuelve claramente preferible, depende del equipo y herramientas específicos de ese fabricante, y debe confirmarse directamente en lugar de asumirse a partir de umbrales de espesor general.

Preguntas Frecuentes

¿Por qué el acero al silicio ultrafino se usa más a menudo en núcleos enrollados que en laminaciones troqueladas?

Porque el punzonado se vuelve progresivamente más difícil de ejecutar limpiamente a medida que el espesor disminuye — la holgura punzón-matriz tiene que reducirse con el material, el desgaste de herramientas se acelera, y el material fino es más propenso a desgarrarse bajo impacto de troquelado. El enrollado de cinta evita estos problemas específicos del punzonado completamente al construir el núcleo mediante enrollado continuo de tira en su lugar.

¿Se puede usar acero al silicio ultrafino en laminaciones de motor?

Puede serlo, pero el desafío de fabricación es real, porque los estatores y rotores de motores requieren geometría compleja de dientes y ranuras que solo puede producirse mediante troquelado — la construcción enrollada no es una opción para esa geometría independientemente del espesor. Esto significa que las laminaciones de motor de espesor ultrafino dependen de un fabricante con capacidad genuina de troquelado de precisión, ya que la alternativa de núcleo enrollado no está disponible para esta aplicación.

¿Qué geometrías puede lograr realmente un núcleo enrollado?

Los núcleos enrollados producen naturalmente formas toroidales, y con procesamiento adicional, núcleos en C y núcleos cortados construidos alrededor de un bucle enrollado continuo que se corta abierto cuando se necesita un entrehierro o acceso de bobinado. No pueden producir la geometría compleja de dientes y ranuras requerida para estatores y rotores de motores, razón por la cual la construcción enrollada se concentra en aplicaciones de transformador, reactor e inductor en lugar de motores.

¿Hay un umbral de espesor específico donde el troquelado se vuelve imposible?

No un número universal único — depende de las propiedades mecánicas específicas del grado de acero, de la precisión de herramientas del fabricante, y de la complejidad de la geometría requerida. Una operación de troquelado de precisión bien equipada puede avanzar más en territorio de espesor fino que una operación estándar, lo que hace que esta sea una pregunta para confirmar con un fabricante específico en lugar de asumir a partir de una regla de espesor general.

Fuentes: Magnetic Metals Corporation — Tape Wound Toroidal Cores | Butler Winding — Tape Wound Toroidal Transformers | IEEE Xplore — Influence of Interlocking on Magnetic Properties of Electrical Steel Laminations
