Mantenimiento del Acero al Silicio HiB: Qué Realmente Requiere Atención

Puntos Clave

• El acero HiB no se “mantiene” como se mantendría un equipo — una vez que se enrolla o estampa en un núcleo de transformador y se sella dentro de la unidad, no hay acceso directo al material.
• La verdadera ventana de mantenimiento es anterior a eso: cómo se almacena y manipula la bobina antes de la fabricación, y qué decisiones de proceso durante la fabricación preservan o revierten silenciosamente el rendimiento por el que se compró el grado.
• El recocido de alivio de tensiones, un paso rutinario para núcleos estampados o enrollados, anula el efecto de refinamiento de dominios en los grados HiB grabados con láser — una decisión de fabricación que debe tomarse correctamente una sola vez, no mantenerse repetidamente.
• El envejecimiento magnético es un fenómeno lento y real impulsado por el contenido de carbono residual, y es lo más cercano a una preocupación de “mantenimiento” continuo que tiene el acero HiB, pero se manifiesta como un aumento gradual de pérdidas en el núcleo durante años, no algo corregible después del hecho.
• La mayoría de lo que los compradores preguntan como “mantenimiento” es en realidad una cuestión de manipulación, almacenamiento o disciplina de proceso con una respuesta correcta única, no una tarea recurrente.

Qué Significa Realmente el Mantenimiento para el Acero HiB

Un comprador nos pidió una vez un “programa de mantenimiento” para laminaciones HiB, como el que obtendrías para un compresor o una bomba. No existe, y decirlo directamente es más útil que pretender lo contrario. Una vez que el acero HiB se estampa o enrolla en un núcleo y el transformador se ensambla y sella, nadie realiza un servicio periódico del acero en sí — las laminaciones permanecen dentro del núcleo durante la vida útil del transformador, inaccesibles a menos que se realice un desmontaje completo.

Lo que realmente importa se divide en tres ventanas, cada una de las cuales ocurre una sola vez: cómo se almacena y manipula el material antes de fabricarse, qué decisiones de proceso se toman durante la fabricación, y qué aparece durante años de servicio que se remonta a esas decisiones anteriores. Si haces bien los dos primeros, el tercero se resuelve principalmente solo.

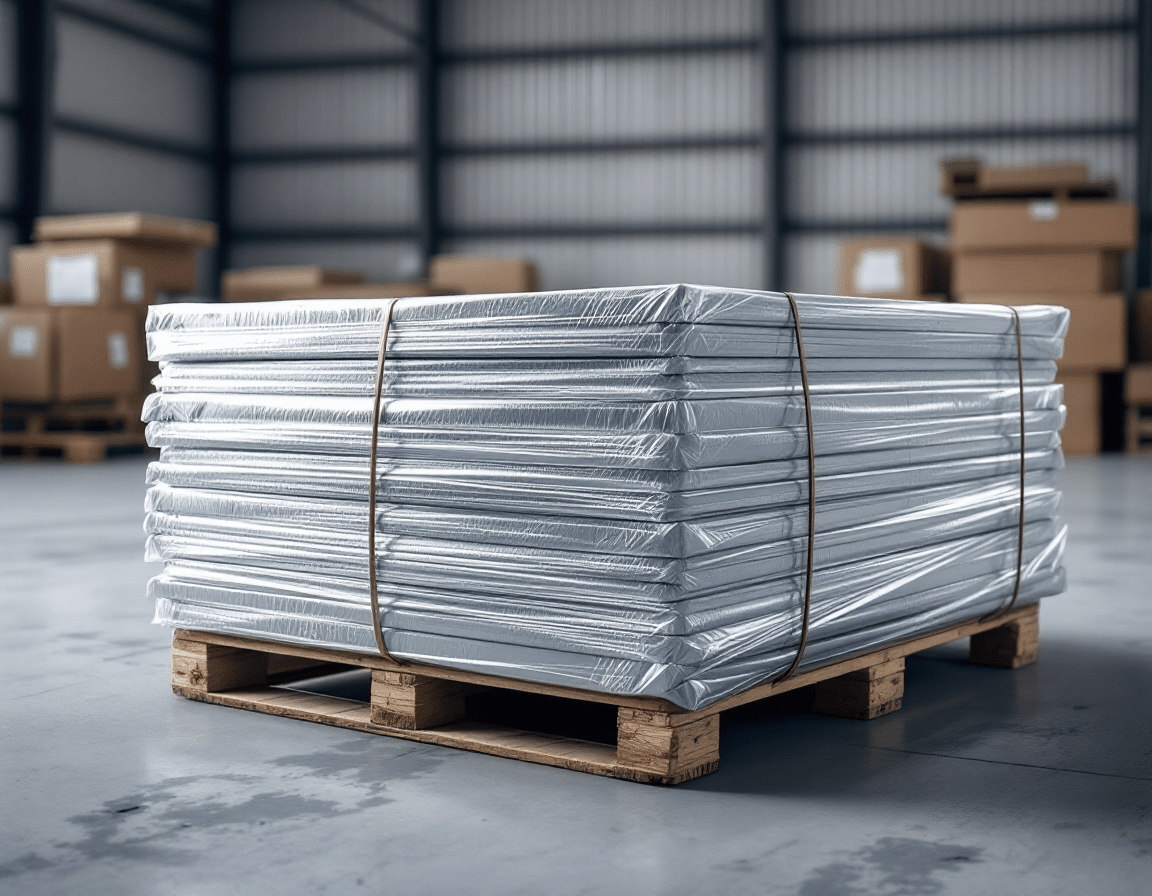

Almacenamiento y Manipulación Antes de la Fabricación

La bobina que permanece en un almacén antes de ser cortada, estampada o enrollada es donde realmente ocurren los daños por manipulación, y es la única fase donde el “mantenimiento” en el sentido ordinario — revisar algo, mantenerlo en buenas condiciones — se aplica genuinamente. La humedad es el riesgo principal: el acero eléctrico es más propenso a la oxidación de lo que la mayoría de los compradores asumen, particularmente en los bordes cortados donde cualquier revestimiento protector no se extiende, y particularmente después de semanas de almacenamiento húmedo o un largo envío por mar en lugar de las condiciones de prueba de laboratorio cortas contra las que generalmente se validan las especificaciones de revestimiento. Nuestra guía del proceso de exportación de acero de China cubre lo que realmente implica el embalaje adecuado para ese tipo de envío.

Los arañazos y la abrasión también importan, e importan más para HiB específicamente que para grados convencionales. El patrón de refinamiento de dominios grabado en el material HiB grabado con láser es una característica de nivel superficial, y el revestimiento de tipo forsterita que lo protege típicamente corre solo 2-3 micras de espesor. Una cadena de montacargas arrastrándose por una bobina o un apilamiento descuidado que marca la superficie no solo se ve mal — puede interrumpir el patrón exacto del que depende el rendimiento de bajo núcleo de pérdidas, de una manera que un arañazo en acero eléctrico de grano orientado convencional simplemente no lo hace.

Decisiones de Proceso que Protegen el Rendimiento por el que Pagaste

Aquí es donde realmente viven la mayoría de las decisiones de “mantenimiento” para el acero HiB, y se toman una sola vez, durante la fabricación, no repetidamente. El ejemplo más claro: el recocido de alivio de tensiones, típicamente ejecutado a 720-750°C para material de grano orientado y utilizado como un paso estándar para eliminar la tensión mecánica después de estampar o enrollar un núcleo, anula el efecto de refinamiento de dominios en grados HiB grabados con láser y de dominios refinados. Los grados de grano orientado convencionales en realidad están destinados a medirse después del mismo paso de recocido — la situación opuesta. Un fabricante que ejecuta cada núcleo a través del mismo recocido estándar independientemente del grado puede convertir silenciosamente material con precio HiB en rendimiento de grado convencional, y nunca saberlo a menos que alguien lo pruebe después.

La orientación del estampado y perforación importa por una razón relacionada pero separada: la elongación en acero de grano orientado corre significativamente más baja paralela a la dirección de laminación que transversal a ella, por lo que un proceso de troquel que no tenga en cuenta la orientación de la bobina corre el riesgo de agrietarse en curvas cerradas — un problema mecánico, no magnético, pero uno que aparece durante la misma ventana de fabricación. La propia guía del proveedor para verificar un proveedor de acero chino y certificado de prueba de molino vale la pena verificar de antemano, ya que el rastro de documentación importa más una vez que aparece un problema de fabricación meses después que en la entrega.

Monitoreo del Envejecimiento Magnético una Vez en Servicio

Una vez que un transformador está en servicio, lo más cercano a una preocupación continua es el envejecimiento magnético — un aumento lento en las pérdidas del núcleo durante años, impulsado principalmente por la migración de carbono residual a través del material e interfiriendo con el movimiento de la pared de dominio. Esta es exactamente la razón por la que la lámina CRGO y HiB terminada se descarburiza desde aproximadamente 0.02-0.09% de carbono en la losa inicial hasta aproximadamente 0.003-0.005% o menos en la lámina terminada — una reducción de casi dos órdenes de magnitud. El envejecimiento es un riesgo conocido y diseñado, no un defecto, pero tampoco se elimina completamente.

En la práctica, el envejecimiento se manifiesta como una caída gradual de eficiencia durante algo como 10-20 años de servicio, fácil de pasar por alto sin monitoreo deliberado ya que no es nada como una falla repentina. Las prácticas de mantenimiento rutinario del transformador — pruebas periódicas de pérdidas, monitoreo térmico — detectan esto de la misma manera que detectarían cualquier otro cambio lento relacionado con el núcleo, aunque no hay forma de intervenir en el acero en sí una vez que está sellado dentro de la unidad.

Preguntas Frecuentes

¿Necesita el acero HiB mantenimiento regular una vez instalado?

No, no directamente. Una vez que se ensambla en un núcleo de transformador sellado, no hay servicio periódico del acero en sí. El mantenimiento que importa ocurre antes, durante el almacenamiento y la fabricación, o aparece indirectamente a través del monitoreo rutinario del rendimiento del transformador después.

¿Cómo debe almacenarse la bobina HiB antes de la fabricación?

En interiores, en un ambiente seco, idealmente aún en su embalaje protector original hasta poco antes del uso, con manipulación cuidadosa para evitar rayar la superficie de dominios refinados o exponer los bordes cortados a humedad prolongada.

¿Puede el recocido de alivio de tensiones dañar el rendimiento de HiB?

Sí, específicamente para grados grabados con láser y de dominios refinados. El recocido de alivio de tensiones estándar anula el efecto de refinamiento de dominios, por lo que un proceso de fabricación necesita tener esto en cuenta antes de enrutar material HiB a través del mismo recocido utilizado para grados convencionales.

Envejecimiento magnético en acero HiB — ¿qué es?

Un aumento lento en las pérdidas del núcleo durante años de servicio, impulsado por el carbono residual en el material. Es por eso que el contenido de carbono se descarburiza a niveles muy bajos durante la producción, aunque el efecto no se elimina completamente, solo se ralentiza a una escala de años en lugar de meses.

¿Hay una forma de inspeccionar la condición del núcleo HiB después de años en servicio?

No el acero directamente, a menos que se realice un desmontaje completo. El mantenimiento rutinario del transformador — pruebas periódicas de pérdidas y monitoreo térmico — detecta los efectos prácticos de cambios relacionados con el núcleo, incluyendo el envejecimiento magnético gradual, sin requerir acceso directo a las laminaciones en sí.

Referencias

1. JFE Steel Corporation. Electrical Steel Sheets: JFE G-CORE, JFE N-CORE (Cat. No. F1E-001-08), Stress-Relief Annealing. https://www.jfe-steel.co.jp/en/products/electrical/catalog/f1e-001.pdf
2. ASTM International. ASTM A876/A876M-17e1 — Standard Specification for Flat-Rolled, Grain-Oriented, Silicon-Iron, Electrical Steel, Fully Processed Types. https://store.astm.org/a0876-17e01.html
3. ASTM International. ASTM D1748-10(2015) — Standard Test Method for Rust Protection by Metal Preservatives in the Humidity Cabinet. https://store.astm.org/d1748-10r15.html
