Puntos Clave
- Las designaciones de acabado de superficie ASME BPE — SF1 a SF4, aproximadamente 0,51 μm hasta 0,38 μm Ra — fueron desarrolladas alrededor del acero inoxidable, pero los compradores especifican rutinariamente tubo de titanio con las mismas designaciones para sistemas higiénicos y de alta pureza.
- Para el acero inoxidable, un acabado de bore más fino existe en parte para proteger la capa pasiva de óxido de cromo que le proporciona resistencia a la corrosión. La capa de óxido propia del titanio no necesita esa ayuda — es excelente independientemente de la rugosidad de la superficie.
- La verdadera razón para especificar un acabado de bore fino en tubo de titanio en estas aplicaciones es el control de carga microbiana y particulado, no la corrosión — las superficies rugosas ofrecen lugares donde las bacterias y contaminantes pueden ocultarse, independientemente de si el metal base se está corroyendo.
- El pulido electroquímico elimina los picos microscópicos dejados por el procesamiento mecánico, lo que realmente reduce el riesgo de limpiabilidad — no es un mecanismo de corrosión en absoluto en el caso del titanio.
- Invertir esta distinción conduce a sobre-especificación (pagar por requisitos de acabado impulsados por corrosión que el titanio no necesita) o bajo-especificación (asumir que la resistencia a la corrosión natural del titanio hace que el acabado de bore sea irrelevante, cuando la limpiabilidad aún depende de él).
La Respuesta Corta
Si está especificando tubo de titanio para un sistema farmacéutico o de alta pureza, probablemente verá referencias a designaciones de acabado de superficie ASME BPE — SF1 aproximadamente 0,51 μm Ra para pulido mecánico, hasta SF4 aproximadamente 0,38 μm Ra para electropolido. Esas designaciones fueron construidas alrededor del acero inoxidable, y los compradores las aplican al tubo de titanio en los mismos sistemas principalmente por conveniencia práctica, no porque el titanio realmente necesite un acabado de superficie fino por la misma razón que el acero inoxidable.
Aquí está la distinción que realmente importa: la resistencia a la corrosión del acero inoxidable depende de una capa delgada de óxido de cromo, y una superficie más rugosa puede hacer que esa capa sea más vulnerable a ser interrumpida localmente. La capa de óxido propia del titanio no tiene esa vulnerabilidad — es estable y autorreparable independientemente de qué tan rugosa o lisa sea la superficie. Entonces, si está especificando un acabado de bore fino en tubo de titanio esperando un beneficio de resistencia a la corrosión, ese beneficio específico en gran medida no está presente. La verdadera razón para especificarlo de todas formas es diferente, y sigue siendo una razón válida.
Por Qué Esto No Es una Cuestión de Corrosión para el Titanio
La resistencia a la corrosión del titanio proviene de una película de óxido densa y adherente que se reforma casi instantáneamente si se perturba — un mecanismo fundamentalmente diferente de la capa pasiva de óxido de cromo del acero inoxidable, que es más delgada y puede ser más sensible a la condición de la superficie y la química local en defectos microscópicos. Una superficie de bore más rugosa en acero inoxidable puede crear puntos donde esa capa pasiva se compromete más fácilmente. El óxido del titanio no tiene los mismos puntos débiles; rugoso o liso, se comporta de la misma manera químicamente.
Eso significa que la justificación “proteger la capa pasiva” para un acabado de superficie fino — una razón real y legítima en acero inoxidable — en gran medida no se aplica al titanio. Cualquiera que especifique el acabado de bore de titanio puramente para protección contra la corrosión está resolviendo un problema que el titanio en realidad nunca tuvo.
Los Números Detrás del “Acabado Fino”
| Designación | Ra Típico | Proceso | Para Qué Realmente Sirve |
|---|---|---|---|
| SF1 | ~0,51 μm (20 μin) máx | Pulido mecánico | Acabado higiénico de base |
| SF4 | ~0,38 μm (15 μin) máx | Electropolido | Acabado más fino, defectos de superficie reducidos |
El pulido electroquímico funciona disolviendo puntos altos microscópicos en la superficie a través de un proceso electroquímico controlado, dejando una superficie más lisa y uniforme de lo que el pulido mecánico solo puede lograr. En acero inoxidable, ese proceso también concentra cromo en la superficie, reforzando la capa pasiva — un beneficio secundario de corrosión. En titanio, aún obtiene la superficie más lisa y uniforme; simplemente no obtiene ese beneficio particular, porque la química del óxido del titanio no funciona de la misma manera.

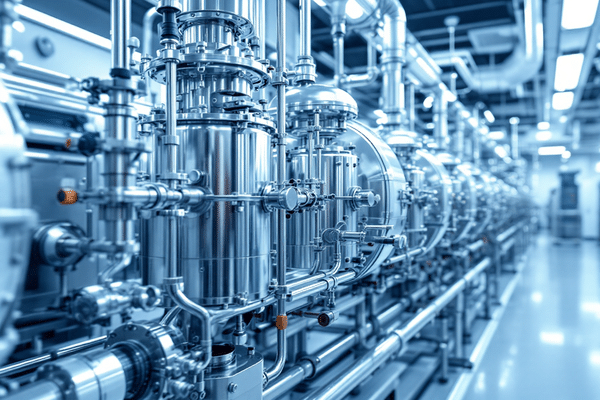

Dónde Esto Realmente Aparece: Farmacéutica y Semiconductores
En sistemas farmacéuticos y de bioprocesamiento, un bore interno más rugoso proporciona a las bacterias y biopelículas un lugar para establecerse, independientemente de si el metal subyacente se está corroyendo. Las superficies en contacto con el producto se especifican con un acabado fino porque la limpiabilidad y el control de carga microbiana son los objetivos reales — no la prevención de corrosión. El tubo de titanio utilizado en estos sistemas necesita el mismo acabado fino exactamente por esta razón, aunque su resistencia a la corrosión sería igual de buena con un acabado más rugoso.
En entrega de gas de semiconductores de ultra-alta pureza, la preocupación se desplaza ligeramente hacia la generación de particulado — una superficie interna más rugosa puede desprender o atrapar partículas que contaminen un proceso extremadamente sensible, nuevamente independientemente de la corrosión. La misma lógica se aplica: el acabado importa por lo que hace a la topología de la superficie y el comportamiento de las partículas, no porque el titanio necesite ayuda para resistir la química del proceso.
Qué Poner Realmente en una Especificación
- Especifique el requisito Ra real y la designación (SF1, SF4, o su propio estándar interno) en lugar de simplemente escribir “pulido” o “limpio” — el lenguaje vago produce resultados inconsistentes de diferentes proveedores.
- Indique la razón en su propia documentación — control de carga microbiana/limpiabilidad o control de particulado — para que su propio equipo no asuma posteriormente que fue una especificación de corrosión y la relaje erróneamente pensando que el titanio “no la necesita”.
- Confirme que su proveedor puede verificar Ra con medición real, no solo una verificación visual o táctil — las afirmaciones de acabado de superficie son tan buenas como la forma en que se verifican.
- No asuma que un acabado más rugoso y más barato está bien para el titanio “porque el titanio no se corroe” — esa lógica confunde dos propiedades separadas. La resistencia a la corrosión y la limpiabilidad no son el mismo requisito, incluso en un metal donde uno de ellos viene gratis.
Preguntas Frecuentes
¿Necesita el tubo de titanio un acabado de bore fino para resistir la corrosión?
No por la misma razón que el acero inoxidable. La capa de óxido del titanio es estable y autorreparable independientemente de la rugosidad de la superficie, por lo que la lógica “proteger la capa pasiva” detrás de las especificaciones de acabado fino en acero inoxidable en gran medida no se transfiere al titanio.
Entonces, ¿por qué las especificaciones de tubo de titanio farmacéutico aún requieren un acabado de bore fino?
Porque el impulsor real en sistemas higiénicos y de alta pureza es el control de carga microbiana y particulado, no la resistencia a la corrosión. Una superficie rugosa proporciona a las bacterias y contaminantes lugares para alojarse independientemente de si el metal subyacente se está degradando — ese riesgo existe en el titanio tal como lo haría en cualquier otro metal.
¿Qué valor Ra debo especificar realmente para tubo de titanio en un sistema de estilo BPE?
Las mismas designaciones ASME BPE utilizadas para acero inoxidable se aplican comúnmente por convención — SF1 (~0,51 μm) para pulido mecánico, SF4 (~0,38 μm) para electropolido — aunque el estándar fue desarrollado alrededor del acero inoxidable. Confirme la designación específica y el método de verificación con su proveedor y sus propios requisitos de proceso.
¿Es diferente el electropolido del titanio del electropolido del acero inoxidable?
El proceso electroquímico básico es similar, pero el beneficio relacionado con la corrosión que proporciona el electropolido en acero inoxidable (reforzar la capa pasiva enriquecida en cromo) no se aplica de la misma manera al titanio, ya que la química del óxido del titanio es fundamentalmente diferente. El beneficio de suavizado de superficie y limpiabilidad aún se aplica a ambos.
Referencias
- ASME. ASME BPE — Bioprocessing Equipment Standard. https://www.asme.org/codes-standards/find-codes-standards/bpe-bioprocessing-equipment
- Harrison Electropolishing. Electropolishing to ASME BPE Specifications. https://www.harrisonep.com/electropolishing-asme-bpe.html
- Alfa Laval. How to Choose Quality Tubes and Fittings for Pharmaceutical Processes: Surface Finish. https://www.alfalaval.com/media/stories/pharmaceutical-production/how-to-choose-quality-tubes-and-fittings-for-pharmaceutical-processes-surface-finish/
- Astro Pak. ASME BPE Surface Finish Designations: Ensuring Purity and Smooth Surfaces in High Purity Piping and Fittings. https://astropak.com/asme-bpe-surface-finish-designations/
