Puntos Clave
- Los costos de proyectos de tuberías oscilan entre el 20% y el 66% del costo total del proyecto según el alcance, y el material por sí solo es solo una parte — la fabricación, instalación y pruebas son partidas separadas que se suman rápidamente.
- Los accesorios individuales — bridas, tees, acoplamientos, uniones — rutinariamente cuestan más por kilogramo que la tubería recta que conectan, porque forjar y mecanizar una forma de accesorio desperdicia mucho más material que laminar o extruir una longitud recta.
- La dificultad de mecanizado del titanio (velocidades de corte lentas, desgaste rápido de herramientas) hace que la prima de costo de accesorios sea más amplia que la que sería en un material más fácil de mecanizar — los mismos desafíos de procesamiento que afectan la placa y tubería terminadas impactan los accesorios aún más porque hay más conformado y menos remoción de stock directa.
- Una cotización que solo muestra un precio por metro o por kilogramo para tubería recta solo te está informando sobre la parte más barata del sistema.
- Presupuestar un proyecto de tuberías de titanio basándose solo en el precio de la tubería es una de las formas más comunes en que un proyecto supera su presupuesto de material sin que nadie realmente haya hecho algo incorrecto.
La Respuesta Corta
Esto es lo que sorprende a muchos compradores en su primer proyecto de tuberías de titanio: la tubería recta es a menudo la parte más barata, por kilogramo, de todo el sistema. Los proyectos de tuberías en general pueden oscilar entre el 20% y el 66% del costo total del proyecto según el alcance, y el material es solo una parte de ese número — la mano de obra de fabricación, instalación y las pruebas de presión son costos separados que se suman. Dentro del lado del material específicamente, los accesorios, bridas y válvulas rutinariamente cuestan más por kilogramo que la tubería recta que los conecta, a veces considerablemente más.
He visto a compradores presupuestar un proyecto de titanio basándose en una cotización limpia de tubería por metro, sentirse bien con el número, y luego ser sorprendidos tres semanas después por una cotización de accesorios y bridas que reinicia su presupuesto completo. Nadie hizo nada incorrecto. Solo cotizaron la parte del sistema que era más fácil de cotizar y asumieron que el resto se escalaría proporcionalmente. No es así.
Por Qué los Accesorios Cuestan Más Por Kilogramo Que la Tubería Que Conectan

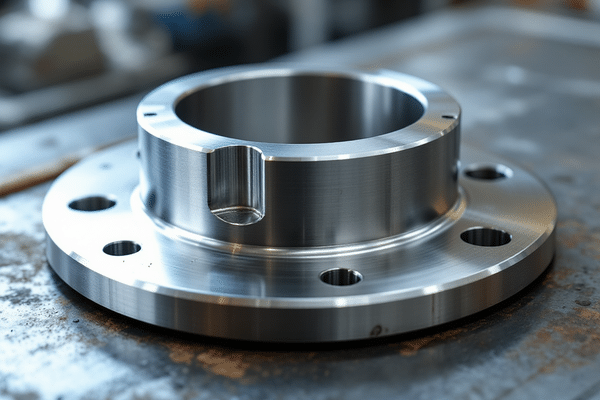

La tubería recta — ya sea sin costura o soldada — proviene de un proceso relativamente eficiente: extrusión, perforación o laminación y soldadura de una longitud continua. Un accesorio, por el contrario, generalmente comienza su vida como una pieza forjada que luego se mecaniza sustancialmente en su forma final — la curva de un codo, el círculo de pernos y la cara de una brida, la rama de un tee. Ese proceso de conformado elimina mucho material como chatarra, y el forjado más el mecanizado pesado es simplemente un proceso más intensivo en mano de obra y equipos que laminar una longitud recta al tamaño.

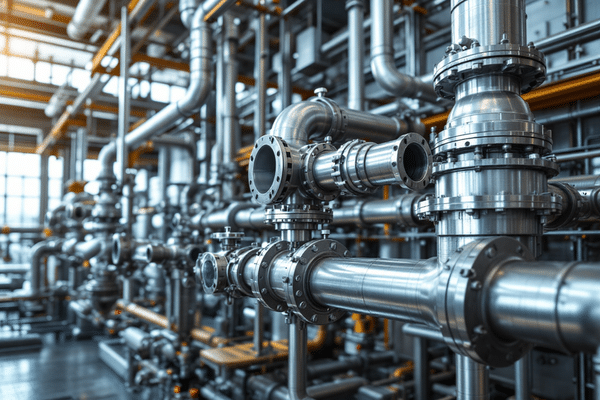

Eso es cierto para cualquier metal, pero se ve claramente en los precios publicados: los accesorios de brida individual comúnmente oscilan entre aproximadamente $7 y $36 dependiendo del tamaño y especificación, y eso es antes de multiplicarlo en cada punto de conexión en una tubería real. Un sistema con una docena de codos, un puñado de tees y bridas en cada junta brida puede acumular costos de accesorios que rivalicen o superen el costo de la tubería recta, aunque los accesorios sean una pequeña fracción del peso total y la longitud del sistema.
La Dificultad de Mecanizado del Titanio Hace Esta Brecha Más Amplia
Esta es la parte que es específica del titanio en lugar de tuberías en general. Mecanizar titanio es genuinamente más difícil que mecanizar la mayoría de otros metales estructurales — velocidades de corte lentas, requisitos pesados de refrigerante e desgaste rápido de herramientas son todos parte del trato, debido a la pobre conductividad térmica del titanio y su tendencia a reaccionar con los recubrimientos de herramientas a temperatura de corte. Una tubería recta no necesita mucho mecanizado más allá de cortar a longitud y preparar los extremos. Una pieza forjada necesita sustancialmente más material removido para alcanzar su forma final, y cada bit de ese mecanizado se encuentra con el mismo problema de velocidad lenta y desgaste rápido.
Dicho claramente: la brecha de costo de fabricación entre “tubería recta” y “accesorio conformado” que existe para cada metal es más amplia para el titanio que lo que sería para un material más fácil de mecanizar, porque el paso de conformado en sí es más costoso en el titanio específicamente.
Qué Realmente Pertenece a un Presupuesto de Tuberías de Titanio
Un presupuesto real para un sistema de tuberías de titanio necesita incluir, como mínimo:
- Tubería recta — sin costura o soldada, según tus requisitos reales de presión y servicio
- Accesorios — codos, tees, reductores, acoplamientos — cotizados individualmente, no estimados como un porcentaje del costo de tubería
- Bridas — cotizadas por punto de conexión, que escala con la complejidad del sistema, no solo con la longitud total de tubería
- Mano de obra de soldadura y fabricación — los requisitos de soldadura del titanio (purga de gas inerte, soldadores calificados) agregan costo real de mano de obra más allá del material en sí
- Pruebas de presión e inspección — especialmente para cualquier cosa más allá del servicio más rutinario
- Flete y manejo — la densidad de valor del titanio significa que los términos de flete importan más de lo que lo harían para un sistema de acero equivalente
Una Forma Aproximada de Verificar una Cotización
Si una cotización solo muestra un número único por metro o por kilogramo y nada desglosado para accesorios, bridas y mano de obra, esa no es una cotización de sistema completo — es una cotización de tubería con un precio de tamaño de sistema implícito. Solicita que los accesorios y bridas se coticen por separado, y pregunta qué alcance de soldadura y pruebas realmente se incluye, antes de comparar ese número contra una cotización competidora que podría ya tener todo eso itemizado. Dos cotizaciones que se ven muy separadas en un precio de tubería desnuda pueden terminar casi idénticas una vez que el alcance completo del sistema realmente es comparación de manzanas con manzanas.
Preguntas Frecuentes
¿Por qué los accesorios de titanio cuestan más por kilogramo que la tubería en sí?
Los accesorios generalmente se forjan y luego se mecanizan fuertemente en su forma final, lo que desperdicia más material y requiere más tiempo de procesamiento que laminar o extruir una longitud de tubería recta. Esa diferencia de fabricación genera una prima de costo real por kilogramo en accesorios versus tubería recta, en cualquier metal — y es más pronunciada en el titanio porque el titanio también es más difícil y más lento de mecanizar que la mayoría de alternativas.
¿Qué porcentaje del costo total de un proyecto de tuberías es material versus todo lo demás?
Varía ampliamente según el proyecto, pero las estimaciones publicadas sitúan los costos totales de tuberías — material, fabricación e instalación combinados — en cualquier lugar entre el 20% y el 66% del costo general del proyecto. El material solo, especialmente solo tubería recta, es solo una pieza de eso.
¿Qué debo solicitar a un proveedor para obtener un costo total de sistema preciso?
Solicita que la tubería recta, accesorios y bridas se coticen por separado en lugar de agruparse en un número, y confirma qué alcance de soldadura, pruebas e inspección se incluye. Un precio de tubería por metro desnudo sin ese desglose no es una cotización de sistema.
¿La dificultad de mecanizado del titanio realmente afecta el costo de accesorios tanto?
Es un factor real, no uno menor. Las velocidades de corte lentas del titanio y el desgaste rápido de herramientas se aplican a cada paso de mecanizado que requiere un accesorio, y los accesorios inherentemente requieren más mecanizado que tubería recta — así que el patrón general de “los accesorios cuestan más que la tubería” que existe para cualquier metal es mediblemente más amplio en el titanio.
Referencias
- Piping and Interface Engineering. Piping Costing: Dollars Associated with Piping. https://pipingandinterface.com/piping-costing/
- Piping Guide. Costing of Pipelines. https://www.pipingguide.net/2009/04/costing-of-pipelines-2.html
- Sandvik Coromant. Troublesome Titanium: Tips on Machining This Tough Material. https://www.sandvik.coromant.com/en-us/troublesome-titanium-tips-on-machining-this-tough-
- Marcel Piping. Titanium Flanges, ASTM B381 Ti Gr. 2 / Gr. 5 Pipe Flange Manufacturers. https://www.marcelpiping.com/titanium-flanges/
