01 — Descripción General

Acero para Transformador de Corriente (CT)

El acero para transformador de corriente (CT) es material de bobina magnética blanda — acero al silicio de grano orientado laminado en frío, acero al silicio de grano no orientado laminado en frío, y aleación de níquel-hierro de alta permeabilidad — suministrado por ZHX Steel para núcleos de transformadores de medida. A diferencia del material de laminación para transformadores de potencia, el material del núcleo CT se selecciona principalmente por su baja corriente de excitación y permeabilidad estable en el rango de carga especificado, ya que el comportamiento magnético del material es lo que determina el error de relación y el desplazamiento de fase del transformador.

ZHX Steel suministra acero CT como bobina cortada, laminaciones estampadas E-I o núcleo C, procesado al diámetro exterior, diámetro interior y altura de apilamiento especificados para la clase de precisión requerida. Los ciclos de recocido final se establecen por grado para desarrollar la curva B-H afilada y de baja coercitividad necesaria para servicio de clase de medición y clase de protección, y el material se prueba para pérdida de núcleo y permeabilidad antes de su liberación.

Se dispone de bobina de stock, tira cortada, laminaciones estampadas y núcleos bobinados terminados, suministrados desnudos o con revestimiento de aislamiento interlaminado tipo C5/C6 según el método de apilamiento y los requisitos de ensamblaje final.

I PRIMARY S1 S2 OD ID SECTION A-A laminaciones de tira construcción radial NÚCLEO CT — VISTA FRONTAL / SECCIÓN
  • Forma de SuministroBobina / tira cortada / laminaciones estampadas / núcleo bobinado
  • Formas de NúcleoToroidal, núcleo C cortado, E-I estampado
  • Espesor de Tira0,20 – 0,35 mm
  • Rango de Diámetro Exterior15 – 500 mm
  • Opciones de RevestimientoDesnudo / revestimiento de aislamiento C5 / C6
  • Normas AplicablesASTM A876, ASTM A753, IEC 60404-8-7
02 — Opciones de Grado / Tipo
27M4 / 30M5 SERIES

Laminado en Frío de Grano Orientado (CRGO)

Tira Fe-3%Si con textura {110}<001> afilada, proporcionando alta permeabilidad y baja pérdida de núcleo en la dirección de laminación. Preferido para núcleos CT de clase de medición donde el error de relación y ángulo de fase deben mantenerse en el rango de carga especificado.

  • Espesor0,23 – 0,30 mm
  • Permeabilidad B8001,85 – 1,90 T
  • Pérdida de Núcleo @1,7T/50Hz≤ 0,75 – 0,95 W/kg
50W470 / 50W600 SERIES

Laminado en Frío de Grano No Orientado (CRNGO)

Tira Fe-3%Si con respuesta magnética isotrópica en el plano de la lámina. Adecuado para CTs de clase de protección, núcleos C cortados y laminaciones estampadas donde la dirección del flujo no está fija a un único eje de laminación.

  • Espesor0,27 – 0,35 mm
  • Permeabilidad B50001,55 – 1,65 T
  • Pérdida de Núcleo @1,5T/50Hz≤ 4,70 – 6,00 W/kg
1J50 / 1J79 SERIES

Aleación de Níquel-Hierro de Alta Permeabilidad

Aleación Ni-Fe (tipo Permalloy, equivalente ASTM A753) que ofrece permeabilidad inicial muy alta y baja remanencia. Se utiliza en núcleos CT de medición de precisión e ingresos que requieren corriente de excitación mínima en clase de precisión 0,1 – 0,2S.

  • Espesor0,10 – 0,30 mm
  • Permeabilidad μi15.000 – 60.000
  • Bs (T)0,75 – 1,55
03 — Especificaciones
Hoja de Datos — Acero para Transformador de Corriente (CT) / Rangos de Referencia por Familia de Grado
Parámetro Acero al Silicio CRGO Acero al Silicio CRNGO Aleación Ni-Fe
Espesor de Tira 0,23 – 0,30 mm 0,27 – 0,35 mm 0,10 – 0,30 mm
Ancho de Bobina / Tira 10 – 1000 mm 10 – 1000 mm 10 – 300 mm
Rango de Diámetro Exterior / Interior del Núcleo Ø20 – Ø500 mm Ø20 – Ø500 mm Ø15 – Ø300 mm
Altura de Apilamiento / Núcleo 6 – 100 mm 6 – 100 mm 5 – 80 mm
Densidad de Flujo de Saturación Bs 1,95 – 2,03 T 1,85 – 1,95 T 0,75 – 1,55 T
Pérdida de Núcleo Típica ≤ 0,95 W/kg @1,7T/50Hz ≤ 6,00 W/kg @1,5T/50Hz ≤ 0,30 W/kg @0,5T/1kHz
Permeabilidad Inicial μi 1.500 – 5.000 400 – 1.200 15.000 – 60.000
Clase de Precisión CT Típica Servida 0,2 / 0,5 (medición) 5P / 10P (protección) 0,1 / 0,2S (medición de precisión)
Factor de Apilamiento 0,95 – 0,97 0,92 – 0,96 0,85 – 0,90
Tolerancia Dimensional (Diámetro Exterior/Interior) ± 0,5 mm ± 0,5 mm ± 0,3 mm
Normas de Referencia ASTM A876, GB/T 2521 IEC 60404-8-4, GB/T 2521.2 ASTM A753, GB/T 14986
Los valores representan rangos típicos de fábrica bajo condiciones de prueba estándar; la clase de precisión final es un resultado a nivel de sistema confirmado por el fabricante del CT en el diseño y prueba de tipo, no solo por el material del núcleo.
04 — Flujo de Producción
01

Fusión y Laminación en Caliente

Acero al silicio o aleación de níquel-hierro fundidos a la química de grado y laminados en caliente a calibre intermedio con verificación de composición en línea.

02

Laminación en Frío a Calibre

Reducción en frío de múltiples pasadas al espesor final de tira, desarrollando la textura de deformación requerida para el recocido de crecimiento de grano posterior.

03

Recocido de Descarburación

Recocido continuo en atmósfera controlada para eliminar carbono y establecer la estructura de grano primaria recristalizada.

04

Revestimiento de Aislamiento

Revestimiento inorgánico u orgánico-inorgánico tipo C5/C6 aplicado para controlar la pérdida por corrientes parásitas interlaminares.

05

Recocido Final a Alta Temperatura

Recristalización secundaria o recocido de crecimiento de grano para desarrollar la textura final, afilar la curva B-H y estabilizar la permeabilidad.

06

Corte, Estampado y Formación de Núcleo

Bobina cortada al ancho o estampada en laminaciones E-I / núcleo C, o bobinada en cinta en núcleos toroidales, con verificación dimensional y magnética antes de su liberación.

05 — Aplicaciones
APP. 01

CTs de Medición de Ingresos de Servicios Públicos

Núcleos CRGO y Ni-Fe de alta permeabilidad para transformadores de corriente de clase de medición que requieren error de relación y ángulo de fase ajustado.

APP. 02

CTs de Clase de Protección

Núcleos C cortados CRNGO y laminaciones estampadas para CTs de servicio de relé en esquemas de protección de alimentadores y barras de subestación.

APP. 03

Transformadores de Medida Integrados en Celdas de Maniobra

Núcleos CT bobinados y estampados integrados en celdas de maniobra de media y baja tensión para detección de corriente e interbloqueo.

APP. 04

Detección de Corriente Residual y Falla a Tierra

Núcleos toroidales Ni-Fe y CRGO para CTs de secuencia cero en dispositivos de protección por fuga a tierra y falla a tierra.

APP. 05

Monitoreo de Calidad de Potencia y Energía

Núcleos de grado de precisión para medidores de panel, analizadores de potencia y sensores de corriente de submedición.

APP. 06

Medición de Interconexión a Red de Energía Renovable

Núcleos CT para medición de ingresos y protección en puntos de interconexión solar y eólica.

APP. 07

Detección de Corriente de Tracción Ferroviaria

Núcleos CRGO y CRNGO robustos para transformadores de corriente a bordo y en vía en sistemas de tracción ferroviaria.

APP. 08

Relés de Protección de Motores Industriales

Núcleos CT para relés de protección por sobrecorriente, falla a tierra y diferencial en circuitos de motores y alimentadores industriales.

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Escenarios de Aplicación

Una galería visual que muestra nuestros productos impulsando el éxito en diversas aplicaciones industriales.

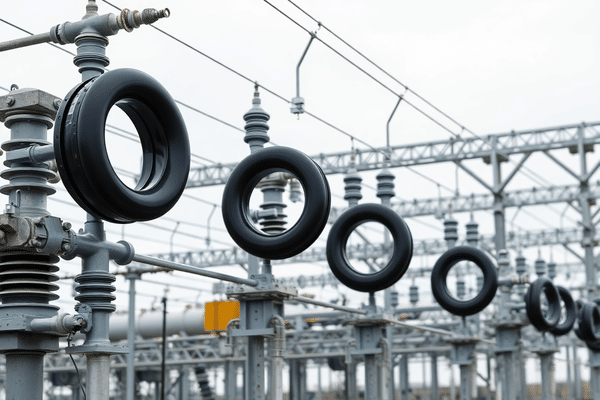

  • ct de medición de subestación de servicios públicos

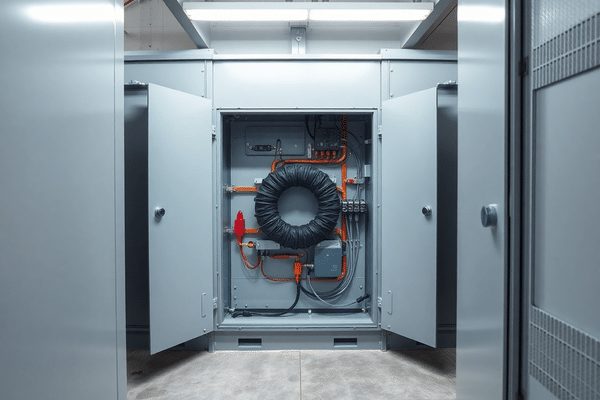

  • ct de protección de celda de maniobra mv
  • ct de medición de interconexión a red de granja solar

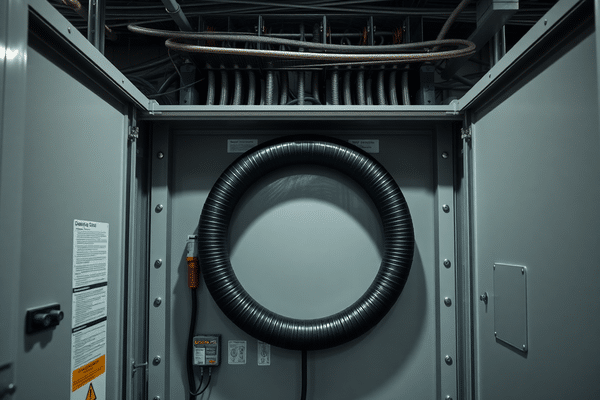

  • ct de protección de subestación de tracción ferroviaria

Preguntas Frecuentes

Todo lo que necesita saber antes de pedir el Acero para Transformador de Corriente (CT).

El acero CT es material de bobina magnética blanda diseñado para núcleos de transformadores de medida utilizados en medición de servicios públicos, relés de protección y aplicaciones de detección de corriente de precisión. El material del núcleo se selecciona principalmente por su baja corriente de excitación y permeabilidad estable en el rango de carga nominal del CT. Lo suministramos como bobina de stock, tira cortada, laminaciones estampadas o núcleos toroidales bobinados en cinta, con el ciclo de recocido final personalizado según el grado y la clase de precisión que necesite.

Ofrecemos tres familias principales. Acero al silicio laminado en frío de grano orientado (CRGO), serie 27M4/30M5 (Fe-3%Si, textura {110}<001>), espesor 0,23-0,30 mm, permeabilidad B800 de 1,85-1,90 T y pérdida de núcleo ≤0,75-0,95 W/kg a 1,7T/50Hz — la opción estándar para núcleos CT de clase de medición. Acero al silicio laminado en frío de grano no orientado (CRNGO), serie 50W470/50W600 (Fe-3%Si, isotrópico), espesor 0,27-0,35 mm, permeabilidad B5000 de 1,55-1,65 T y pérdida de núcleo ≤4,70-6,00 W/kg a 1,5T/50Hz — utilizado para CTs de clase de protección, núcleos C cortados y laminaciones estampadas. Aleación de níquel-hierro de alta permeabilidad, serie 1J50/1J79 (tipo permalloy, equivalente ASTM A753), espesor 0,10-0,30 mm, permeabilidad inicial 15.000-60.000 y densidad de flujo de saturación 0,75-1,55 T — reservada para CTs de medición de precisión e ingresos en precisión 0,1-0,2S.

El ancho de bobina y tira cortada va de 10-1000 mm para ambos grados de acero al silicio y 10-300 mm para la aleación de níquel-hierro. El rango de diámetro exterior/interior del núcleo terminado va de Ø20-Ø500 mm para acero al silicio y Ø15-Ø300 mm para aleación de níquel-hierro, con alturas de apilamiento de 6-100 mm (acero al silicio) o 5-80 mm (aleación de níquel-hierro). La tolerancia dimensional en diámetro exterior/interior es ±0,5 mm para grados de acero al silicio y ±0,3 mm para la aleación de níquel-hierro — se pueden discutir tolerancias más ajustadas para diseños de medición de precisión.

El acero al silicio CRGO apunta a clases de precisión de medición 0,2/0,5, con densidad de flujo de saturación 1,95-2,03 T y permeabilidad inicial 1.500-5.000. El acero al silicio CRNGO apunta a clases de protección 5P/10P, con densidad de flujo de saturación 1,85-1,95 T y permeabilidad inicial 400-1.200. La aleación de níquel-hierro apunta a clases de precisión 0,1/0,2S, con densidad de flujo de saturación 0,75-1,55 T, permeabilidad inicial 15.000-60.000 y pérdida de núcleo tan baja como ≤0,30 W/kg a 0,5T/1kHz. Tenga en cuenta que la clase de precisión final es un resultado a nivel de sistema confirmado por el fabricante del CT en el diseño y prueba de tipo — los valores anteriores representan rangos típicos de fábrica bajo condiciones de prueba estándar.

Suministramos núcleos toroidales, núcleos C cortados, laminaciones E-I estampadas y bobina/tira cortada. Las opciones de revestimiento son desnudo (sin revestimiento) o revestimiento de aislamiento inorgánico u orgánico-inorgánico tipo C5/C6 para controlar la pérdida por corrientes parásitas interlaminares — el factor de apilamiento va de 0,95-0,97 para CRGO, 0,92-0,96 para CRNGO y 0,85-0,90 para la aleación de níquel-hierro dependiendo del revestimiento y método de laminación.

La producción sigue seis etapas: (1) fusión y laminación en caliente a la química de grado objetivo y calibre intermedio, (2) laminación en frío de múltiples pasadas a calibre final, desarrollando la textura de deformación, (3) recocido de descarburación en atmósfera controlada para eliminar carbono, (4) revestimiento de aislamiento C5/C6 aplicado según el método de apilamiento previsto, (5) recocido final a alta temperatura para recristalización secundaria que afila la curva B-H, y (6) corte, estampado y formación de núcleo con verificación dimensional y magnética antes de su liberación.

Las aplicaciones comunes incluyen CTs de medición de ingresos de servicios públicos, CTs de clase de protección para alimentadores y barras de subestación, transformadores de medida integrados en celdas de maniobra (MT/BT), toroides de detección de corriente residual y falla a tierra, equipos de monitoreo de calidad de potencia y energía, medición de interconexión a red de energía renovable (solar/eólica), detección de corriente de tracción ferroviaria y relés de protección de motores industriales.

El material se produce y prueba según ASTM A876, ASTM A753, IEC 60404-8-7 y equivalentes GB/T. Cada pedido incluye pruebas PMI (Identificación Positiva de Material) de terceros, y cada lote se prueba para pérdida de núcleo y permeabilidad antes de su liberación, por lo que recibe datos de rendimiento magnético documentados junto con el material.

Sí. El ancho de tira, diámetro exterior/interior del núcleo, altura de apilamiento, espesor de cinta y revestimiento se pueden adaptar a su especificación. Envíenos su clase de precisión objetivo, carga de funcionamiento y restricciones dimensionales y podemos recomendar el grado — CRGO, CRNGO o aleación de níquel-hierro — más adecuado para su diseño.

El acero al silicio CRGO es la opción económica predeterminada para CTs de medición estándar; CRNGO se adapta a CTs de clase de protección y diseños de laminación estampada; la aleación de níquel-hierro cuesta más por kilogramo pero ofrece la baja pérdida de núcleo y alta permeabilidad necesarias para medición de ingresos de precisión 0,1-0,2S. MOQ y plazo de entrega dependen del grado, dimensiones y cualquier corte, estampado o revestimiento personalizado solicitado — póngase en contacto con nuestro equipo de ventas con su especificación para precios exactos y plazos de entrega. Como distribuidor de Nivel 1 con sede en Wuxi, Jiangsu con 10 años de operación, empacamos todos los pedidos a estándares de exportación y podemos organizar documentación de exportación completa y envío internacional.
