Acero de Silicio de Grado Superior

Acero de silicio de grano orientado laminado en frío de grado técnico, con pérdidas en el núcleo excepcionalmente bajas y alta eficiencia energética para transformadores de potencia y distribución. Ensayado conforme a las normas internacionales ASTM A876 e IEC 60404-8-7.

Pérdida en el Núcleo Ultrabaja
Alta Permeabilidad
Certificado IEC / ASTM

Especificaciones Técnicas Detalladas

Datos químicos, mecánicos y de suministro completos para respaldar sus decisiones de ingeniería y aprovisionamiento.

Comparativa de Pérdidas en el Núcleo

P1.5/50 & P1.7/50 — Valores Máximos (W/kg)
Pérdida en el núcleo medida a 1,5 T / 50 Hz (P1.5/50)
y 1,7 T / 50 Hz (P1.7/50). Valores inferiores
indican mayor eficiencia.
* Todos los valores son límites máximos según IEC 60404-8-7 / ASTM A876. Los valores reales de ensayo de fábrica suelen superar los límites especificados.

Grado

Espesor (mm)

P1.5/50 Máx. (W/kg)

P1.7/50 Máx. (W/kg)

B8 (T)

Categoría

23ZH085

0.23
0.85
1.05

≥ 1.88
HiB Ultra

23ZH095

0.23
0.95
1.15

≥ 1.88
HiB

27ZH095

0.27
0.95
1.18

≥ 1.88
HiB

27ZH110

0.27
1.1
1.35

≥ 1.86
HiB Estándar

30ZH110

0.30
1.1
1.38

≥ 1.86
HiB Estándar

30ZH120

0.30
1.2
1.5

≥ 1.84
Convencional

35ZH125

0.35
1.25
1.6

≥ 1.82
Convencional

Catálogo de Grados HiB

Acero eléctrico de grano orientado laminado en frío de alta permeabilidad — gama completa de grados con propiedades magnéticas certificadas.
Rango de Espesor
0,23 – 0,35 mm Rango de Ancho
25 – 1250 mm
Peso de Bobina
3 – 18 TM Recubrimiento Superficial
Aislamiento C5 / C6
* P₁.₇/₅₀ — pérdida en el núcleo a 1,7 T, 50 Hz * B8 — densidad de flujo magnético a H=800 A/m * Factor de apilamiento según IEC 60404-13

Grado

Espesor (mm)

P₁.₇/₅₀ Máx. (W/kg)

B8 Mín. (T)

Factor de Apilamiento

Aplicación Principal

Disponibilidad

23ZH085

0.23

≤ 1.05

≥ 1.88

≥ 96.5%

Transformadores de ultra alta eficiencia
  • En Stock

23ZH095

0.23

≤ 1.15

≥ 1.88

≥ 96.5%

Transformadores de potencia EAT
  • En Stock

27ZH095

0.27

≤ 1.18

≥ 1.88

≥ 96.8%

Transformadores de gran potencia
  • En Stock

27ZH110

0.27

≤ 1.35

≥ 1.86

≥ 96.8%

Transformadores de distribución
  • En Stock

30ZH110

0.30

≤ 1.38

≥ 1.86

≥ 97.0%

Distribución y potencia media
  • En Stock

30ZH120

0.30

≤ 1.50

≥ 1.84

≥ 97.0%

Distribución estándar
  • Bajo Pedido

Calidad con Certificación Internacional

Cada bobina y laminación es trazable, ensayada y certificada conforme a las normas internacionales de acero eléctrico más exigentes

— garantizando un rendimiento fiable del transformador en cualquier aplicación.

ASTM A876
Especificación Estándar

Totalmente conforme con ASTM A876 para fleje de acero eléctrico de grano orientado, especificando requisitos de propiedades magnéticas, pérdidas en el núcleo y permeabilidad.

IEC 60404-8-7
Norma Internacional

Conforme a la especificación IEC 60404-8-7 para fleje y chapa de acero magnético de grano orientado laminado en frío, abarcando grados HiB y convencionales.

Certificados de Ensayo de Fábrica
CEF por Colada

Trazabilidad completa con Certificados de Ensayo de Fábrica por colada, que documentan composición química, propiedades mecánicas y resultados de ensayos magnéticos.

Inspección SGS
Verificación Independiente

Informes de inspección SGS disponibles bajo solicitud, que proporcionan verificación independiente de la calidad del producto, dimensiones y propiedades certificadas.

Factor de Apilamiento

La Variable de Eficiencia Oculta

El factor de apilamiento (también denominado factor de espacio o factor de laminación) es la relación entre la sección transversal neta de acero y la sección transversal bruta del núcleo, expresada en porcentaje. Determina directamente la eficiencia con la que el circuito magnético aprovecha el volumen físico del núcleo.

FA (%) = (Área Neta de Acero / Área Bruta del Núcleo) × 100

Medido según IEC 60404-13 · Expresado en porcentaje

Influencia del Recubrimiento Superficial en el Factor de Apilamiento

> Recubrimiento más delgado = mayor FA
Los recubrimientos nanocompuestos C5 (0,5–1,5 µm) ocupan un espacio interlaminar mínimo, permitiendo factores de apilamiento superiores al 96,5% incluso en espesores de 0,23 mm.

> Laminación más gruesa = mayor FA
Las laminaciones más gruesas (0,30–0,35 mm) presentan una menor proporción recubrimiento-acero, lo que mejora naturalmente el factor de apilamiento — a costa de unas pérdidas por corrientes de Foucault ligeramente superiores.

> Impacto en el diseño del transformador
Una reducción del 0,5% en el factor de apilamiento exige un incremento proporcional en la sección transversal del núcleo para mantener la misma densidad de flujo, lo que aumenta el coste y el peso del material.

Grado

Recubrimiento

Calibre

Factor de Apilam.

Nota de Diseño

23ZH085

C5 Nano

0,23 mm

≥ 96,5%

Óptimo para núcleos compactos

27ZH095

C5 Nano

0,27 mm

≥ 96,8%

Eficiencia equilibrada

30ZH110

C6 Estándar

0,30 mm

≥ 97,0%

Uso general

35ZH125

C6 Estándar

0,35 mm

≥ 97,0%

Alta velocidad de apilado

Diseñado para Infraestructuras Críticas

Acero de silicio CRGO especificado y en servicio en redes de transmisión globales, plantas industriales e instalaciones de energía renovable.

Transformadores de Potencia

Transformadores de potencia de extra alta tensión y alta tensión que requieren las pérdidas en vacío más bajas posibles. Los grados 23ZH085 y 27ZH095 ofrecen la relación óptima pérdida en el núcleo-permeabilidad para unidades de 100 MVA en adelante.

  • Grado Recomendado：23ZH085 / 27ZH095
  • Clase de Tensión：110 kV – 1000 kV
  • Objetivo de Pérdida en el Núcleo：< 1,05 W/kg @ 1,7T

Transformadores de Distribución

Transformadores de distribución de media tensión para redes eléctricas industriales y de servicio público. Los grados 27ZH110 y 30ZH110 equilibran la relación coste-eficiencia con el cumplimiento normativo de pérdidas en vacío (p. ej., Nivel 2, DOE 2016).

  • Grado Recomendado：27ZH110 / 30ZH110
  • Clase de Tensión：11 kV – 33 kV
  • Objetivo de Pérdida en el Núcleo：< 1,38 W/kg @ 1,7T

Grandes Generadores

Generadores hidráulicos, térmicos y eólicos donde el acero de grano orientado se utiliza en el núcleo del estátor. Los grados HiB de calibre fino minimizan las pérdidas rotacionales en el núcleo y mejoran la eficiencia del generador bajo condiciones de carga variable.

  • Grado Recomendado：23ZH095 / 27ZH095
  • Aplicación：Laminaciones del Núcleo del Estátor
  • Propiedad Clave：Baja pérdida rotacional en el núcleo

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

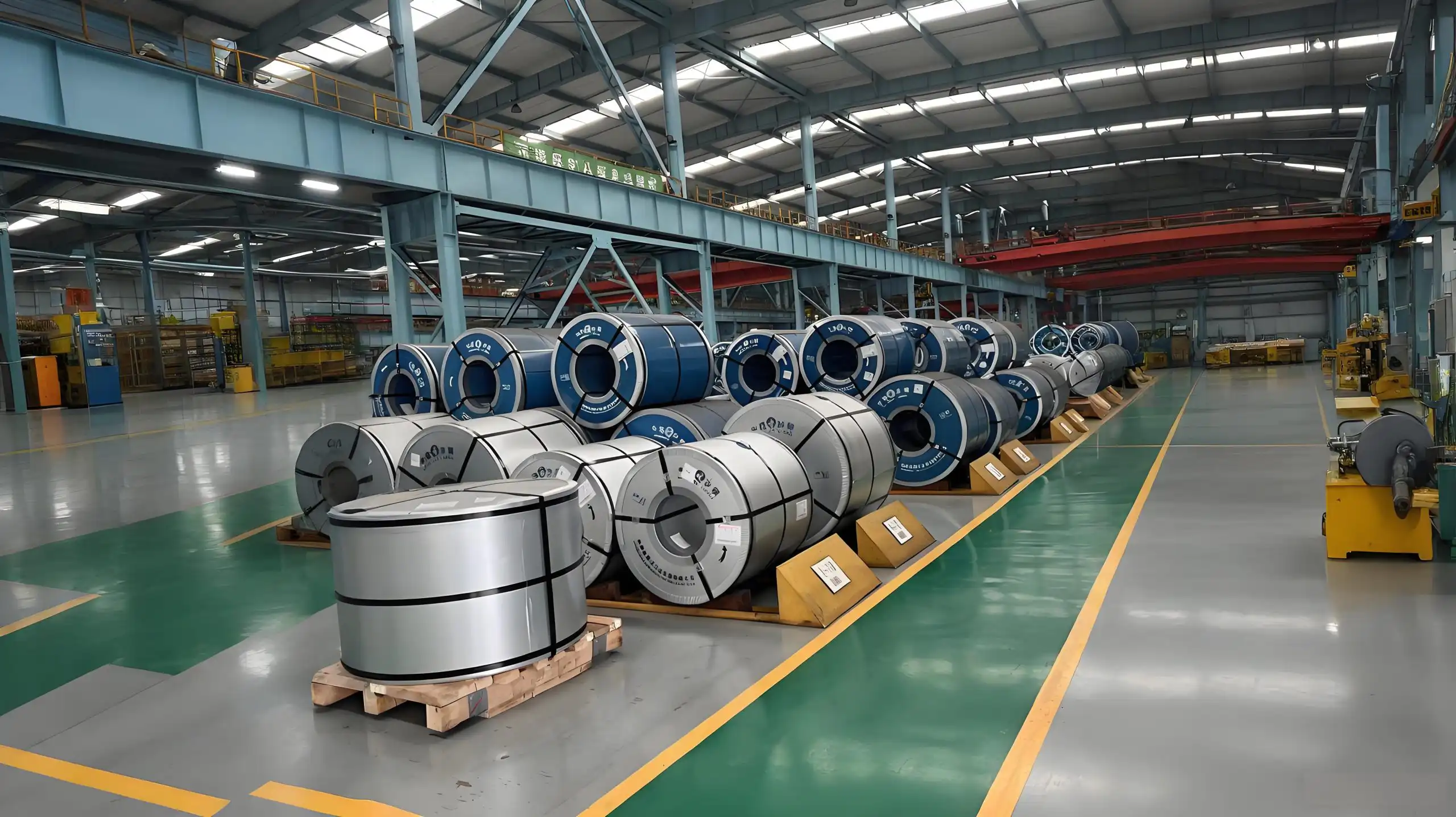

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Preguntas Frecuentes

Todo lo que necesita saber antes de realizar su pedido de Acero de Silicio CRGO de Alta Permeabilidad.

Los grados 23ZH085 y 27ZH095 son los recomendados para transformadores de potencia de extra alta tensión y alta tensión (clase 110–1000 kV) que necesitan las pérdidas en vacío más bajas, alcanzando el 23ZH085 una pérdida en el núcleo de ≤1,05 W/kg a 1,7T/50Hz. La mayoría de los grados, incluidos estos, están en stock, mientras que el 30ZH120 está actualmente bajo pedido.

Ambos tienen 0,23 mm con la misma densidad de flujo mínima (B8 ≥1,88T) y factor de apilamiento (≥96,5%), pero el 23ZH085 presenta menor pérdida en el núcleo (≤1,05 W/kg) frente al 23ZH095 (≤1,15 W/kg). El 23ZH085 está orientado a transformadores de ultra alta eficiencia, mientras que el 23ZH095 se destina a transformadores de potencia EAT donde una pérdida ligeramente superior es admisible.

Los grados 27ZH110 y 30ZH110 son los recomendados para transformadores de distribución de clase 11–33 kV, y cumplen con las normativas de pérdidas en vacío Nivel 2 y DOE 2016. El 30ZH110 tiene un calibre ligeramente mayor (0,30 mm) y un factor de apilamiento superior (≥97,0%) en comparación con el 27ZH110.

El recubrimiento nanocompuesto C5 tiene un espesor de 0,5–1,5 µm y se aplica en calibres finos para lograr factores de apilamiento superiores al 96,5% sin comprometer el aislamiento interlaminar, mientras que el recubrimiento estándar C6 se aplica en laminaciones más gruesas (0,30–0,35 mm). Ambos proporcionan aislamiento eléctrico entre laminaciones; el C5 es la elección cuando maximizar el factor de apilamiento en calibre fino es la prioridad.

El espesor oscila entre 0,23 mm y 0,35 mm, el ancho entre 25 mm y 1250 mm, suministrado en bobinas de 3 a 18 toneladas métricas. Este rango abarca tanto anchuras de corte estrechas para laminaciones de núcleos E-I como bobinas anchas para núcleos de transformadores de gran potencia.

El factor de apilamiento se mide según IEC 60404-13 como la relación del área neta de acero en un núcleo ensamblado, con valores entre 96,5% y 97,0% en estos grados, y determina directamente la eficiencia con la que el circuito magnético aprovecha el volumen físico del núcleo. Un factor de apilamiento más elevado implica un menor volumen de núcleo desperdiciado para el mismo rendimiento magnético.

Sí, la gama de grados también se emplea en laminaciones de núcleos de estátor de grandes generadores (hidráulicos, térmicos y eólicos), donde minimizar las pérdidas rotacionales en el núcleo es la prioridad. Los mismos grados HiB utilizados en transformadores de potencia se aplican aquí, seleccionados en función de la velocidad y el objetivo de eficiencia del generador.

El material cumple con ASTM A876 e IEC 60404-8-7, con certificados de ensayo de fábrica que proporcionan trazabilidad colada por colada e inspección SGS independiente disponible bajo solicitud. Se realizan ensayos PMI de terceros en cada pedido, con propiedades magnéticas verificadas según IEC 60404-13.

Ambas líneas de producto cubren grados Hi-B de grano orientado para transformadores de potencia, pero esta línea CRGO ofrece un catálogo específico de seis grados (de 23ZH085 a 30ZH120) con estado de stock detallado y especificaciones de peso de bobina. Contáctenos para aclarar qué designación de grado específica corresponde a la especificación de su proyecto si ha consultado ambas páginas.

El pedido mínimo y el plazo de entrega no están especificados en la página — la mayoría de los grados están en stock y el 30ZH120 se encuentra actualmente bajo pedido, por lo que contáctenos indicando su grado objetivo y volumen para confirmar la disponibilidad actual y los plazos.
