Acero para Motores de Alta Frecuencia

Ingenierizado con Precisión
para Aplicaciones de 400Hz y 1000Hz

Espesores ultradelgados (0,10 mm – 0,20 mm) diseñados para pérdidas de núcleo mínimas y permeabilidad magnética máxima en entornos de alta frecuencia exigentes.

Espesor Mínimo

0,10 mm

Pérdida de Núcleo @ 1000Hz

≤ 32 W/kg

Permeabilidad MR

≥ 8500

Descripción General del Desempeño de Grados

Pérdida de Núcleo 400 Hz 6,8 W/kg 10JNHF600 · 0,10 mm
Pérdida de Núcleo 1000 Hz 32,0 W/kg 10JNHF600 · 0,10 mm

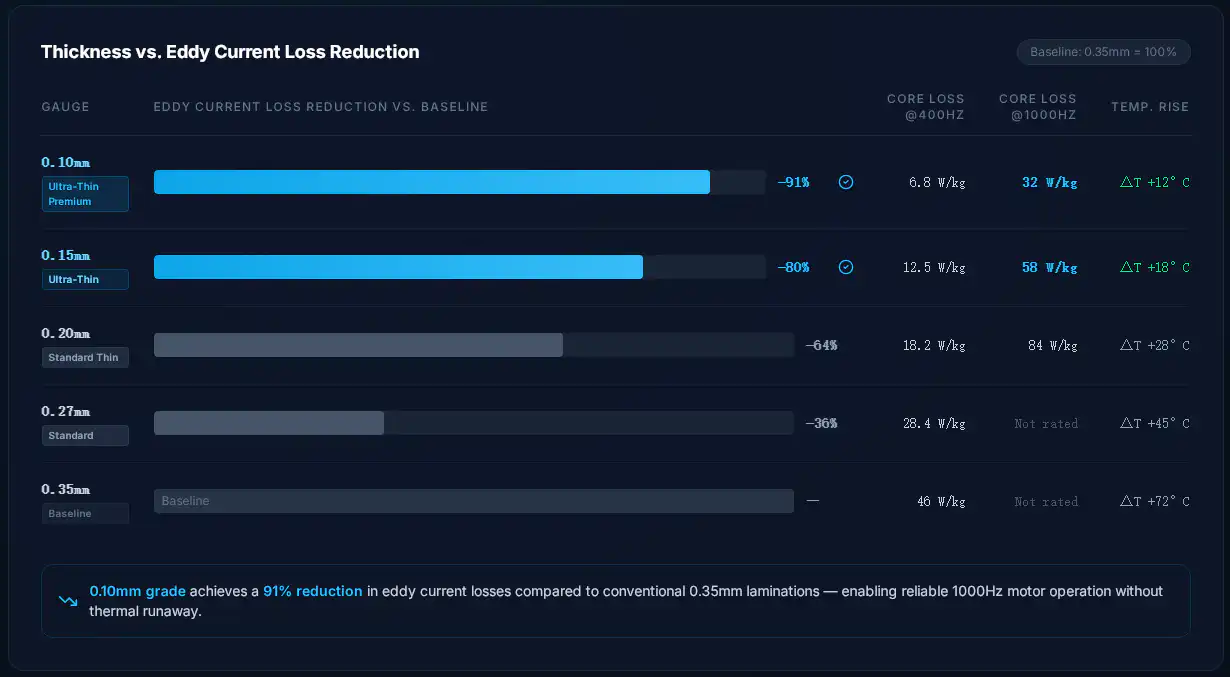

Pérdida de Núcleo vs. Espesor @ 400Hz
0,10 mm6.8W/kg
0,15 mm12.5W/kg
0,20 mm18.2W/kg
0,27 mm28.4W/kg
La Ventaja de la Serie Ultradelgada (0,10 mm – 0,20 mm)
La física dictamina que las pérdidas por corrientes de Foucault se escalan con el cuadrado tanto del espesor de laminación como de la frecuencia de operación. A 400Hz y superior, los espesores ultradelgados no son solo mejores, son esenciales.

Supresión de Corrientes de Foucault

La pérdida por corrientes de Foucault se escala como t² × f². Reducir el espesor de 0,20 mm a 0,10 mm disminuye las pérdidas por corrientes de Foucault en un 75%, siendo el mecanismo de pérdida dominante por encima de 400Hz.

Mayor Densidad de Potencia

Las pérdidas de núcleo reducidas significan menos calor generado por ciclo, permitiendo densidades de flujo de operación más altas e incrementando dramáticamente la relación potencia-peso del motor.

Gestión Térmica

Las laminaciones ultradelgadas operando a 1000Hz pueden alcanzar temperaturas de núcleo 40–60°C más bajas que espesores estándar debido a corrientes de Foucault reducidas, extendiendo la vida del aislamiento de 2–4 veces.

Precisión de Apilamiento

Tolerancia de espesor ajustada (±0,005 mm) y excelente planaridad aseguran factores de apilamiento consistentes ≥96%, minimizando espacios de aire y maximizando la integridad del circuito magnético.

Ingenierizado para Industrias Exigentes

Desde propulsión de drones aeroespaciales hasta conversión de energía a escala de red, nuestro acero para motores de alta frecuencia habilita la próxima generación de máquinas eléctricas eficientes.

Aeronáutica

Las aplicaciones críticas en peso exigen densidad de potencia ultraveloz. Nuestros grados 0,10 mm–0,15 mm ofrecen la mejor pérdida específica de núcleo para motores aeronáuticos donde cada gramo importa.

  • Motores de Propulsión UAV/Drones
  • Generadores de Energía de Abordo (APU)
  • Actuadores Electromecánicos
  • Sistemas de Turbina de Aire de Impacto

Vehículos Eléctricos

Las plataformas EV modernas exigen motores que superen 20.000 RPM. Nuestro acero de laminación posibilita operación de frecuencia eléctrica 400Hz+ con eficiencia del motor >92%.

  • Motores de Accionamiento EV de Alta Velocidad (>12.000 RPM)
  • Unidades Integradas Motor-Inversor
  • Laminaciones de Estátor eAxle
  • Sistemas de Frenado Regenerativo

Automatización Industrial

Las aplicaciones de servo y husillo de precisión requieren par de cogging mínimo y pérdida de histéresis. El grado 0,15 mm ofrece compensación optimizada entre pérdida y maquinabilidad.

  • Motores Husillo CNC de Alta Velocidad
  • Estatores de Motores Servo
  • Carriles de Motores Lineales
  • Motores de Torque de Precisión

Energía Renovable

Los convertidores de potencia de conmutación operando a 400Hz–1000Hz requieren magnéticos de pérdida ultrabaja. Nuestro acero de silicio supera materiales convencionales a estas frecuencias.

  • Transformadores de Potencia de Alta Frecuencia
  • Núcleos de Inductores Resonantes
  • Magnéticos de Convertidor DC-DC
  • Transformadores de Inversor Solar

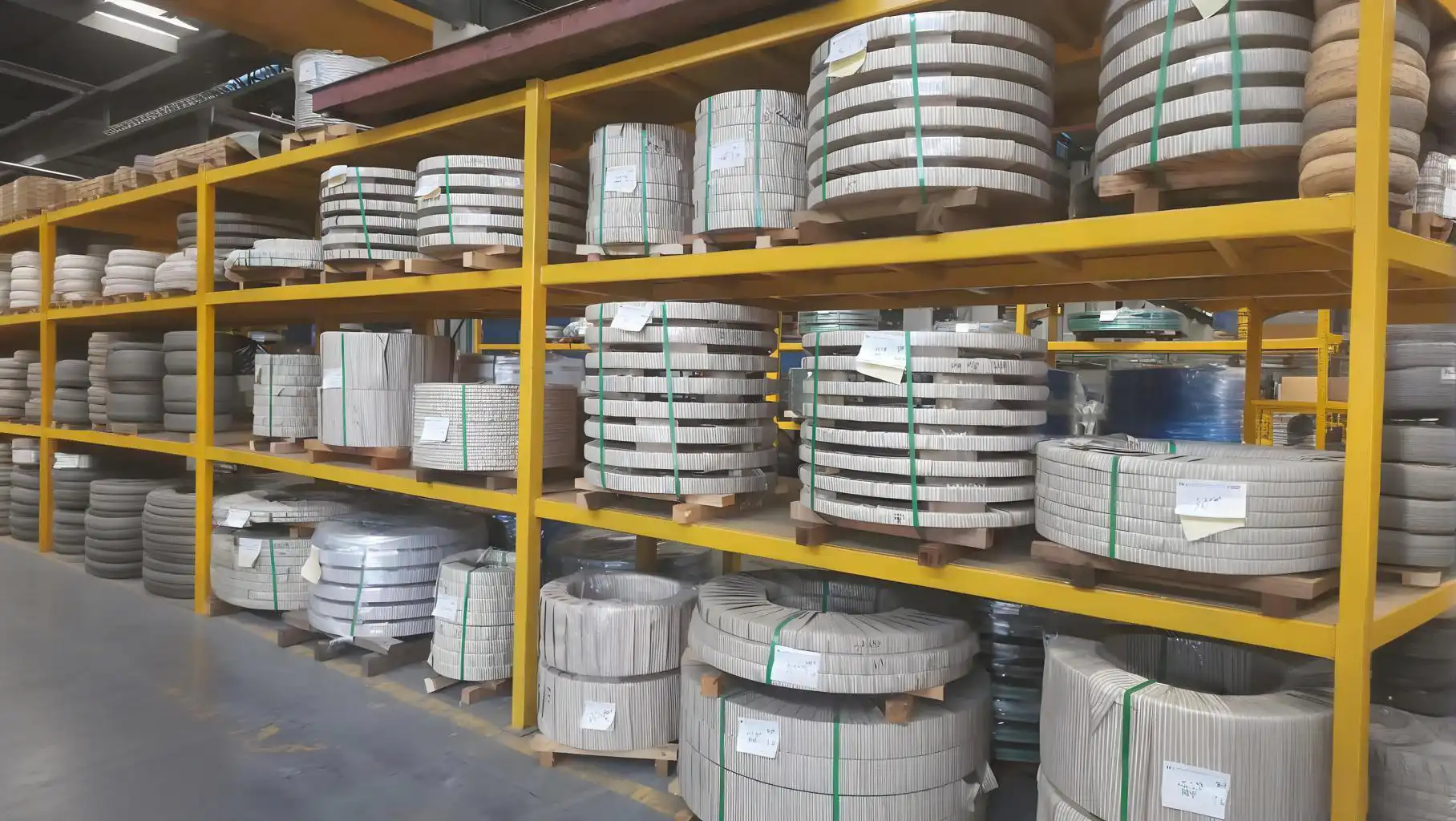

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

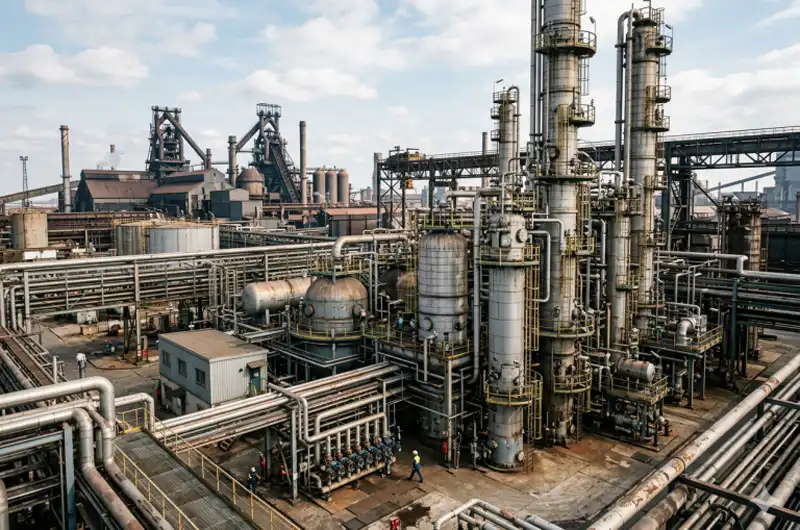

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Preguntas Frecuentes

Todo lo que necesitas saber antes de hacer tu pedido del Acero para Motores de Alta Frecuencia 400Hz.

El espesor va desde 0,10 mm a 0,27 mm, y reducir el calibre de 0,20 mm a 0,10 mm disminuye la pérdida por corrientes de Foucault en un 75%, ya que esta pérdida se escala con el cuadrado del espesor de laminación. Por eso los espesores ultradelgados 0,10–0,20 mm se especifican para motores 400Hz+, donde el acero eléctrico estándar 0,35–0,50 mm generaría excesiva pérdida de núcleo.

A espesor 0,10 mm, la pérdida de núcleo es 6,8 W/kg a 400Hz y se eleva a 32,0 W/kg a 1000Hz, mientras que calibre más grueso 0,27 mm alcanza 28,4 W/kg incluso a 400Hz solo. Frecuencia y espesor deben coincidir juntos: cuanto mayor sea tu frecuencia de operación, más beneficio obtendrás al disminuir el espesor.

La tolerancia de espesor es ±0,005 mm con planaridad (L-bow) controlada a ≤3 mm/m, apoyando factores de apilamiento ≥96% (0,10 mm) a ≥96,5% (0,15 mm). El ancho está disponible de 30 mm a 1250 mm como bobina cortada para coincidir con los requisitos de tu troquel de laminación.

El revestimiento estándar es C-5 semi-orgánico (2–4 μm por lado, ≥10 Ω·cm² resistencia interlaminar) clasificado Clase H para servicio continuo a 180°C, con alternativa C-6 inorgánica disponible para aplicaciones 250°C+. La selección de revestimiento debe coincidir con el ambiente de operación y ciclado térmico esperado de tu motor.

Cambiar a calibre más delgado puede reducir la temperatura del núcleo 40–60°C versus calibres estándar a operación 1000Hz, lo que a su vez extiende la vida del aislamiento 2–4 veces mediante estrés térmico reducido. Este beneficio compuesto es una razón clave por la que diseñadores de motores de EV de alta velocidad y aeronáutica especifican laminaciones ultradelgadas a pesar del costo material más alto.

Las aplicaciones primarias incluyen propulsión UAV aeronáutica, generadores de abordo (APU) y actuadores electromecánicos; motores EV de alta velocidad por encima de 12.000 RPM y estatores eAxle; motores husillo CNC industrial y estatores servo; e energía renovable transformadores de alta frecuencia y magnéticos de convertidor DC-DC. La selección de calibre y revestimiento típicamente se acopla a la frecuencia de operación específica y ambiente térmico de cada aplicación.

El estrés mecánico del punzonado o corte puede degradar propiedades magnéticas en el borde del corte, pero protocolos de recocido de alivio de estrés están disponibles post-procesamiento para restaurar el desempeño. Discute tu geometría de laminación con nosotros para confirmar el enfoque de recocido correcto para tu proceso de herramientas.

Sí, cantidades de muestra de 500–1000 kg están disponibles para programas OEM calificados, separadas de la cantidad mínima de pedido estándar de 5 toneladas métricas por combinación grado-ancho-revestimiento. Esto permite a diseñadores de motores validar desempeño antes de comprometerse con volumen completo de producción.

Las especificaciones estándar se envían en 8–14 semanas, mientras que especificaciones personalizadas (combinaciones ancho no estándar, revestimiento o espesor) toman 12–18 semanas. El tiempo de entrega debe considerarse en cronogramas de desarrollo del programa motor dado la línea de tiempo de múltiples meses.

Sí, corte láser, plasma y jet de agua están disponibles con tolerancias mantenidas a ±0,1 mm, junto con soporte técnico para geometrías de laminación complejas y requisitos de herramientas especializadas. Comparte tu dibujo de laminación para confirmar el mejor método de corte para tu diseño.
