01 — Descripción General

Material de Lámina y Laminación Magnética Suave

Acero para Transformadores de Audio

Acero para Transformadores de Audio designa una familia de materiales de lámina magnética suave laminados en frío — acero al silicio de grano no orientado y aleaciones de níquel-hierro — diseñados para núcleos y pilas de laminación de transformadores de audio-frecuencia. La química, estructura de grano y recocido final se controlan para entregar permeabilidad estable y baja distorsión de histéresis en la banda de señal de 20 Hz–20 kHz, en lugar del comportamiento de frecuencia de potencia de 50/60 Hz del acero eléctrico estándar.

ZHX Steel suministra este material como bobina de producción de molino, lámina cortada a ancho especificado, o juegos de laminación estampada, con certificados de prueba de molino que cubren composición química, espesor y desempeño magnético en cada lote de producción. El revestimiento de aislamiento, temple y empaque de bobina se configuran para coincidir con procesos de estampado o bobinado toroidal posteriores.

La selección de grado se adapta al nivel de señal y clase de aplicación — desde transformadores de acoplamiento de línea de propósito general hasta transformadores de señal de grado de micrófono y masterización — y nuestro equipo técnico apoya revisión de planos y referencias cruzadas de grado para fabricantes de núcleos OEM y socios comerciales.

Familia de MaterialLámina Magnética Suave Si-Fe / Ni-Fe
Rango de Espesor0,05 – 0,35 mm
Ancho de Bobina / Corte5 – 600 mm
Permeabilidad Inicial μᵢ700 – 50.000
Normas de ReferenciaASTM A753 / A677 · EN 10107 · GB/T 13012
Forma de SuministroBobina · Lámina Cortada · Laminación Estampada

Referencia de Ingeniería — Sección Transversal de Lámina y Laminación

02 — Opciones de Grado / Tipo

Serie de Grado y Aleación

Tres grados principales que cubren aplicaciones de transformadores de audio desde uso estándar hasta premium con baja distorsión.

AT-C50

Acero al Silicio

De grano no orientado ~3% Si · equiv. 50W470 / M470-50A

Acero eléctrico de grano no orientado rentable adaptado para transformadores de audio de propósito general y acoplamiento de línea donde permeabilidad moderada y pérdida de núcleo estándar son aceptables.

Contenido de Silicio2,8 – 3,5%
Permeabilidad Inicial700 – 3.000
Uso TípicoAudio de Línea / General

AT-N45

45% Ni-Fe

Tipo Permalloy · equiv. 1J50 / ASTM A753 Tipo 1

Aleación de níquel-hierro que equilibra alta permeabilidad con inducción de saturación útil, ampliamente utilizada para transformadores de audio de micrófono, DI y nivel de señal que requieren baja distorsión de forma de onda.

Contenido de Níquel44 – 48%
Permeabilidad Inicial8.000 – 15.000
Uso TípicoTransformadores de Micrófono / Señal

AT-M80

80% Ni-Fe (Tipo Mu-Metal)

equiv. 1J85 / ASTM A753 Tipo 4 / Permalloy C

Aleación de permeabilidad inicial ultra-alta para transformadores de grado estudio, masterización y radiodifusión premium donde la distorsión mínima de señal de bajo nivel es el factor de diseño principal.

Contenido de Níquel77 – 81%
Permeabilidad Inicial20.000 – 50.000
Uso TípicoGrado Estudio / Masterización

03 — Especificaciones

Hoja de Datos Técnicos

Acero para Transformadores de Audio — Valores de Referencia de Lámina y Laminación
Parámetro	AT-C50	AT-N45	AT-M80
Rango de Espesor	0,05 – 0,35 mm (típ. 0,10 / 0,15 / 0,20 / 0,35 mm)
Tolerancia de Espesor	±0,005 mm (e ≤ 0,15 mm) · ±0,01 mm (e > 0,15 mm)
Ancho de Bobina / Corte	5 – 600 mm
Permeabilidad Inicial μᵢ	700 – 3.000	8.000 – 15.000	20.000 – 50.000
Permeabilidad Máxima μmax	≤ 8.000	≤ 60.000	≤ 150.000
Inducción de Saturación Bs	1,5 – 1,8 T	1,4 – 1,6 T	0,65 – 0,80 T
Fuerza Coercitiva Hc	≤ 40 A/m	≤ 4 A/m	≤ 1,2 A/m
Pérdida de Núcleo (1 kHz, 0,1 T)	≤ 1,2 W/kg	≤ 0,35 W/kg	≤ 0,15 W/kg
Revestimiento de Aislamiento	C-3 / C-5 inorgánico, o acabado desnudo para laminaciones estampadas
Normas Aplicables	ASTM A753 (Tipo 1 / Tipo 4) · ASTM A677 · EN 10107 · GB/T 13012 · GB/T 15065 · JIS C2531
Forma de Suministro	Bobina de molino · carrete de lámina cortada · juego de laminación estampada · núcleo toroidal en blanco
Peso de Bobina	50 – 500 kg por bobina, empaque en carrete disponible para lámina cortada estrecha

04 — Flujo de Producción

Secuencia de Proceso

Fusión y Aleación

Fusión por inducción al vacío o por arco eléctrico con adición controlada de Si o Ni; química verificada por análisis espectrométrico antes de la colada.

Laminación en Caliente

Reducción de losa a espesor de banda intermedia en caliente, decapado y recorte de bordes antes de la reducción en frío.

Laminación en Frío

Reducción en frío de múltiples pasadas que lleva la lámina al espesor objetivo final, hasta 0,05 mm, bajo control de espesor ajustado.

Recocido

Recocido controlado en atmósfera de hidrógeno o vacío que desarrolla estructura de grano, descarburiza y establece la permeabilidad magnética final.

Corte, Prueba y Empaque

Lámina cortada a ancho y opcionalmente revestida de aislamiento; pruebas de permeabilidad de marco Epstein y pérdida de núcleo preceden al empaque de bobina.

05 — Aplicaciones

Campos de Aplicación Típicos

Transformadores de Micrófono y Preamplificador

Transformadores de entrada y salida para circuitos de micrófono de condensador y cinta que requieren distorsión de histéresis mínima a niveles de señal bajos.

Etapas de Salida de Amplificadores de Tubo

Material de núcleo de alta permeabilidad para transformadores de salida e interstadio de amplificadores de tubo para guitarra y audio de alta fidelidad.

Equipo de Estudio y Masterización

Transformadores de nivel de línea y caja DI utilizados en cadenas de señal de grabación y masterización profesional.

Audio de Radiodifusión y Telecomunicaciones

Transformadores de acoplamiento e aislamiento utilizados en consolas de radiodifusión, telefonía y equipos de distribución de señal PA.

Pastillas de Instrumentos y Efectos

Material de núcleo magnético para transformadores de pastilla y circuitos de efectos analógicos acoplados por transformador.

Aislamiento de Audio Médico

Transformadores de aislamiento de señal utilizados en equipos de audio de diagnóstico, audiológico y conectado a pacientes.

Audio de Consumo de Alta Fidelidad

Transformadores de salida e interstadio para amplificadores de consumo de gama alta y etapas de salida DAC.

Bobinado de Núcleo OEM y Estampado

Suministro de bobina en bruto y lámina cortada para subcontratistas que realizan bobinado toroidal o estampado de laminación.

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Escenarios de Aplicación

Una galería visual que muestra nuestros productos impulsando el éxito en diversas aplicaciones industriales.

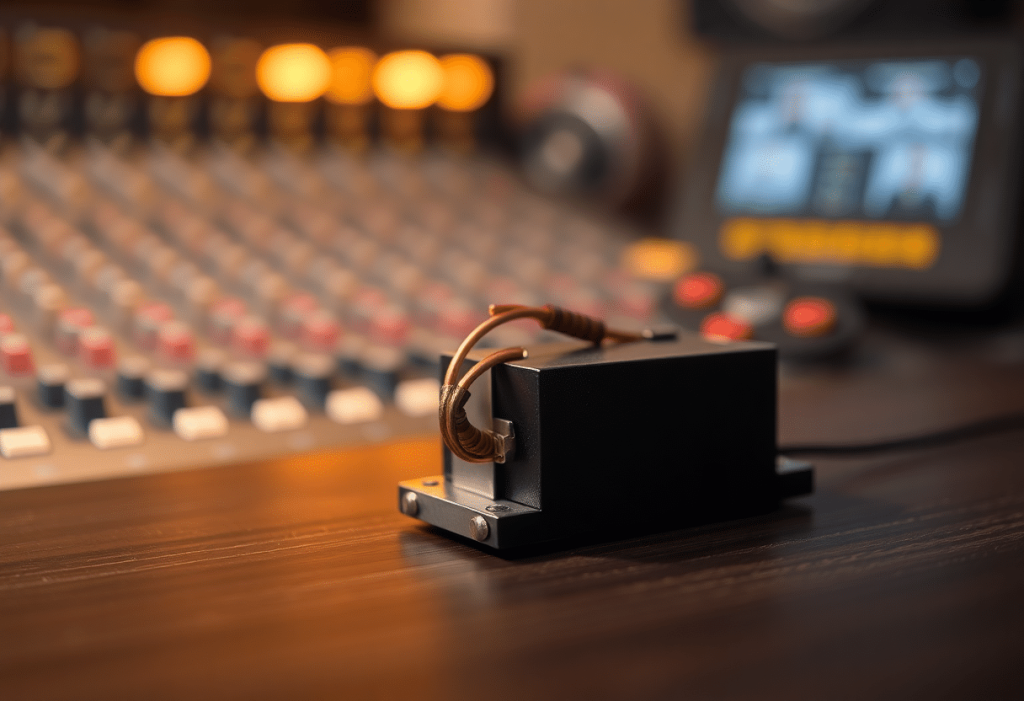

estudio de grabación

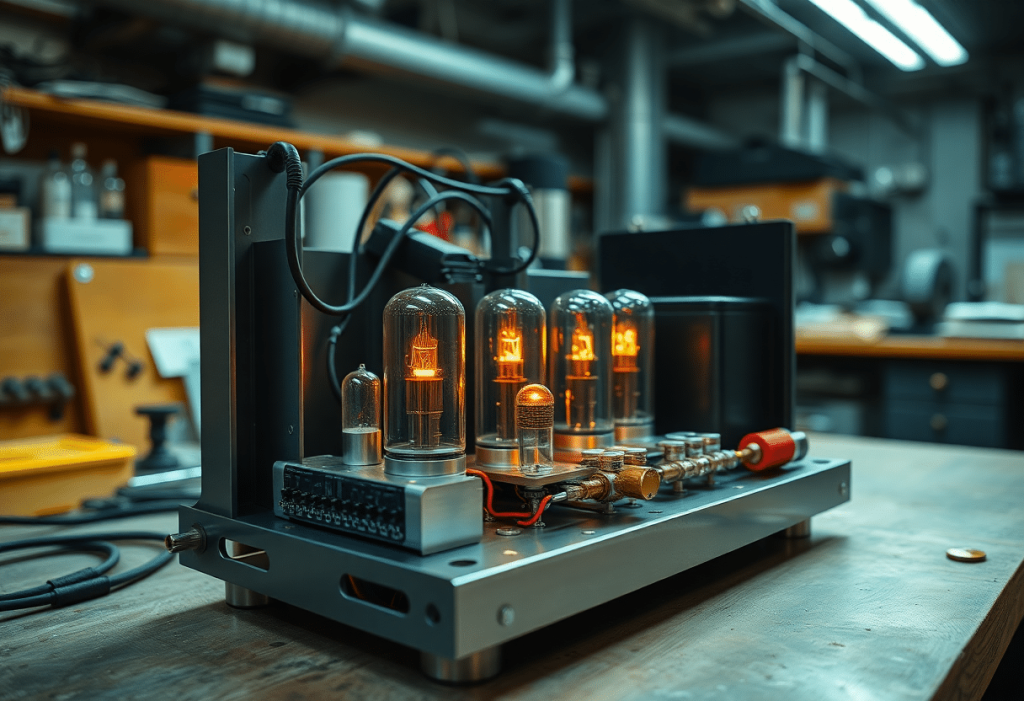

amplificador de tubo

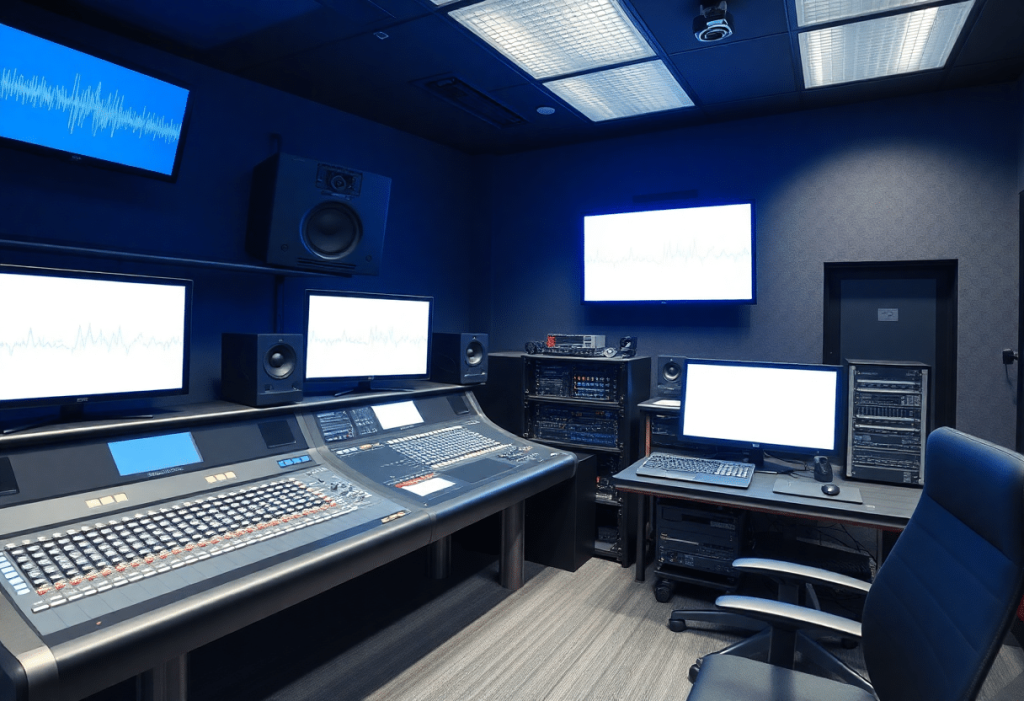

estudio de radiodifusión

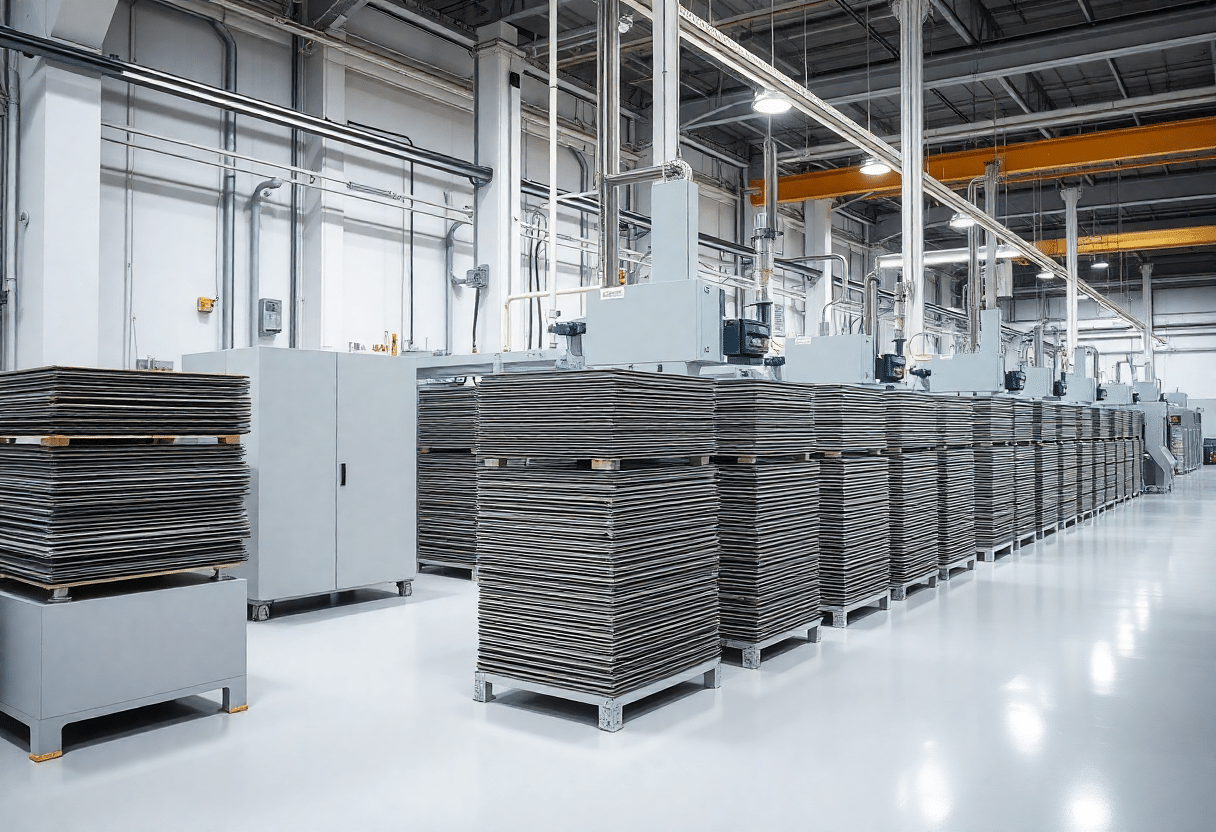

fabricación OEM

Preguntas Frecuentes

Todo lo que necesitas saber antes de pedir el Acero para Transformadores de Audio.

Acero para Transformadores de Audio es una familia de materiales de lámina magnética suave laminados en frío y laminaciones diseñados específicamente para transformadores de audio-frecuencia — desde transformadores de entrada de micrófono hasta etapas de salida de amplificadores de tubo. Suministramos tres grados principales: AT-C50 (acero al silicio de grano no orientado ~3%, equivalente a 50W470/M470-50A), AT-N45 (Permalloy 45% Ni-Fe, equivalente ASTM A753 Tipo 1), y AT-M80 (Mu-Metal 80% Ni-Fe, equivalente ASTM A753 Tipo 4). Cada grado se dirige a un punto diferente en la curva costo-versus-rendimiento, por lo que la opción correcta depende de los requisitos de nivel de señal y fidelidad de tu circuito.

AT-C50 es la opción rentable para transformadores de propósito general y acoplamiento de línea, con permeabilidad moderada e inducción de saturación más alta (1,5-1,8 T) — bien adaptado para etapas de manejo de potencia. AT-N45 equilibra alta permeabilidad (8.000-15.000 inicial) con saturación útil (1,4-1,6 T), lo que lo hace una opción sólida para transformadores de micrófono y nivel de señal. AT-M80 ofrece permeabilidad ultra-alta (20.000-50.000 inicial, hasta 150.000 máx) pero inducción de saturación mucho más baja (0,65-0,80 T), por lo que se reserva para aplicaciones de estudio y masterización premium donde la baja distorsión a niveles de señal bajos importa más que manejar grandes oscilaciones de potencia.

AT-C50 contiene 2,8-3,5% de silicio en una base de hierro. AT-N45 contiene 44-48% de níquel (balance hierro), consistente con composiciones Permalloy del 45%. AT-M80 contiene 77-81% de níquel (balance hierro, típicamente con pequeñas adiciones de molibdeno en formulaciones verdaderas de Mu-Metal), lo que le da su característica permeabilidad ultra-alta.

Los parámetros clave son permeabilidad inicial, permeabilidad máxima, inducción de saturación (Bs), fuerza coercitiva (Hc) y pérdida de núcleo. AT-C50: μᵢ 700-3.000, μmax ≤8.000, Bs 1,5-1,8 T, Hc ≤40 A/m, pérdida de núcleo ≤1,2 W/kg a 1 kHz/0,1 T. AT-N45: μᵢ 8.000-15.000, μmax ≤60.000, Bs 1,4-1,6 T, Hc ≤4 A/m, pérdida de núcleo ≤0,35 W/kg. AT-M80: μᵢ 20.000-50.000, μmax ≤150.000, Bs 0,65-0,80 T, Hc ≤1,2 A/m, pérdida de núcleo ≤0,15 W/kg. En general, mayor permeabilidad y menor fuerza coercitiva significan menor distorsión y mejor fidelidad de señal de bajo nivel, al costo de menor margen de saturación.

El espesor estándar va de 0,05 mm a 0,35 mm, con 0,10, 0,15, 0,20 y 0,35 mm como los calibres más comúnmente disponibles. La tolerancia se mantiene en ±0,005 mm para material de 0,15 mm o menos, y ±0,01 mm para material más grueso que 0,15 mm. El ancho de bobina o corte va de 5 mm a 600 mm, por lo que podemos suministrar bobina de molino completa o lámina pre-cortada dimensionada para tu línea de bobinado o estampado.

Los usos típicos incluyen transformadores de micrófono y preamplificador, etapas de salida de amplificadores de tubo, equipo de estudio y masterización, transformadores de audio de radiodifusión y telecomunicaciones, pastillas de instrumentos y unidades de efectos, transformadores de aislamiento de audio médico, equipos de audio de consumo de alta fidelidad, y operaciones de bobinado de núcleo OEM o estampado. Si nos dices la aplicación y el rango de frecuencia objetivo, podemos recomendar el grado que proporciona el mejor equilibrio fidelidad-costo.

El material Acero para Transformadores de Audio se produce y prueba según ASTM A753, ASTM A677, EN 10107, GB/T 13012, GB/T 15065 y JIS C2531, dependiendo del grado. Cada pedido se envía con un certificado de prueba de molino que cubre composición química, espesor y desempeño magnético para ese lote de producción específico.

Suministramos en cuatro formas: bobina de molino (50-500 kg por bobina), carretes de lámina cortada a tu ancho especificado, juegos de laminación estampada listos para apilar, y núcleos toroidales en blanco. Cuéntanos si necesitas lámina en bruto para tu propio utillaje o laminaciones/núcleos terminados, y cotizaremos en consecuencia.

Sí — el material puede suministrarse con revestimiento de aislamiento inorgánico C-3/C-5 para aislamiento interlaminar, o como acabado desnudo para laminaciones estampadas que no lo requieran. Cada pedido se somete a pruebas PMI (Identificación Positiva de Material) de terceros, y el certificado de prueba de molino adjunto verifica composición química, espesor y desempeño magnético contra los valores certificados para ese lote.

Sí, el espesor, ancho de corte, forma de bobina y revestimiento pueden personalizarse según tu especificación de bobinado o estampado, y podemos asesorar sobre selección de grado basada en tu respuesta de frecuencia objetivo y nivel de señal. MOQ y plazo de entrega varían según grado, calibre y cualquier corte o estampado personalizado solicitado — contacta a nuestro equipo de ventas con tu especificación para precios exactos y cronogramas de entrega. Como distribuidor autorizado de principales acerías y fabricantes de aleaciones chinas con 10 años de experiencia en exportación, empacamos todos los pedidos a estándares de grado de exportación y podemos organizar documentación de exportación completa y envío internacional.
