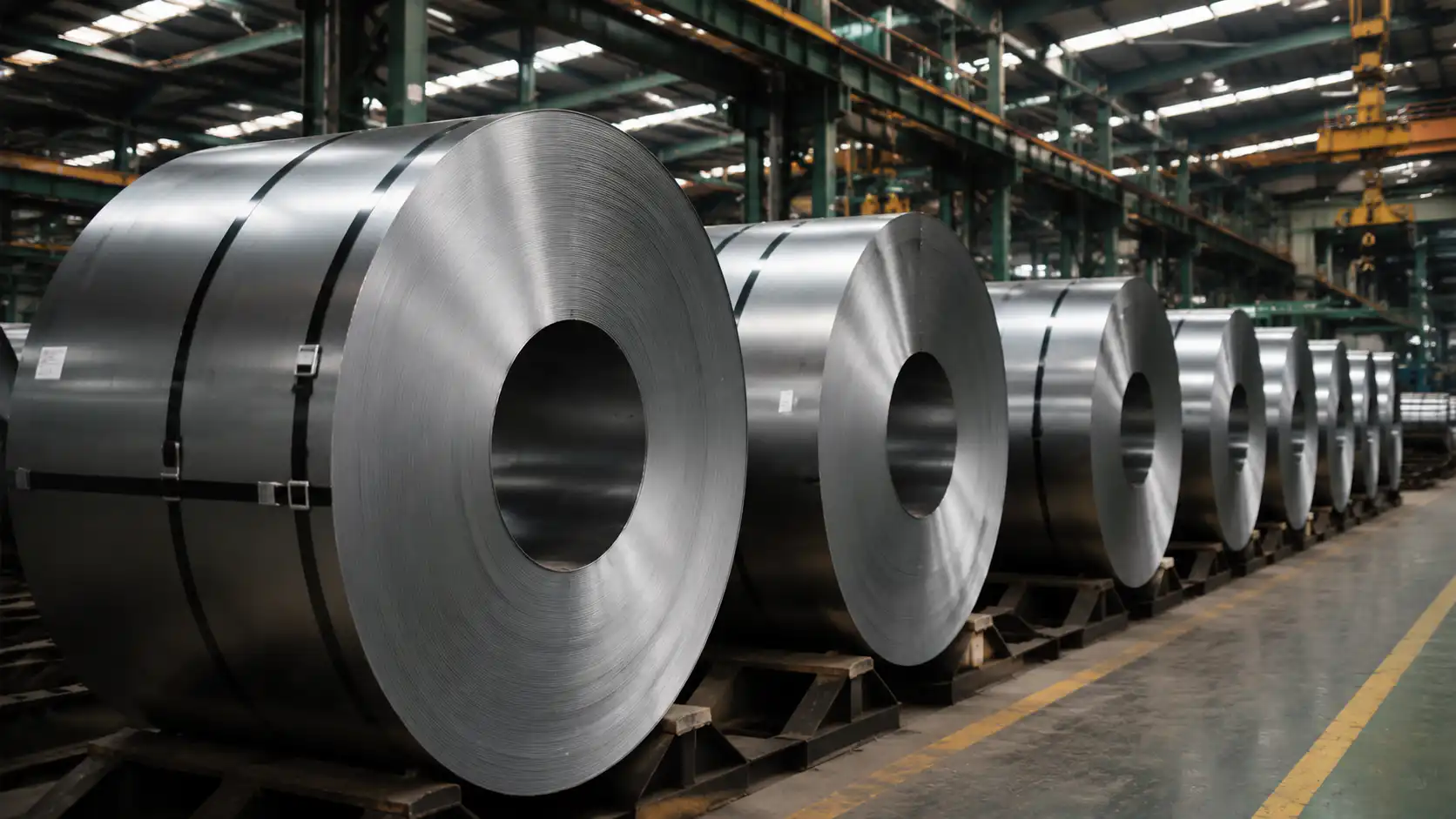

Acero al Silicio de Alta Eficiencia para Estátor y Rótor de Generador

Acero al silicio no orientado de primera calidad, diseñado para ofrecer alta permeabilidad magnética y pérdidas en el núcleo ultrabajas en generadores eléctricos de gran escala. Fabricado conforme a las normas internacionales ASTM, GB y JIS.

≤1,1 W/kg

Pérdida en el Núcleo P1.5/50

 ≥1,75 T

Densidad de Flujo B50

 ≥97%

Factor de Apilamiento
Especialidades de Aplicación para Generadores

Propiedades magnéticas diseñadas específicamente para satisfacer los exigentes requisitos de los equipos de generación de energía a escala industrial y de servicios públicos.

Características del Acero al Silicio No Orientado

Las propiedades magnéticas isotrópicas garantizan una distribución uniforme del flujo en todas las direcciones, aspecto fundamental para la maquinaria rotativa en la que el campo magnético cambia continuamente de orientación respecto a la laminación.

  • Características B-H uniformes en todas las direcciones de laminado
  • Contenido de Si: 2,8–3,2% optimizado para generadores
  • Permeabilidad constante bajo condiciones de flujo alterno
  • Pérdidas por corrientes parásitas reducidas en operación a 50/60 Hz

Alta Inducción Magnética y Bajas Pérdidas en el Hierro

La combinación precisa de alta densidad de flujo B50 y bajas pérdidas en el núcleo P1.5/50 se traduce directamente en una eficiencia de salida del generador maximizada y una menor generación de calor en operación.

Reducción de Pérdidas por Histéresis+40%
Supresión de Corrientes Parásitas+55%
Ganancia de Eficiencia vs. Grado Estándar+3.2%

Recomendaciones de Grado para Generadores de Gran Escala

Selección óptima de grado según el tipo de generador, la potencia nominal y la frecuencia de operación.

35W250

Turbogeneradores ≥100 MW

35W300

Generadores hidráulicos, grandes motores

50W270

Generadores industriales 1–50 MW

50W310

Generadores de energía eólica

65W400

Motores industriales en general

Especificaciones Técnicas y Datos de Rendimiento

Propiedades magnéticas y mecánicas certificadas para nuestra línea de productos de acero al silicio para generadores. Todos los valores han sido ensayados conforme a la norma IEC 60404-2.

Grado

Espesor (mm)

B50 (T)

B5000 (T)

P1.0/50 (W/kg)

P1.5/50 (W/kg)

Factor de Apilamiento

Norma

35W250

0,35

≥1,74

≥1,92

≤0,58

≤1,10

≥0,97
GB/T 2521

35W270

0,35

≥1,75

≥1,93

≤0,62

≤1,18

≥0,97
GB/T 2521

35W300

0,35

≥1,76

≥1,94

≤0,68

≤1,30

≥0,97
JIS C 2552

50W250

0,50

≥1,74

≥1,92

≤0,60

≤1,14

≥0,97
ASTM A677

50W270

0,50

≥1,75

≥1,93

≤0,64

≤1,22

≥0,97
ASTM A677

50W310

0,50

≥1,76

≥1,94

≤0,73

≤1,40

≥0,97
IEC 60404

65W400

0,65

≥1,77

≥1,95

≤0,92

≤1,80

≥0,96
JIS C 2552

*Todos los valores representan límites máximos/mínimos garantizados. Especificaciones personalizadas disponibles bajo pedido.

Por Qué Elegir Nuestro Acero al Silicio

Cada bobina se produce bajo estrictos controles de proceso y se somete a una verificación dimensional y magnética al 100% antes del envío, garantizando un rendimiento constante en sus conjuntos de generadores.

Rendimiento de Punzonado Superior

El equilibrio optimizado entre dureza y ductilidad garantiza bordes de laminación limpios, menor formación de rebabas y una vida útil del troquel significativamente prolongada, reduciendo los costes de utillaje hasta un 30% en comparación con los grados estándar.

Recubrimiento Aislante de Precisión

Sistema de recubrimiento inorgánico o semiorgánico C5/C6 aplicado con control de espesor de ±0,5 µm. Una resistencia superficial superior a 10 Ω·cm² garantiza un aislamiento interlaminario constante en todo el paquete de laminaciones.

Control Dimensional de Precisión

Tolerancia de espesor de ±0,015 mm, planitud de ±2 mm/m y precisión de anchura de ±0,5 mm, parámetros fundamentales para las operaciones de punzonado automatizado y para alcanzar el factor de apilamiento requerido.

Cuadrícula de Aplicaciones Industriales

Nuestros grados de acero al silicio están diseñados para las aplicaciones más exigentes de generación de energía y motores industriales en todo el mundo.

Generadores Hidráulicos Baja Velocidad

Aplicaciones de rotor de gran diámetro y baja velocidad que requieren una densidad de flujo superior a bajas frecuencias eléctricas. Grados 35W300–50W310.

  • Potencia: 10 MW – 1 GW
  • Velocidad: 60–750 RPM
  • Recomendado: 35W300
Turbogeneradores Alta Velocidad

Generadores de turbinas de vapor y gas de alta velocidad donde las pérdidas mínimas en el núcleo a 3000/3600 RPM son fundamentales para la eficiencia térmica.

  • Potencia: 100 MW – 1,5 GW
  • Velocidad: 3000/3600 RPM
  • Recomendado: 35W250
Motores Industriales Industrial

Accionamientos industriales y generadores de servicio continuo que requieren un rendimiento magnético robusto y fiable ante ciclos de carga variables.

  • Potencia: 0,5 kW – 50 MW
  • Frecuencia: 50/60 Hz
  • Recomendado: 50W270–65W400
Generadores de Energía Eólica Energía Renovable

Generadores de imán permanente de velocidad variable y generadores de inducción doblemente alimentados para aerogeneradores terrestres y marinos.

  • Potencia: 1,5 MW – 15 MW
  • Velocidad Variable
  • Recomendado: 50W310

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Escenarios de Aplicación

Una muestra visual de nuestros productos impulsando el éxito en diversas aplicaciones industriales.

  • Apilado del Núcleo del Generador Hidráulico

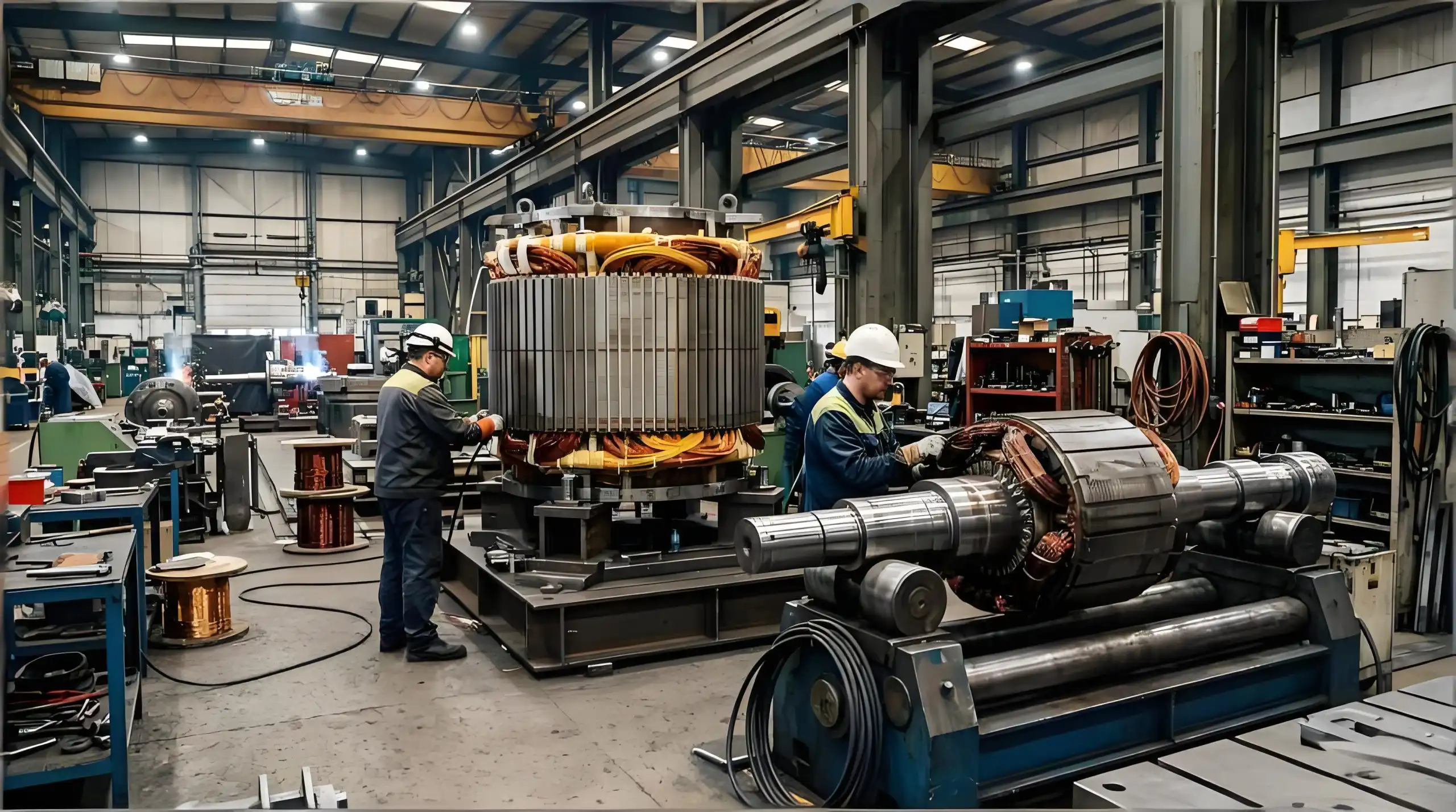

  • Ensamblaje del Rótor del Turbogenerador
  • Estampado de Laminaciones para Motor Industrial
  • Núcleo del Generador de Turbina Eólica

Preguntas Frecuentes

Todo lo que necesita saber antes de solicitar el Acero para Estátor y Rótor de Generador.

Se dispone de siete grados (35W250/270/300, 50W250/270/310, 65W400) con espesores de 0,35 mm a 0,65 mm. La selección del grado viene determinada por la aplicación: 35W250 para turbogeneradores ≥100 MW según GB/T 2521, 50W310 para generadores de energía eólica según IEC 60404 y 65W400 para motores industriales en general según JIS C 2552. Los grados más finos ofrecen menores pérdidas en el núcleo pero a un coste de material más elevado, por lo que la elección equilibra el objetivo de eficiencia con el presupuesto disponible.

Los generadores hidráulicos son rotores de gran diámetro y baja velocidad (60–750 RPM, 10 MW–1 GW) que utilizan habitualmente los grados 35W270 o 35W300, mientras que los turbogeneradores accionan turbinas de vapor o gas a alta velocidad (3000/3600 RPM, 100 MW–1,5 GW) y emplean generalmente el grado 35W250 para minimizar las pérdidas en el núcleo a alta frecuencia. La diferencia de velocidad y diámetro determina distintas prioridades en las propiedades mecánicas y magnéticas entre ambos grados.

Las pérdidas en el núcleo (P1.5/50) oscilan entre ≤1,10 W/kg (35W250) y ≤1,80 W/kg (65W400), con una densidad de flujo B50 de entre ≥1,74 T y ≥1,77 T según el grado. Los grados de menores pérdidas como el 35W250 ofrecen una ganancia de eficiencia de hasta el 3,2% respecto a los grados estándar, gracias a una reducción del 40% en las pérdidas por histéresis y una supresión de corrientes parásitas un 55% superior.

La tolerancia de espesor es ±0,015 mm, con planitud de ±2 mm/m y precisión de anchura de ±0,5 mm, logrando factores de apilamiento de ≥0,96–0,97 según el grado. Estas estrechas tolerancias permiten operaciones de punzonado automatizado y una altura de paquete de laminaciones constante en grandes núcleos de generadores.

El contenido de silicio se optimiza entre el 2,8 y el 3,2% para aplicaciones en generadores, con un sistema de recubrimiento inorgánico o semiorgánico C5/C6 controlado a un espesor de ±0,5 µm y una resistencia superficial interlaminaria superior a 10 Ω·cm². El tipo de recubrimiento puede seleccionarse en función del proceso de estampado y los requisitos térmicos.

Sí. El equilibrio optimizado entre dureza y ductilidad de estos grados produce bordes de laminación limpios que pueden reducir los costes de utillaje hasta un 30% frente a los grados estándar. Esto resulta especialmente relevante en la producción de grandes volúmenes de estátores y rótores de generadores y motores, donde el desgaste de los troqueles supone un factor de coste significativo.

Las aplicaciones principales incluyen generadores hidráulicos (10 MW–1 GW, 60–750 RPM), turbogeneradores (100 MW–1,5 GW, 3000/3600 RPM), motores industriales de servicio continuo (0,5 kW–50 MW) y generadores de energía eólica (1,5 MW–15 MW, terrestres y marinos). El grado y el espesor se ajustan a la potencia nominal y la clase de velocidad específicas de cada tipo de generador.

Los grados están certificados conforme a las normas GB/T 2521 (china), JIS C 2552 (japonesa), ASTM A677 (estadounidense) e IEC 60404-2 (internacional), según el grado seleccionado. Esta cobertura multinorma permite abordar proyectos de generadores especificados bajo cualquiera de estas normas regionales.

Cada bobina se somete a una verificación dimensional y magnética al 100% antes del envío, con ensayos PMI de terceros e informes de ensayo de fábrica que proporcionan trazabilidad completa, incluyendo número de colada, análisis químico, ensayos mecánicos y dimensiones. Las propiedades magnéticas también se verifican como isotrópicas en todas las direcciones de laminado.

La cantidad mínima de pedido, el plazo de entrega y los precios no se especifican en la página. Contáctenos con el grado, el espesor y la aplicación de potencia nominal que necesite para recibir una cotización confirmada. Todos los envíos incluyen embalaje de exportación estándar de alta calidad.
