Acero al silicio grabado con láser

ByJack
Share on Pinterest Share on LinkedIn

Dominio Refinado

Refinamiento avanzado de dominio magnético para pérdidas en el núcleo ultrabajas en transformadores de alta eficiencia. El grabado láser de precisión reduce el tamaño del dominio magnético hasta un 60%, logrando reducciones medibles en las pérdidas en vacío en núcleos de transformadores industriales y de servicios públicos.

≤0.90W/kg

Pérdida en el núcleo @ 1,5T / 50Hz

 1.92T

Densidad de flujo magnético B₈₀₀

 −25%

Pérdida en el núcleo frente al acero convencional

 99.1%

Eficiencia alcanzable del transformador

Proceso de Grabado Láser

El grabado láser aplica líneas de tensión térmica controlada en la dirección de laminación del acero al silicio de grano orientado laminado en frío (CRGO). Estas líneas actúan como barreras que restringen el movimiento de las paredes de los dominios magnéticos, subdividiéndolos en unidades más pequeñas con menor energía de conmutación.

Segmentación de Paredes de Dominio

Los pulsos láser generan finas líneas de tensión perpendiculares a la dirección de laminación, segmentando los grandes dominios magnéticos en unidades más pequeñas con menor barrera energética para la inversión del flujo.

Reducción de Pérdidas por Histéresis

Un menor tamaño de dominio reduce directamente la componente de histéresis en la pérdida del núcleo. Un paso de grabado de 5 a 8 mm logra el equilibrio óptimo entre el refinamiento de dominio y la contribución de corrientes de Foucault.

Proceso No Destructivo

A diferencia del grabado mecánico, la aplicación láser no deteriora el recubrimiento aislante base ni introduce macrodefectos, preservando la integridad estructural completa de la laminación.

Compatibilidad con Recubrimientos

El proceso es totalmente compatible con los recubrimientos aislantes C5, C6 y semiorgánicos utilizados en núcleos de transformadores de alta tensión, sin riesgo de delaminación bajo carga térmica cíclica.

Comparativa de Materiales

Acero con grabado láser frente a CRGO convencional a 1,5T / 50Hz según IEC 60404-8-7.

Propiedad

CRGO Convencional

Acero con Grabado Láser

Beneficio

Pérdida en el núcleo (W/kg)

1,10 – 1,30

0,85 – 0,95 OPTIMIZADO

↓ Reducción del 15–25%

Densidad de flujo magnético (T)

1,82 – 1,86

1,88 – 1,92

↑ Mayor valor B₈₀₀

Mejora de eficiencia energética

Referencia (98,2%)

Hasta 99,1% OPTIMIZADO

↑ Ganancia de 0,9 puntos porcentuales

Ruido por magnetostricción

Estándar (λₛ ~9 ppm)

Reducido (λₛ ~6 ppm)

↓ 33% de emisión acústica

Grado típico

M4 / 27M4

Equivalente M1 / 23M1

Clase de mayor rendimiento

Casos de Uso Industrial

Descubra la precisión de nuestras soluciones de silicio con grabado láser avanzado, diseñadas para aplicaciones industriales de alto rendimiento que exigen exactitud excepcional, fiabilidad y superior integridad del material en entornos de alta exigencia.
Transformadores de Potencia a Escala de Servicios Públicos

Esencial para transformadores de más de 100 MVA en infraestructuras de red eléctrica nacional, donde las pérdidas en vacío acumuladas representan millones en costes operativos a lo largo de la vida útil del activo.

  • Grado: M1 / 23M1
  • Espesor: 0,23–0,27 mm
  • Pérdida: ≤0,90 W/kg @ 1,5T
Redes de Distribución de Energía Renovable

Optimizado para subestaciones de integración solar y eólica que requieren bajas pérdidas a densidades de flujo variables y alta estabilidad térmica en amplios rangos de operación.

  • B₈₀₀: ≥1,89 T
  • Factor de apilamiento: ≥97,5%
  • Rango de temperatura: -40°C a +120°C
Sistemas de Inducción de Alta Frecuencia

Laminaciones de precisión grabadas para transformadores de frecuencia media en calefacción por inducción industrial, infraestructura de carga de vehículos eléctricos y aplicaciones de tracción.

  • Frecuencia: 200–2000 Hz
  • Aislamiento: Recubrimiento C5 / C6
  • Espesor: 0,18–0,23 mm

Exhibición de Productos

Acero y aleaciones de alta calidad para diversas aplicaciones industriales

Inspección de Calidad

Pruebas PMI de Terceros en Cada Pedido

Embalaje de Exportación

Ofrecemos soluciones de embalaje de exportación de alto estándar

Nuestros Socios

Bienvenido a Nuestra Fábrica de Línea de Producción de Acero

Experiencia y Ejecución

Desde las consultas técnicas iniciales hasta la coordinación logística final, nuestro equipo trabaja sin descanso para garantizar que sus pedidos se entreguen sin contratiempos.

Escenarios de Aplicación

Una muestra visual de nuestros productos impulsando el éxito en diversas aplicaciones industriales.

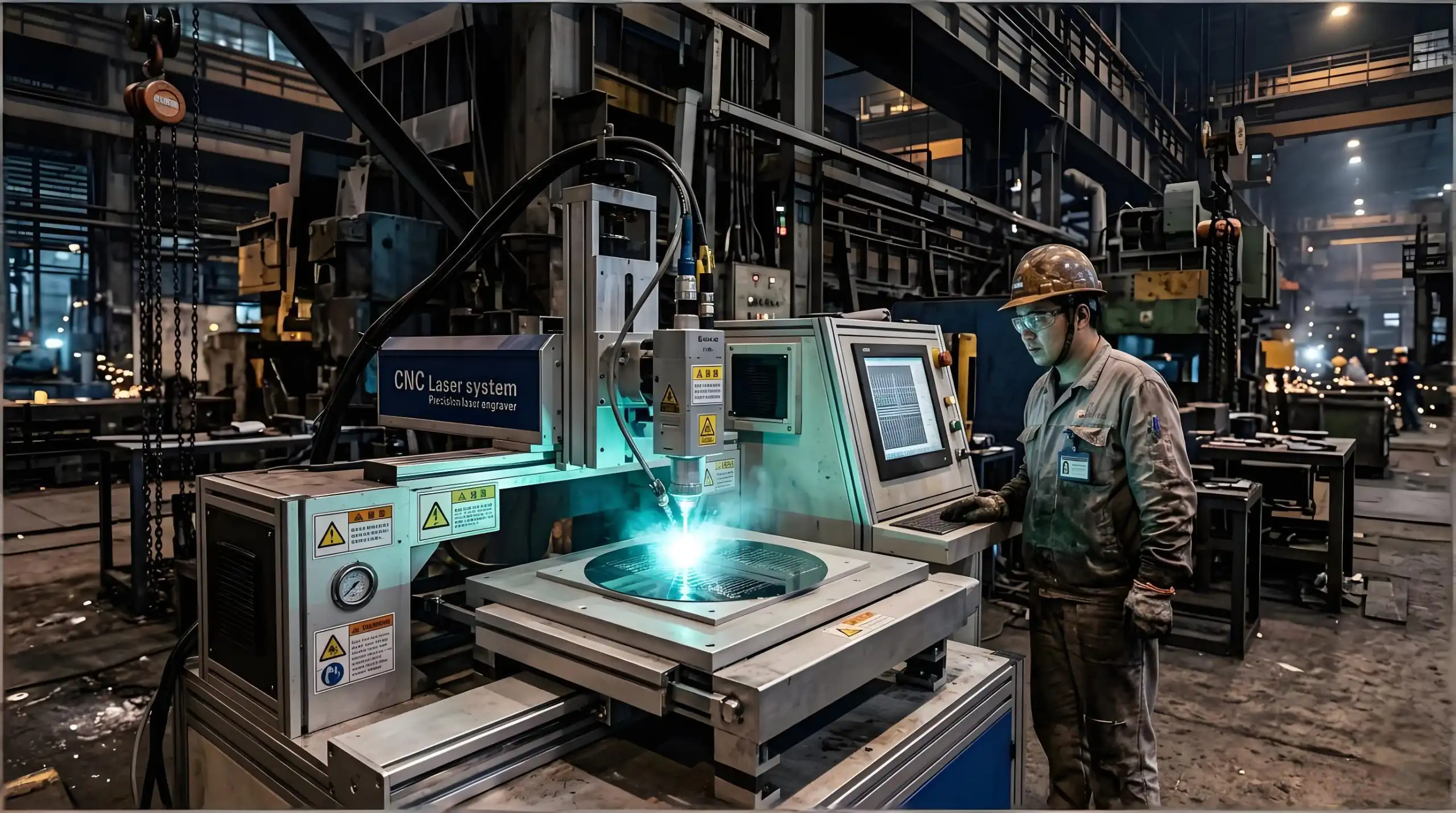

  • Línea de Producción de Grabado Láser
  • Transformador de Potencia a Escala de Servicios Públicos (100MVA+)
  • Subestación de Red de Energía Renovable
  • Transformador de Estación de Carga Rápida para VE

Preguntas Frecuentes

Todo lo que necesita saber antes de solicitar el Acero al Silicio con Grabado Láser.

El grabado láser genera líneas de tensión controlada perpendiculares a la dirección de laminación que actúan como barreras para el movimiento de las paredes de los dominios magnéticos, subdividiéndolos en unidades más pequeñas. Este refinamiento reduce las pérdidas por histéresis y, al ser un proceso no destructivo, preserva el recubrimiento aislante base y la integridad estructural, a diferencia del grabado mecánico.

Los grados con grabado láser alcanzan una pérdida en el núcleo de 0,85–0,95 W/kg frente a 1,10–1,30 W/kg del CRGO convencional, lo que supone una reducción del 15–25%, además de una mayor densidad de flujo (1,88–1,92T frente a 1,82–1,86T). Esto se traduce en una mejora medible de la eficiencia del transformador, del 98,2% hasta el 99,1%.

El paso de grabado óptimo es de 5 a 8 mm, calibrado para equilibrar los beneficios de la segmentación de las paredes de dominio frente a cualquier reducción del factor de apilamiento o de las propiedades mecánicas. Este paso está específicamente validado para obtener la reducción de pérdidas en el núcleo del 15–25% declarada sin comprometer la integridad estructural.

Sí, el ruido por magnetostricción se reduce a aproximadamente 6 ppm, una disminución de alrededor del 33% respecto a los equivalentes sin grabar. Este es un beneficio significativo para transformadores instalados en zonas sensibles al ruido, como subestaciones urbanas.

El material admite aplicaciones de frecuencia media entre 200 y 2000 Hz y un rango de temperatura de operación de −40°C a +120°C. Este rango de frecuencia supera el servicio estándar de transformadores de potencia a 50/60 Hz, abarcando también transformadores de frecuencia media y aplicaciones de calefacción por inducción.

El espesor oscila entre 0,18 mm y 0,27 mm según la aplicación, con un factor de apilamiento ≥97,5%. Esta combinación de calibre delgado y alto factor de apilamiento permite diseños de núcleo compactos y de alta eficiencia.

El material es compatible con recubrimientos aislantes C5, C6 y semiorgánicos, sin riesgo de delaminación bajo carga térmica cíclica. La selección del recubrimiento puede seguir los mismos criterios aplicados a los grados CRGO convencionales, ya que el proceso de grabado no afecta a la compatibilidad con los recubrimientos.

Las aplicaciones principales incluyen transformadores de potencia a escala de servicios públicos (más de 100 MVA), subestaciones de redes de distribución de energía renovable (solar/eólica), sistemas de inducción de alta frecuencia, infraestructura de carga de vehículos eléctricos y núcleos de transformadores de frecuencia media. La ganancia de eficiencia frente al CRGO convencional se justifica económicamente sobre todo a mayor escala de MVA, donde el ahorro en pérdidas en vacío se acumula a lo largo de décadas de operación.

El material se ensaya según la norma IEC 60404-8-7, con inspección PMI por terceros en cada pedido y trazabilidad completa mediante informes de ensayo del fabricante que incluyen número de colada y análisis químico. Asimismo, se ofrece servicio de corte a medida mediante láser, plasma o chorro de agua con tolerancia de ±0,1 mm.

El MOQ y el plazo de entrega no están especificados en la página. Contáctenos indicando el grado, espesor y aplicación del transformador (escala de servicios públicos, frecuencia media, etc.) para recibir una cotización confirmada.
